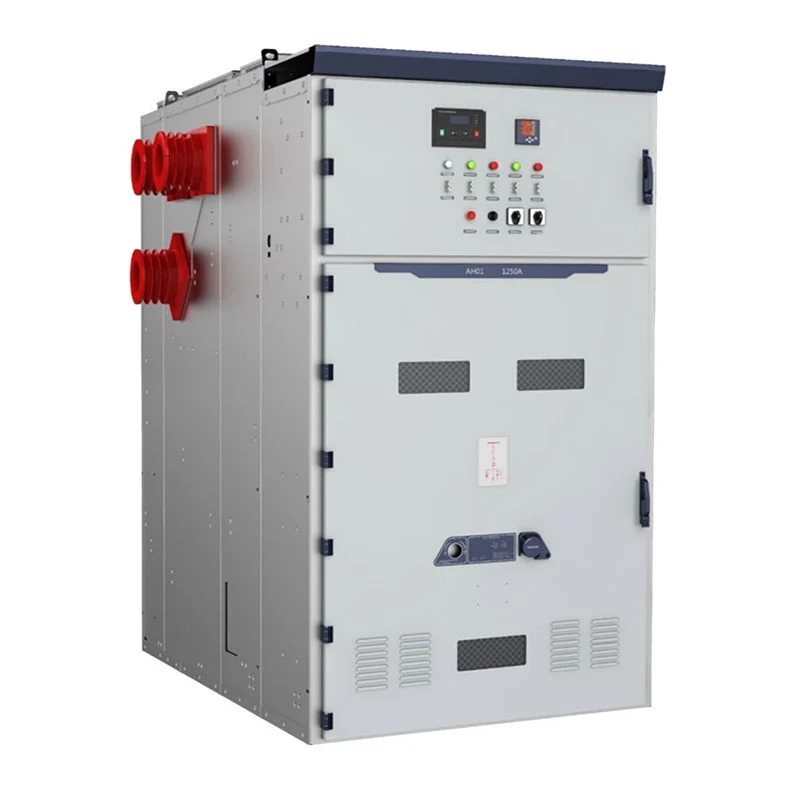

El panel de distribución VCB para interiores KYN61-40.5 de 33 kV está desarrollado para proyectos que requieren una instalación interior de mayor voltaje. plataforma de distribución. Su configuración combina un disyuntor en vacío extraíble, encapsulado en metal construcción, compartimentos eléctricos separados, sistemas de barras colectoras, conexiones de cables y equipos de control secundario en una línea de aparamenta integrada.
Usune opera bajo los sistemas de gestión ISO 9001, ISO 14001 e ISO 45001. El equipo está diseñado de acuerdo a estándares IEC y GB aplicables, con certificación CE disponible para los mercados aplicables.
Para sistemas de distribución de clase 33kV y 36kV, la selección del tablero requiere más que simplemente igualar el valor nominal. voltaje. Los ingenieros deben considerar el nivel de aislamiento, la corriente de carga, la corriente de falla, la configuración del alimentador y el transformador. capacidad, conexión de cables, coordinación de protección y entorno de instalación.
El panel de distribución VCB para interiores KYN61-40.5 de 33 kV está diseñado para distribución de media tensión en interiores donde estos Los parámetros eléctricos deben coordinarse dentro de un sistema de distribución de energía completo.
En comparación con las aplicaciones de aparamenta de menor voltaje, el voltaje más alto del sistema pone mayor énfasis en el aislamiento. Coordinación y rendimiento en cortocircuito. Usune puede configurar el equipo según los parámetros eléctricos. proporcionada por el cliente.
El equipo utiliza una arquitectura cerrada de metal para organizar las secciones eléctricas primarias y secundarias. el principal El circuito incluye el disyuntor de vacío, las conexiones de la barra colectora, el área de terminación de cables y la conexión a tierra asociada. componentes.
Se pueden disponer equipos secundarios para protección, medición, control, indicación y comunicación de acuerdo con los requisitos del proyecto.
Esta configuración permite que la línea de tableros de distribución se diseñe alrededor de la red eléctrica real en lugar de utilizar Una disposición de armario fijo para cada aplicación.
A niveles de voltaje más altos, la coordinación de la protección se convierte en una parte importante del diseño del sistema. El disyuntor, El relé de protección, el transformador, el cable y el equipo aguas arriba deben seleccionarse de acuerdo con la falla calculada. Condiciones y filosofía de protección.
El disyuntor de vacío proporciona la función primaria de conmutación e interrupción. La protección asociada y El sistema de control se puede configurar según el diseño eléctrico del cliente.
Las particiones metálicas entre las secciones funcionales ayudan a organizar el diseño eléctrico interno, mientras que el alivio de presión La disposición proporciona una ruta controlada para la descarga de presión en caso de una falla interna.
Un gabinete de entrada recibe energía de la red eléctrica aguas arriba y la transfiere a la barra colectora del cuadro. sistema. Se debe determinar la corriente nominal, el equipo de protección, los requisitos de medición y la configuración del cable. desde el diseño del proyecto.
Los gabinetes de salida distribuyen energía a transformadores, motores, equipos de producción u otras cargas posteriores. el La clasificación actual y los ajustes de protección deben corresponder a la carga conectada.
Se pueden incorporar configuraciones de PT y medición de voltaje cuando el proyecto requiera monitoreo de voltaje. funciones de protección o medición eléctrica.
Los arreglos de seccionamiento de autobuses pueden dividir el sistema de distribución en secciones separadas y soportar el sistema eléctrico. estrategia operativa definida por el ingeniero del proyecto.
Se pueden proporcionar configuraciones de medición para aplicaciones que requieren medición de energía y parámetros eléctricos. seguimiento.

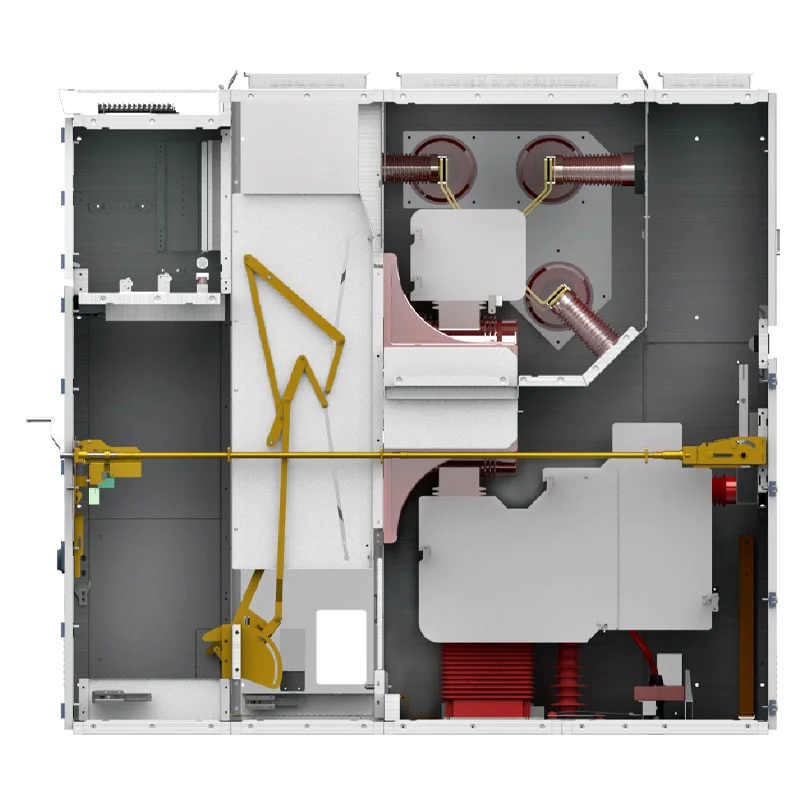

El gabinete está organizado en secciones eléctricas definidas, incluido el compartimiento del interruptor, el compartimiento de la barra colectora, compartimento de cables y compartimento de instrumentos/control.
La sección del disyuntor aloja el disyuntor de vacío y su mecanismo de operación. La sección de barra colectora proporciona la conexión eléctrica principal entre gabinetes, mientras que el compartimiento de cables proporciona espacio para entradas y salidas. conexiones de cables de salida.
La sección de instrumentos y control contiene componentes secundarios necesarios para protección, medición, control y indicación.
Esta disposición brinda a los ingenieros una arquitectura interna clara al planificar la instalación, el enrutamiento de cables, puesta en marcha y mantenimiento.
El equipo incorpora un sistema de enclavamiento mecánico diseñado para restringir secuencias de operación incorrectas.
El mecanismo de cinco pruebas está destinado a evitar el funcionamiento incorrecto del disyuntor, el movimiento del extraíble unidad bajo carga, cerrando el seccionador de tierra mientras está energizado, energizando el circuito mientras el seccionador de tierra permanece cerrado y acceso accidental a compartimentos energizados.
También se incorpora un dispositivo de alivio de presión montado en la parte superior a la estructura del gabinete para proporcionar presión controlada. liberación durante una condición de falla interna.
El panel de distribución VCB para interiores KYN61-40.5 de 33 kV se puede configurar para alimentación entrante, conexiones de transformador, alimentadores de salida, seccionamiento de barras, medición y medición de tensión en subestaciones interiores.
Las centrales eléctricas pueden utilizar el cuadro para distribución auxiliar de media tensión, sistemas eléctricos relacionados con generadores, alimentadores de transformadores y distribución de energía aguas abajo.
Las grandes instalaciones industriales pueden utilizar diferentes configuraciones de alimentadores para motores, transformadores, sistemas de producción, bombas, compresores y equipos eléctricos auxiliares.
Las operaciones mineras con cargas eléctricas de mayor potencia pueden configurar el tablero alrededor de alimentadores de transformadores, motores, equipos de ventilación, sistemas de bombeo e instalaciones de procesamiento.
El equipo también es adecuado para infraestructura especializada donde es necesario coordinar la distribución eléctrica. con múltiples edificios, áreas de equipos y sistemas auxiliares.
El Proyecto de Lanzamiento del Cohete Cas-space es un proyecto de referencia para aplicaciones de aparamenta de media tensión Usune.
Una instalación de lanzamiento de cohetes implica infraestructura especializada y múltiples cargas eléctricas distribuidas a lo largo de diferentes áreas funcionales. Por lo tanto, su sistema de distribución de energía necesita circuitos entrantes coordinados, alimentadores protección, aislamiento eléctrico, medición y control.
Para este proyecto, el cuadro se aplicó como parte de la distribución eléctrica de media tensión del sitio. arreglo. El proyecto requería que los equipos eléctricos se integraran con la infraestructura más amplia en lugar de tratado como una instalación de gabinete independiente.
Esta aplicación demuestra la experiencia de Usune en el suministro de equipos de distribución de media tensión para empresas especializadas. Proyectos de ingeniería con requerimientos específicos de sistemas eléctricos.
| Artículo | Especificación |
| Serie | KYN61 |
| Tensión nominal | 3,6 kV, 7,2 kV, 12 kV, 24 kV, 36 kV |
| Frecuencia nominal | 50Hz/60Hz |
| Corriente nominal | 630A, 1250A, 1600A, 2000A, 2500A, 3150A |
| Corriente de ruptura nominal de cortocircuito | 25 kA, 31,5 kA, 40 kA, 50 kA |
| Corriente nominal de resistencia de corta duración | 25kA/3s, 31,5kA/3s, 40kA/3s, 50kA/3s |
| Grado de protección | Caja externa IP4X / compartimentos internos IP2X |
| Temperatura ambiente | -15°C a +40°C |
| Humedad relativa | Promedio diario ≤95%; promedio mensual ≤90% |
| Altitud | ≤1000 m, con reducción de potencia para mayor altitud |
| Instalación | Interior |
| Sistema | CA trifásica |
La configuración eléctrica final debe confirmarse de acuerdo con el voltaje, la corriente, el nivel de falla y el nivel de falla reales del proyecto. requisitos de aislamiento, esquema de protección y condiciones de instalación.
Para un proyecto de aparamenta de clase de 33 kV, la adquisición debe basarse en el sistema eléctrico completo en lugar de cantidad del gabinete sola. El equipo del proyecto debe confirmar el voltaje nominal del sistema, la corriente de carga continua, nivel de cortocircuito, cantidad del alimentador, capacidad del transformador, disposición de los cables, requisitos de protección y requisitos Funciones de medición.
Para proyectos más grandes, la línea puede contener diferentes funciones de gabinete. Entrante, saliente, PT, medición, bus Las configuraciones de seccionalizador y aislamiento se pueden combinar según el diagrama eléctrico unifilar.
Este enfoque ayuda a evitar desajustes entre el tablero y los transformadores, cables, dispositivos de protección conectados, y cargas aguas abajo.
La disposición final del gabinete se puede desarrollar de acuerdo a la arquitectura eléctrica del proyecto. Diferente Se pueden organizar numerosos circuitos entrantes y salientes en una alineación coordinada de aparamenta.
Un sistema de distribución típico puede incluir un gabinete entrante conectado a la fuente de energía ascendente, varios gabinetes de salida que suministran transformadores o cargas principales, y gabinetes de medición o PT adicionales para voltaje Medición y monitorización de energía.
Cuando el proyecto requiere dos fuentes de energía o secciones de barra divididas, las funciones de seccionamiento de barra también pueden ser incorporado a la alineación.
Este método de configuración hace que el equipo sea adecuado tanto para subestaciones individuales como para gabinetes múltiples más grandes. sistemas de distribución.

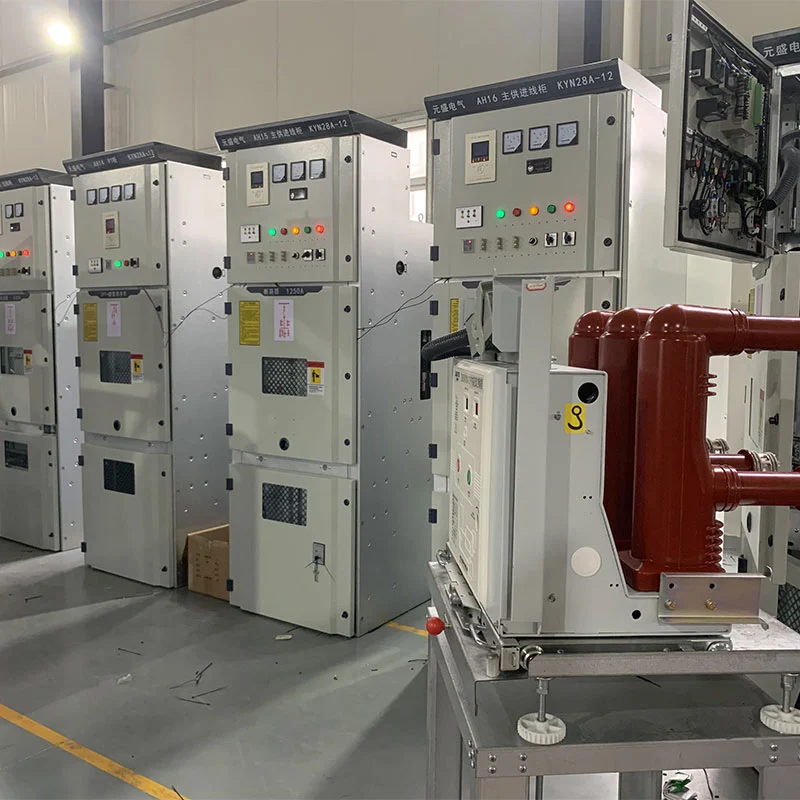

Antes de la entrega, el tablero completo se somete a una inspección del conjunto del gabinete, las conexiones del circuito primario, cableado secundario, operación mecánica y funciones eléctricas relevantes.
El mecanismo extraíble, el funcionamiento del disyuntor, las funciones de enclavamiento, la disposición de puesta a tierra y el gabinete. La construcción se verifica durante el proceso de inspección de producción.
Usune puede proporcionar registros de inspección relevantes y documentación de prueba de acuerdo con los requisitos del proyecto, lo que permite clientes, contratistas EPC e inspectores externos para verificar el equipo antes del envío.
El valor de un sistema de aparamenta de media tensión no se limita a su clasificación eléctrica inicial. Para grandes proyectos de infraestructura e industriales, el equipo también debe soportar la operación organizada, planificada mantenimiento, gestión de circuitos futuros e integración estable con la red de distribución de energía más amplia.
La construcción compartimentada del panel de distribución VCB para interiores KYN61-40.5 de 33 kV proporciona una disposición definida para equipos primarios y secundarios, mientras que el diseño del disyuntor extraíble permite que la unidad de conmutación sea movido para inspección y servicio.
Para instalaciones donde se espera que la distribución eléctrica funcione durante muchos años, esta combinación puede ayudar a crear un sistema de distribución de media tensión más manejable y simplificar la planificación de mantenimiento futuro.
La especificación proporcionada incluye configuraciones de 3,6 kV, 7,2 kV, 12 kV, 24 kV y 36 kV. El voltaje nominal real Debe confirmarse de acuerdo con el sistema de energía del cliente.
La especificación suministrada enumera una configuración nominal de 36 kV, que puede considerarse para sistemas de clase de 33 kV sujetos hasta la confirmación de los requisitos reales del sistema, el nivel de aislamiento y las normas aplicables.
Se utiliza para recepción, distribución, conmutación, protección, medición y control de energía de media tensión en Sistemas de alimentación CA trifásicos para interiores.
Las configuraciones proporcionadas varían de 630A a 3150A. La clasificación correcta debe seleccionarse de acuerdo con el máximo carga continua y diseño de proyectos.
Las clasificaciones disponibles incluyen 25 kA, 31,5 kA, 40 kA y 50 kA, con el valor aplicable determinado por la falla calculada. nivel del sistema eléctrico.
Sí. Usune puede configurar funciones de entrada, salida, PT, medición, seccionalizador de bus y aislamiento de acuerdo con el diagrama unifilar y los requisitos técnicos del cliente.
Usune opera bajo los sistemas de gestión ISO 9001, ISO 14001 e ISO 45001. Los productos están diseñados según Estándares IEC y GB aplicables, con certificación CE disponible para las configuraciones aplicables.
Sí. Usune puede proporcionar especificaciones técnicas, informes de prueba, dibujos y otra documentación del proyecto de acuerdo con requisitos del cliente y de ingeniería.
La configuración estándar está diseñada para instalación en interiores. Condiciones especiales como gran altitud, alta La humedad o las condiciones ambientales inusuales deben confirmarse antes de realizar el pedido.
