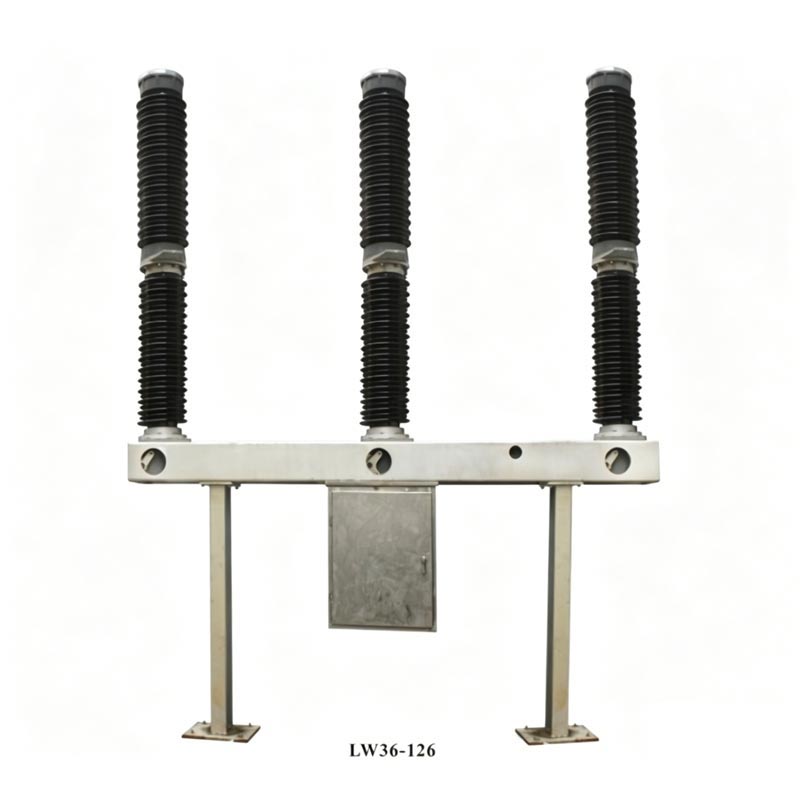

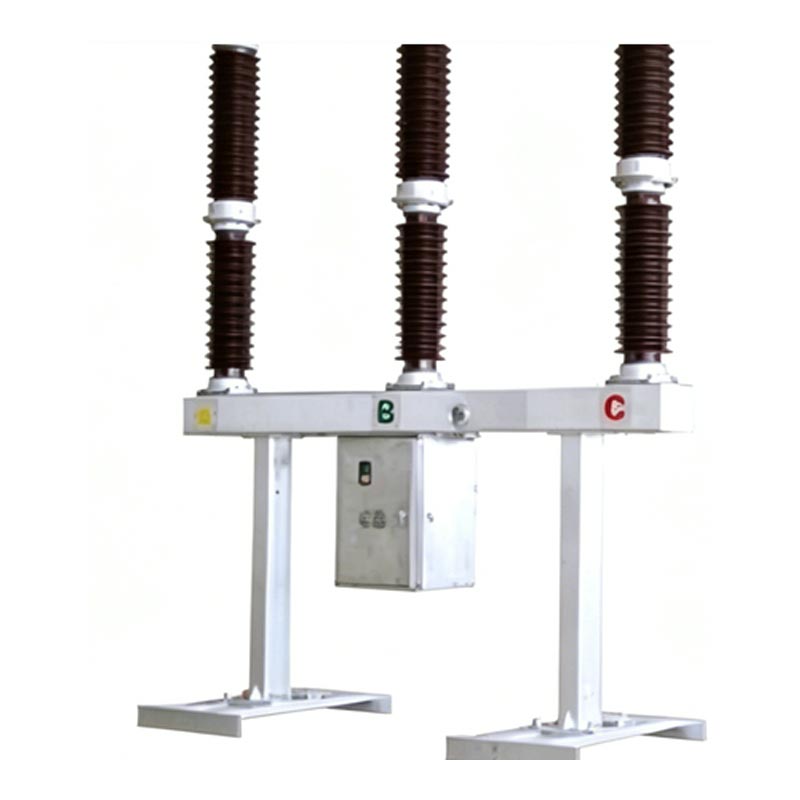

El interruptor disyuntor de hexafluoruro de azufre Usune LW36-110 de 126 kV es un dispositivo central para el control y protección de Sistemas de transmisión y transformación de 110 kV y también se puede utilizar como disyuntor de conexión y equipo de conmutación. grupo. El producto adopta una estructura integrada de extinción de arco autoenergizada, con cada fase como un solo soporte, unidad de corte único. Las tres fases se instalan sobre el mismo bastidor, consiguiendo un enlace mecánico a través de un resorte. mecanismo de funcionamiento. La parte superior del producto contiene el casquillo de porcelana de la cámara de extinción de arco, la sección media contiene el casquillo y el marco de porcelana de soporte, y la caja del mecanismo que contiene los componentes eléctricos de control. suspendido debajo del marco, lo que resulta en una estructura compacta y una operación conveniente.
Cumple con los estándares chinos GB1984-2003 "Disyuntores de alto voltaje de CA" e IEC62271-100:2001 "Disyuntores de alto voltaje Equipo de conmutación y control: Parte 100: Disyuntores de alto voltaje", y ha pasado rigurosas pruebas de fábrica y certificación para garantizar el cumplimiento y la confiabilidad del producto.
Utiliza el principio de extinción del arco de "expansión térmica + soplado asistido", lo que resulta en un arco corto. tiempo de extinción, larga vida eléctrica y bajo ruido de funcionamiento; Utiliza gas SF6 con excelente aislamiento y arco. propiedades extintoras como medio, eliminando el riesgo de combustión y explosión, haciéndolo adecuado para zonas densamente pobladas.
El mecanismo accionado por resorte tiene una vida mecánica de hasta 6000 ciclos, una tasa de fuga anual de gas SF6 de ≤0,5%, y una resistencia del circuito principal de ≤80μΩ. Los parámetros técnicos completos y los datos de prueba verifican la estabilidad del producto.
Ampliamente adaptable a entornos exteriores hostiles, con un rango de temperatura ambiente de -30 ℃ a +40 ℃ y una altitud de ≤3000 metros. Fuerte resistencia al viento, hielo y terremotos, satisfaciendo las necesidades de diversos escenarios de proyectos de energía.
El interruptor disyuntor de hexafluoruro de azufre de 126 kV cuenta con un excelente rendimiento eléctrico, con parámetros básicos cumpliendo con los altos estándares de los equipos de energía de 126 kV, lo que garantiza un funcionamiento estable en sistemas de energía complejos. Núcleo clave Los parámetros son los siguientes:
| Artículo | Unidad | Parámetro técnico |
| Tensión nominal | kV | 110 |
| Corriente nominal | A | 3150 |
| Corriente de ruptura nominal de cortocircuito | ka | 40 |
| Presión nominal de gas SF6 (20 ℃) | MPa | 0.5 |
| Hora de cierre | EM | ≤145 |
| Hora de apertura | EM | ≤60 |
| Vida mecánica | Veces | 6000 |
El interruptor disyuntor de hexafluoruro de azufre de 126 kV consta de tres fases, cada una equipada con un interruptor autoenergizado. cámara de extinción de arco, dispositivo de aislamiento de soporte, adsorbente y estructura a prueba de fugas. Usos del sellado estático Juntas tóricas y sellador, mientras que el sellado dinámico utiliza sellado por compresión de resorte, lo que garantiza una excelente estanqueidad. el La parte de transmisión conecta el disyuntor unipolar y el mecanismo de operación, transmitiendo eficientemente fuerza operativa; El mecanismo de operación de resorte tiene una caja de mecanismo incorporada, que proporciona energía eléctrica manual. funciones de almacenamiento y reconexión, que ofrecen un funcionamiento flexible y fiable.
1. Estado de cierre: la corriente del sistema forma un circuito a través de terminales, contactos estacionarios, contactos móviles, cilindros,
y contactos intermedios, asegurando una transmisión normal de potencia.
2. Operación de disparo: Bajo la acción del mecanismo operativo, el contacto móvil se mueve hacia abajo, generando un
arco eléctrico cuando los contactos móviles y estacionarios se separan; El gas SF6 comprimido en el cilindro genera el arco.
a través de la boquilla, y el arco se extingue cuando la corriente cruza cero.
3. Sistema de gas SF6: Equipado con un densímetro integrado de SF6 y un controlador con compensación de temperatura,
Puede controlar la presión del gas en tiempo real. Cuando la presión es demasiado baja, se activa una alarma y el mecanismo se detiene.
bloqueado para evitar daños mecánicos.

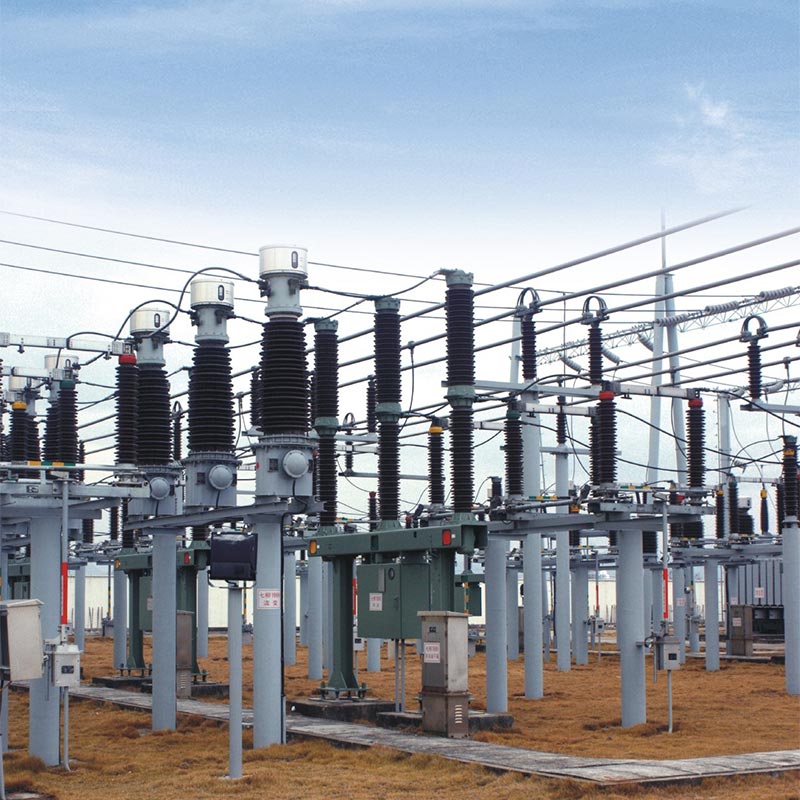

En 2024, el disyuntor de hexafluoruro de azufre Usune LW36-110 de 126 kV se aplicó con éxito a un interruptor clave de 110 kV proyecto de transmisión y transformación en el norte de China. Este proyecto pretendía resolver el problema de la insuficiencia capacidad de suministro de energía en zonas rurales y suburbanas. El sitio del proyecto tiene una gran diferencia de temperatura (-25 ℃ a +38 ℃) y frecuentes tormentas de arena, lo que impone exigencias extremadamente altas a la adaptabilidad ambiental y confiabilidad de el equipo de potencia.
Como proveedor designado para este proyecto, Usune suministró 28 disyuntores LW36-110. La fábrica envió Técnicos profesionales para brindar orientación en el sitio para la instalación, puesta en servicio y operación de prueba. después Después de ocho meses de funcionamiento estable, el producto logró cero fallas, con una tasa de fuga de gas SF6 muy por debajo del requisitos estándar (prueba real ≤0.3%), y la velocidad de respuesta de apertura y cierre cumplió completamente con el diseño del proyecto estándares. Una vez que el proyecto se puso en funcionamiento, mejoró efectivamente la estabilidad de la red eléctrica local, redujeron los cortes de energía causados por fallas en los equipos y recibieron un alto reconocimiento del propietario del proyecto y de la comunidad local. Departamento de energía, verificando completamente la excelente adaptabilidad ambiental y el rendimiento operativo confiable del Disyuntor Usune 126kV SF6 en condiciones reales de trabajo.
R1: La vida mecánica del producto es de 6000 ciclos y la vida operativa continua recomendada es de 12 años. clave puntos de mantenimiento: Inspecciones rutinarias semanales (integridad del aislador, presión del gas SF6, etc.); mantenimiento anual cada 3 años (limpieza de aisladores, medición de resistencia del circuito principal, etc.); cuando el producto llega a la condiciones de mantenimiento (por ejemplo, 20 cortes de cortocircuito de capacidad total), los contactos del arco, el adsorbente y los anillos de sellado necesita ser reemplazado. El fabricante enviará personal profesional para brindar orientación in situ para el mantenimiento.
R2: Sí. Este producto está diseñado específicamente para entornos exteriores hostiles, con una gran adaptabilidad a altas altitudes y bajas temperaturas. Es adecuado para altitudes de hasta 3000 metros y puede soportar temperaturas tan bajas hasta -30 ℃, satisfaciendo plenamente las necesidades de regiones frías y de gran altitud como el oeste de China. Además, el La caja del mecanismo tiene un calentador incorporado que brinda protección contra la humedad y el congelamiento durante la lluvia, la nieve y el frío intenso. estaciones, asegurando un funcionamiento estable.
Zhejiang Usune Electric Co., Ltd., como fabricante profesional de equipos eléctricos de alto voltaje en China, Posee una línea de producción completa y un estricto sistema de control de calidad. La fábrica está equipada con avanzados Equipo de prueba, y cada producto se somete a pruebas de vacío, llenado de gas y rendimiento mecánico antes Saliendo de la fábrica para garantizar la calidad del producto. Como proveedor confiable, Usune ofrece un servicio posventa integral, incluyendo orientación sobre instalación in situ, puesta en servicio, capacitación en mantenimiento y suministro de repuestos. un profesional El equipo técnico responde rápidamente a las necesidades del usuario, asegurando un funcionamiento estable a largo plazo del equipo.
