El interruptor disyuntor de alto voltaje Usune LW36-110 para subestación es un equipo de energía central desarrollado de forma independiente y fabricado por Zhejiang Usune Electric Co., Ltd., un fabricante líder de aparamenta de alto voltaje en China. industria. Esta aparamenta trifásica de alto voltaje para exteriores de CA 50 Hz se utiliza principalmente para el control y protección de Sistemas de transmisión y transformación de energía de 110kV, y también se puede utilizar como disyuntor de contacto y en aplicaciones que requieren conjuntos de aparamenta. Los productos se fabrican en la fábrica profesional de Usune, integrando I+D, producción y pruebas, garantizando que cada producto cumpla con estrictos estándares de calidad antes de salir de fábrica.
Para garantizar la confiabilidad y compatibilidad del producto, el interruptor disyuntor de alto voltaje Usune LW36-110 para La subestación cumple totalmente con el estándar GB1984-2003 "Disyuntores de alto voltaje de CA" y cumple con los requisitos de Norma de la Comisión Electrotécnica Internacional (IEC) IEC62271-100:2001 "Aparamenta de conmutación y control de alta tensión - Parte 100: Disyuntores de alta tensión". Como proveedor profesional, Usune ha pasado por un riguroso sistema de calidad. Certificación, y su fábrica está equipada con equipos avanzados de producción y prueba para garantizar que el El rendimiento de cada producto cumple o supera los estándares de la industria.
Utilizando un principio exclusivo de extinción de arco de "expansión térmica + auxiliar", cuenta con una excelente rotura. Rendimiento, tiempo de arco corto, larga vida eléctrica y bajo ruido de funcionamiento, lo que garantiza eficazmente la seguridad de la energía. funcionamiento de la red.
Utiliza gas SF6 con excelentes propiedades de aislamiento y extinción de arco como aislante y extintor de arco. medio, no presenta riesgo de combustión o explosión, lo que lo hace adecuado para áreas densamente pobladas y diversos entornos complejos de subestaciones.
Equipado con un mecanismo de operación por resorte tipo CTB-1, que presenta una estructura simple y compacta, operación estable, Alta seguridad y confiabilidad, y reducción de mantenimiento y frecuencia de fallas.
Puede operar de manera estable en ambientes hostiles, cumpliendo estrictamente con varios indicadores ambientales, asegurando Operación estable a largo plazo en diferentes regiones.
1. Tensión nominal: 110 kV; Frecuencia nominal: 50 Hz; Corriente nominal: 3150A
2. Corriente de ruptura nominal de cortocircuito: 40 kA; Corriente nominal de cierre de cortocircuito (pico): 100 kA
3. Presión nominal del gas SF6 (20 ℃): 0,5 MPa; Tasa de fuga anual: ≤0,5%
4. Vida mecánica: 6000 ciclos; Tiempo de apertura: ≤60 ms; Hora de cierre: ≤145ms
5. Rango de temperatura ambiente: -30 ℃ ~ +40 ℃; Altitud: ≤3000m

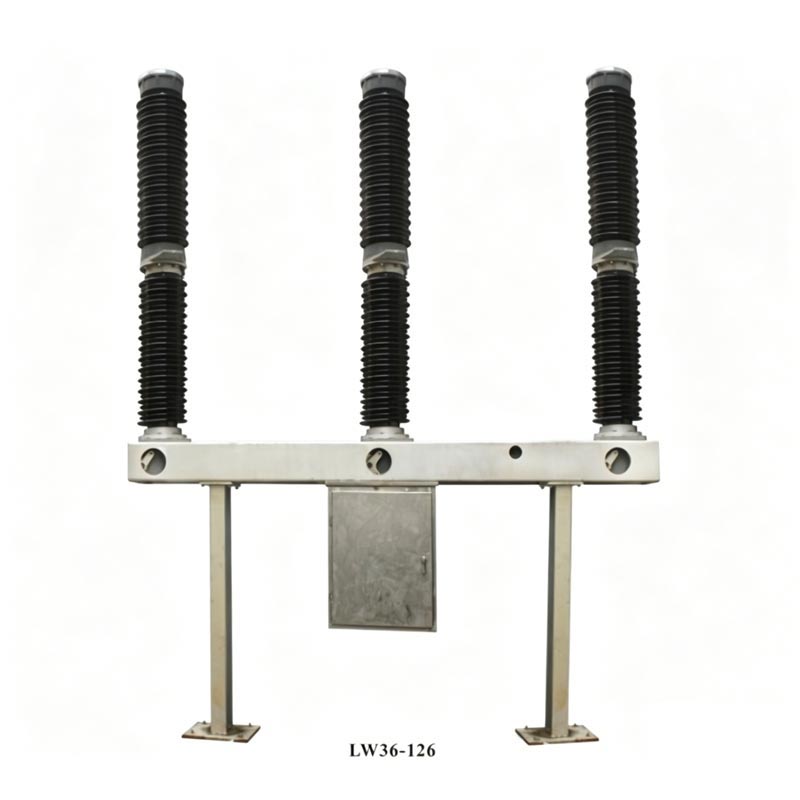

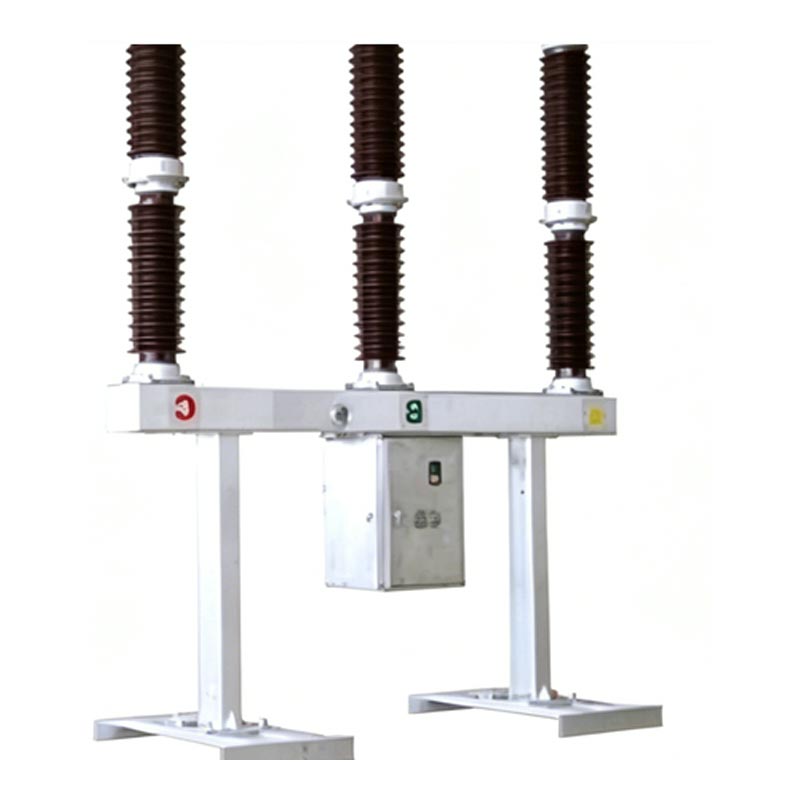

El interruptor disyuntor de alto voltaje para subestación adopta una cámara de extinción de arco autoenergizada integrada estructura, siendo cada fase un pilar único de ruptura única (POLE). Cada disyuntor consta de tres fases, instalados sobre el mismo bastidor, accionados por un mecanismo de resorte, con tres fases unidas mecánicamente. La cima del El producto presenta un casquillo de porcelana con cámara de extinción de arco, la sección central contiene un soporte de porcelana. casquillo y marco, y la caja del mecanismo está ubicada en el medio y suspendida debajo del marco. Alberga el Mecanismo de operación de resorte interno y componentes de control eléctrico. La varilla de tracción de salida del mecanismo se conecta al biela y brazo giratorio. El controlador de densidad del gas SF6 está instalado en la parte frontal del marco, que está sostenido en ambos extremos por soportes.
La corriente del sistema fluye a través de los terminales, la varilla de soporte del contacto estacionario, el contacto principal estacionario y el contacto principal móvil. contacto, cilindro, contacto intermedio y brida intermedia, luego forma un circuito con el sistema a través del terminales.
Bajo la acción del actuador, el brazo operativo tira de la varilla de tracción aislante, la varilla del pistón, el cilindro y el arco móvil. contacto y boquilla hacia abajo juntos. Se genera un arco cuando los contactos móviles y estacionarios se separan. cuando El sistema de contacto móvil se mueve hacia abajo hasta una determinada posición, la boquilla se abre y el gas SF6 comprimido en el El cilindro se sopla hacia el área del arco a través de la boquilla. El arco se extingue cuando la corriente cruza cero.
Bajo la acción del actuador, el brazo operativo tira hacia arriba el contacto móvil conectado a la varilla aislada. a la posición de cierre. Simultáneamente, el gas SF6 ingresa al cilindro, preparándose para la siguiente operación de apertura.
Compuesto por densímetro de SF6 (manómetro y densímetro integrados), válvula de alimentación de gas, trifásico válvulas y gasoducto SF6. Cuenta con compensación de temperatura, alarma y protección de presión de enclavamiento para asegurar una presión estable del gas SF6.
Ubicado dentro de la carcasa del mecanismo, incluye componentes clave como interruptores de operación, interruptores automáticos, interruptores de disparo, relés, terminales, bobinas de cierre, motores y calentadores. Permite el control de interruptores, anti-bombeo, Almacenamiento de energía de resorte, protección de presión de gas SF6, funciones de calefacción e iluminación.

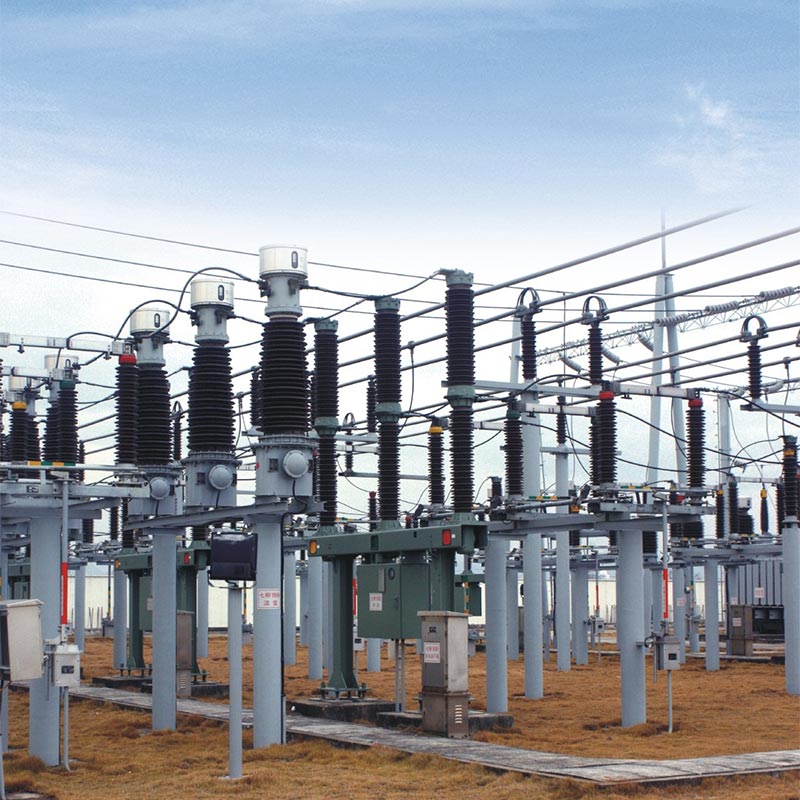

Para verificar la confiabilidad y practicidad del interruptor disyuntor de alto voltaje para subestación Usune LW36-110, Este producto se ha aplicado con éxito a un proyecto de subestación de 110 kV en un parque industrial clave en el este de China. como Usune, un proveedor confiable, proporcionó 12 disyuntores LW36-110 para este proyecto, que han estado funcionando de manera estable durante más de tres años.
Esta subestación suministra energía a más de 50 grandes y medianas empresas dentro del parque industrial, que requieren una estabilidad y seguridad extremadamente altas. En las primeras etapas del proyecto, el cliente integralmente comparó varios fabricantes chinos y finalmente seleccionó los disyuntores LW36-110 de Usune debido a su superior Rendimiento técnico, riguroso control de calidad y servicio postventa integral. Durante la operación, el Los productos resistieron con éxito condiciones climáticas extremas, incluidas altas temperaturas, fuertes lluvias y bajas temperaturas. temperaturas sin que se registren fallos de funcionamiento. La tasa de fuga de gas SF6 estaba muy por debajo del requisito estándar (≤0,5%), el funcionamiento mecánico fue suave y los tiempos de apertura y cierre fueron estables, lo que garantiza eficazmente la seguridad y funcionamiento estable de la red eléctrica del parque. Esto obtuvo grandes elogios por parte del cliente y Usune se convirtió en el proveedor designado de equipos eléctricos para los proyectos de expansión posteriores del parque.
A1: El producto tiene una vida mecánica de 6000 ciclos y, bajo uso normal y mantenimiento regular, su funcionamiento continuo La vida útil puede alcanzar los 12 años. Los puntos clave de mantenimiento incluyen: inspecciones de rutina semanales (verificación del aislante integridad, presión del gas SF6 y estado de funcionamiento); revisiones anuales cada 3 años (limpieza de aisladores, control sujetadores, medición de la resistencia del circuito principal y contenido de humedad del gas SF6); Se requieren revisiones importantes según el siguientes condiciones: 12 años de funcionamiento continuo, 2000 interrupciones de corriente nominal, 20 a plena capacidad (40 kA) interrupciones, o 6000 operaciones mecánicas. Usune proporciona orientación profesional de mantenimiento y repuestos. suministro para garantizar un funcionamiento estable a largo plazo del producto.
R2: Sí, este producto tiene una gran adaptabilidad ambiental y puede usarse en lugares de gran altitud y extremadamente fríos. regiones. Su rango de temperatura ambiente es de -30 ℃ a +40 ℃, con una altitud máxima adaptable de ≤3000 m. puede Soporta una presión de viento de 700 Pa y una formación de hielo de 10 mm, y su resistencia sísmica cumple con los requisitos de horizontal. aceleración ≤0,3 gy aceleración vertical ≤0,15 g. También es adecuado para áreas con un promedio diario relativo humedad ≤95% y humedad relativa promedio mensual ≤90% (25℃), y puede usarse en ambientes libres de inflamables, condiciones explosivas, químicamente corrosivas y de vibración severa, cumpliendo plenamente con los requisitos ambientales de la mayoría de los proyectos de subestaciones en China e incluso a nivel mundial.
Zhejiang Usune Electric Co., Ltd. es un fabricante y proveedor profesional de aparamenta de alta tensión en China, centrándose en la investigación, desarrollo, producción, ventas y servicio posventa de circuitos de alto voltaje. disyuntores, interruptores y otros equipos eléctricos. La fábrica de la empresa está ubicada en la provincia de Zhejiang, China, Cubriendo un área de más de 10.000 metros cuadrados, equipada con líneas de producción avanzadas, equipos de prueba y un Equipo profesional de I + D.
Usune se adhiere a la filosofía de "La calidad primero, el cliente supremo", implementando estrictamente un sistema de control de calidad. durante el proceso de producción. Todos los productos se someten a rigurosas pruebas antes de salir de fábrica. como un confiable Usune ha proporcionado equipos de energía de alta calidad para cientos de proyectos de subestaciones tanto a nivel nacional como a nivel internacional, ganando un amplio reconocimiento de los clientes por la calidad confiable de sus productos y su completa Servicio postventa.
