Zhejiang Usune Electric Co., Ltd., un fabricante profesional de equipos eléctricos de alto voltaje en China, ha lanzado el disyuntor de Sf6 de alto voltaje LW36-110. Este producto es una aparamenta trifásica de alto voltaje para exteriores de CA 50 Hz. Adecuado para el control y protección de sistemas de transmisión y transformación de energía de 110kV. También se puede utilizar como Ate el conjunto del disyuntor y del dispositivo de conmutación.
El disyuntor de alto voltaje Sf6 adopta un principio único de extinción de arco de "expansión térmica + soplado asistido". equipado con un mecanismo de operación por resorte tipo CTB-1, conforme a las normas nacionales e internacionales, y Posee un excelente rendimiento de extinción de arco, alta seguridad y características operativas estables. como confiable Usune se compromete a proporcionar aparamenta de alto voltaje duradera y de alta calidad. Su circuito LW36-110 SF6 El disyuntor se ha utilizado ampliamente en proyectos clave como redes eléctricas y parques industriales, proporcionando un suministro de energía confiable. para la construcción de infraestructura.
Utilizando un principio exclusivo de extinción de arco de "expansión térmica + soplado asistido", presenta arco corto tiempo de extinción, larga vida eléctrica y bajo ruido de funcionamiento, mejorando efectivamente la estabilidad del suministro de energía.
Al utilizar gas SF6 como medio de aislamiento y extinción de arco, cuenta con un excelente aislamiento y extinción de arco. rendimiento, eliminando el riesgo de combustión y explosión, haciéndolo adecuado para zonas densamente pobladas.
Equipado con un mecanismo de operación por resorte tipo CTB-1, presenta una estructura simple y compacta, segura y confiable. Operación y fuertes capacidades antiinterferencias.
Totalmente compatible con GB1984-2003 "Disyuntores de alto voltaje de CA" e IEC62271-100, 2001 "Disyuntores de alto voltaje y equipos de control: Parte 100: Disyuntores de alto voltaje", que cumplen con los requisitos técnicos de la energía global. proyectos.
El disyuntor de alto voltaje Sf6 está diseñado para uso en exteriores y ofrece una gran adaptabilidad ambiental y idoneidad para diversas condiciones de funcionamiento adversas:
1. Temperatura ambiente: -30 ℃ ~ +40 ℃
2. Altitud: ≤3000m
3. Humedad relativa: Promedio diario ≤95%, promedio mensual ≤90% (a 25 ℃)
4. Presión del viento ≤700Pa; Espesor de formación de hielo ≤10 mm
5. Intensidad sísmica: aceleración horizontal ≤0,3 g, aceleración vertical ≤0,15 g
6. No se permiten ambientes inflamables, explosivos, químicamente corrosivos o con vibraciones severas.

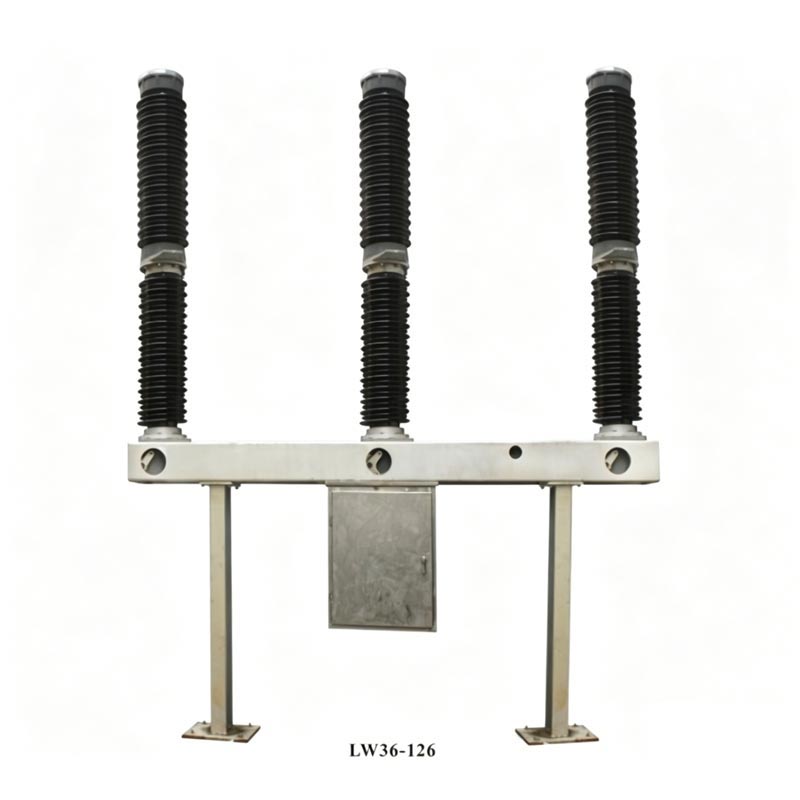

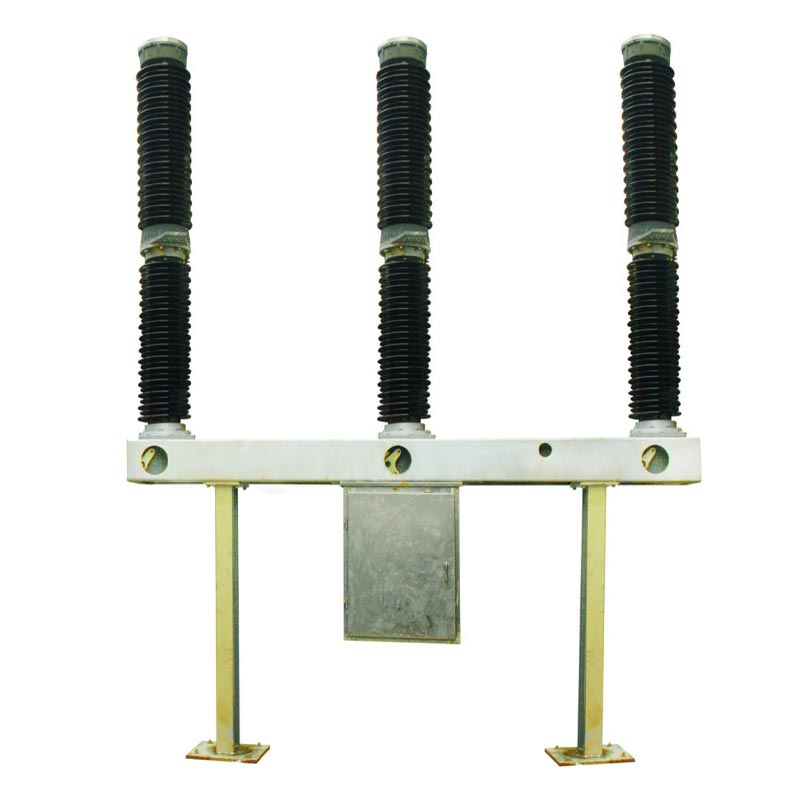

El disyuntor de alto voltaje Sf6 adopta una estructura integrada de extinción de arco autoextinguible. Cada fase Es un pilar único de rotura única (POLE). Cada disyuntor consta de tres fases, instaladas en el mismo marco, y accionado por un mecanismo de resorte, con las tres fases unidas mecánicamente. La parte superior del producto presenta un casquillo de porcelana de la cámara de extinción de arco, la sección media contiene un casquillo de porcelana de soporte y un marco, y La caja del mecanismo está suspendida debajo del centro del marco y alberga un mecanismo accionado por resorte y un sistema eléctrico. componentes de control. Se instala un controlador de densidad de gas SF6 en la parte frontal del marco, que se apoya en ambos termina por soportes.
- Unidad de extinción de arco: Emplea una estructura de extinción de arco autoenergizada. Cuando se dispara el disyuntor, el
La expansión térmica de alta presión dentro del cilindro extingue el arco, asegurando una rápida y efectiva
extinguiendo.
- Dispositivo de aislamiento de soporte: Soporta el aislador de la cámara de extinción de arco y proporciona aislamiento a tierra para
componentes energizados; la varilla aislante conecta el brazo operativo y la varilla de tope, garantizando la seguridad del aislamiento.
- Adsorbente: Instalado dentro de la tapa del extremo superior de la cámara de extinción de arco, mantiene seco el gas SF6 y absorbe
Gases de descomposición producidos por la descomposición del arco. Es necesario reemplazarlo durante el mantenimiento.
- Estructura de prevención de fugas: utiliza una combinación de sellado estático (junta tórica + sellador) y sellado dinámico
(sello de compresión de resorte), logrando una tasa de fuga anual de gas SF6 de ≤0,5%. - Mecanismo accionado por resorte: Permite
Operaciones de apertura, cierre y recierre con velocidad de acción rápida (tiempo de cierre ≤145 ms, tiempo de apertura ≤60 ms), estable
Rendimiento y admite almacenamiento de energía manual y eléctrica.
- Posición de cierre: La corriente del sistema fluye a través de terminales, varilla de soporte de contacto estacionario, contacto principal estacionario,
contacto principal móvil, cilindro, contacto intermedio y brida intermedia, formando un circuito a través del
terminales.
- Operación de apertura: Bajo la acción del mecanismo operativo, el brazo operativo tira de la varilla aislante, pistón
varilla, cilindro, contacto de arco móvil y boquilla hacia abajo; Se genera un arco cuando los contactos móviles y estacionarios
separar. Después de que el sistema de contacto móvil se mueve a una posición específica, la boquilla se abre, comprimiendo el gas SF6 para
sopla el arco, extinguiéndolo cuando la corriente cruza cero.
- Maniobra de cierre: El mecanismo de accionamiento acciona el contacto móvil hacia arriba hasta la posición de cierre, mientras que el SF6
El gas ingresa al cilindro, preparándose para la siguiente apertura.
El disyuntor Usune LW36-110 SF6 cuenta con un excelente rendimiento técnico, con parámetros clave que cumplen con los altos estándares de sistemas de energía de 110kV, asegurando un funcionamiento estable y eficiente.
| Artículo | Unidad | Parámetro técnico |
| Tensión nominal | kV | 110 |
| Corriente nominal | A | 3150 |
| Corriente de ruptura nominal de cortocircuito | ka | 40 |
| Corriente nominal de cierre de cortocircuito (pico) | ka | 100 |
| Presión nominal SF6 (20 ℃) | MPa | 0.5 |
| Vida mecánica | Veces | 6000 |
| Resistencia del circuito principal por polo | µΩ | ≤80 |

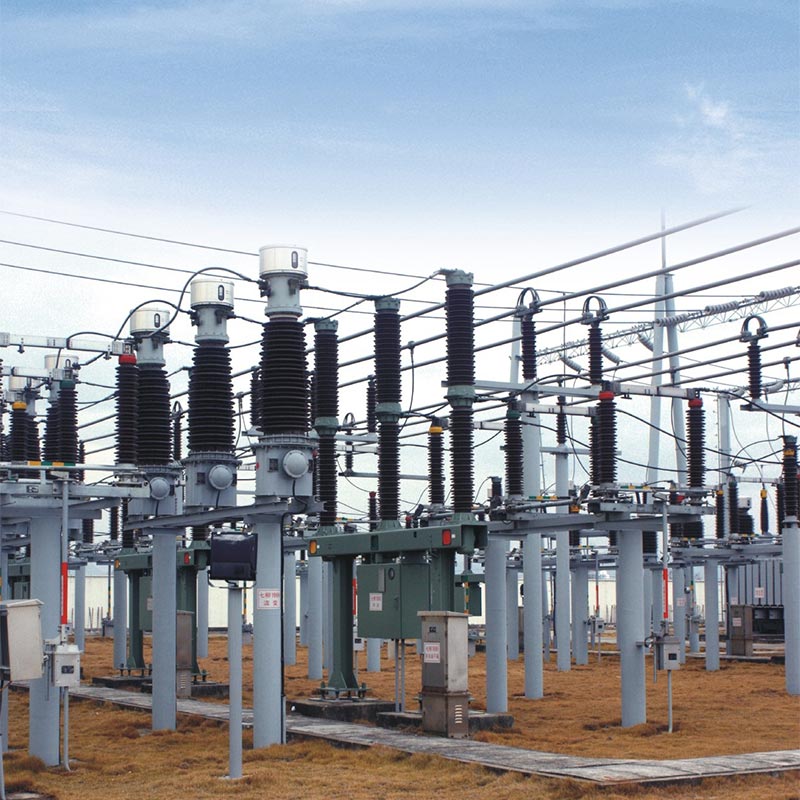

Estudio de caso: Proyecto de mejora de la red eléctrica de 110 kV en el norte de China
Antecedentes del proyecto: Una red eléctrica de 110 kV en el norte de China necesitaba actualizar su antiguo tablero de distribución para mejorar la energía. Estabilidad y seguridad del suministro, frente a entornos hostiles como bajas temperaturas invernales (-25 ℃) y fuertes vientos. presión.
Aplicación del producto: El proyecto seleccionó 20 disyuntores Usune LW36-110 SF6. Su adaptabilidad a bajas temperaturas. (-30℃~+40℃) y el excelente rendimiento de extinción de arco resolvieron eficazmente el problema del funcionamiento inestable de Equipos envejecidos a bajas temperaturas.
Resultados de la aplicación: Desde su puesta en servicio en 2022, el equipo ha funcionado de manera estable durante cuatro años sin falla en la extinción del arco, fuga de gas u otras fallas. La tasa anual de confiabilidad del suministro eléctrico ha aumentado en 0,8%, asegurando efectivamente el suministro normal de energía para los residentes y empresas industriales de la zona.
A1: El producto tiene una vida mecánica de 6000 ciclos y una vida operativa continua de hasta 12 años en condiciones normales. mantenimiento. El mantenimiento de rutina incluye inspecciones visuales semanales (integridad del aislador, presión del gas SF6, etc.) y mantenimiento anual cada 3 años (limpieza de aisladores, medición de resistencia del circuito principal, etc.). un mayor Se requiere una revisión general cuando se cumplen las condiciones de mantenimiento (por ejemplo, 12 años de operación continua, 2000 corriente nominal). interrupciones, etc). El fabricante Usune proporciona orientación de mantenimiento profesional y suministro de repuestos para garantizar funcionamiento estable a largo plazo del equipo.
A2: Este producto adopta una estructura doble a prueba de fugas (sello estático + sello dinámico), con una tasa de fuga anual ≤0,5%, muy por debajo del estándar nacional. Si se detecta una fuga, el punto de fuga se puede localizar utilizando una fuga de gas SF6. detector. Después de cortar la energía, se puede reemplazar el sellador o la junta tórica. El gas SF6 no es tóxico ni inflamable, pero Las fugas excesivas pueden afectar el aislamiento y el rendimiento de extinción del arco del equipo. El producto está equipado con controlador de densidad del gas SF6; emite una alarma cuando la presión está por debajo del valor de alarma (0,45 ± 0,03 MPa) y bloquea funcionamiento cuando la presión está por debajo de la presión de bloqueo (0,40 ± 0,03 MPa), evitando así riesgos de seguridad.
Zhejiang Usune Electric Co., Ltd. es un fabricante y proveedor profesional de equipos eléctricos de alto voltaje. en China, especializada en la investigación, desarrollo, producción y venta de disyuntores de alto voltaje, aparamenta y otros productos. La fábrica de la empresa posee equipos de producción avanzados y una calidad estricta. sistema de control, asegurando que cada producto cumpla con los estándares nacionales e internacionales. Usune se adhiere a la Filosofía de "calidad primero, cliente supremo", brindando a los clientes productos de alta calidad, profesionales. soporte técnico y servicio postventa integral. Ha obtenido un amplio reconocimiento tanto a nivel nacional como Clientes internacionales y se compromete a convertirse en una marca líder en el sector de equipos eléctricos de alta tensión. industria, contribuyendo al desarrollo de la industria energética mundial.
