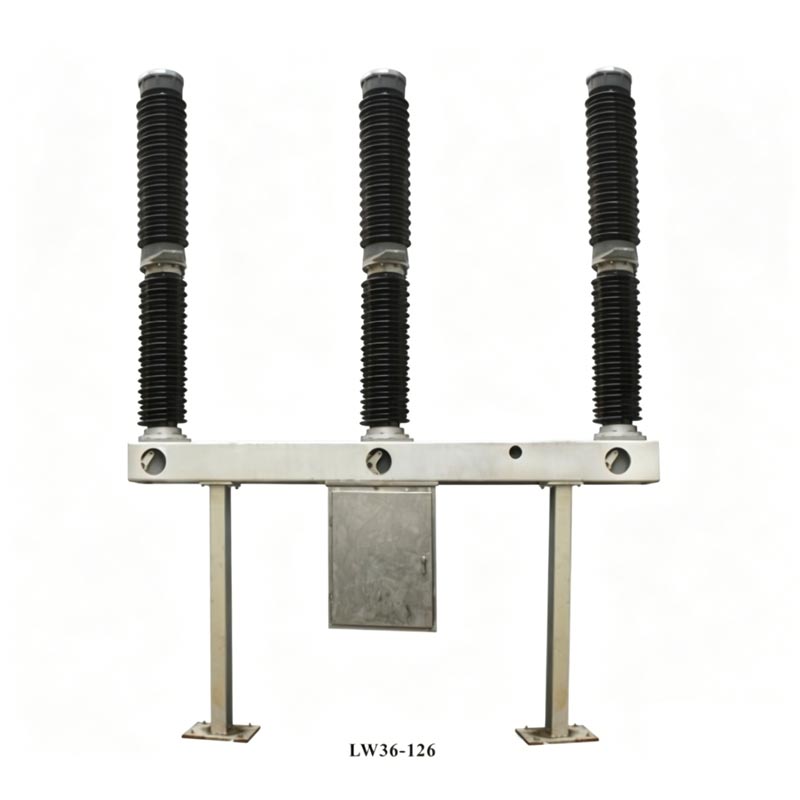

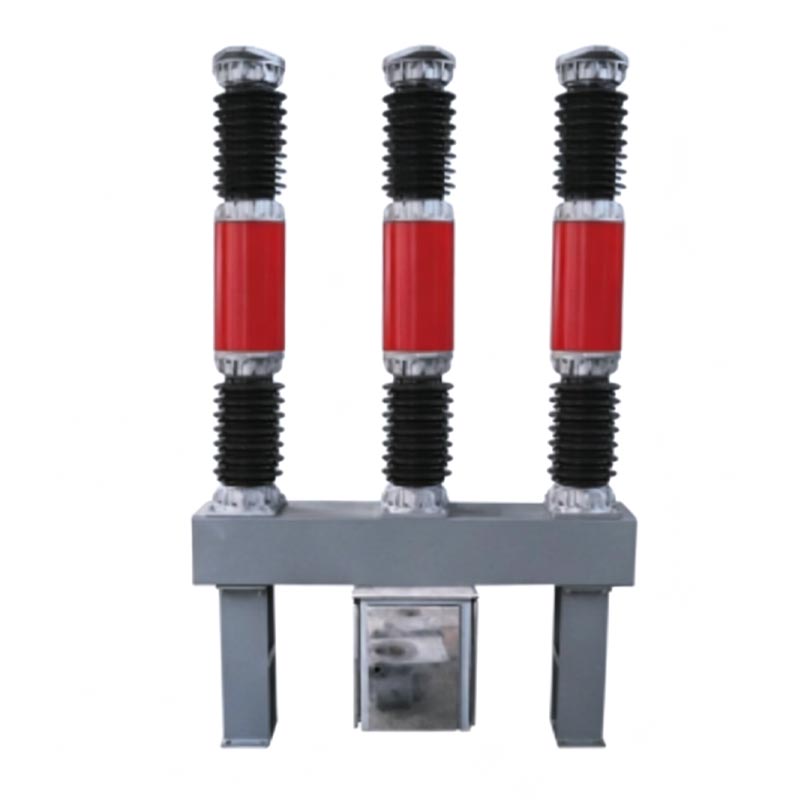

El interruptor SF6 2000A 3150A de 110 kV de la serie LW36-126 de Zhejiang Usune Electric Co., Ltd. es un interruptor para exteriores desarrollado de forma independiente. aparamenta de alta tensión. Es compatible con una tensión nominal de 110kV (máximo 126kV) y una red eléctrica de CA de 50Hz. es Se utiliza principalmente para interrumpir la corriente nominal, la corriente de falla y la conmutación de línea, logrando un control y protección confiables. del sistema eléctrico. También se puede utilizar como disyuntor de conexión.
| Nombre del parámetro | Especificación |
| Tensión nominal | 110 kV (máx. 126 kV) |
| Corriente nominal | 2000A, 3150A |
| Frecuencia | 50Hz |
| Temperatura ambiente | -30℃ ~ +40℃ |
| Altitud | ≤3000m |
| Nivel de contaminación | ≤Nivel IV |
| Medio aislante y extintor de arco | Gas SF6 |
| Mecanismo operativo | Nuevo tipo de mecanismo de operación de resorte |
1. Tecnología avanzada de extinción de arco: el interruptor SF6 de 110 kV 2000A 3150A adopta un líder internacional
Principio de extinción de arco autoalimentado, que ofrece un excelente rendimiento de extinción de arco, un tiempo de formación de arco corto y
Baja pérdida de contacto.
2. Larga vida útil: Los ciclos de frenado nominales alcanzan 20 veces, con un ciclo de mantenimiento de hasta 10 años en condiciones normales.
condiciones de operación, reduciendo significativamente los costos de operación y mantenimiento.
3. Fiable y de poco ruido: Mecanismo de resorte optimizado, baja potencia operativa, funcionamiento estable y bajo ruido.
Apto para entornos residenciales y urbanos.
4. Fuerte adaptabilidad ambiental: Los interruptores SF6 de 110 kV 2000A y 3150A exhiben un rendimiento estable en
Ambientes de baja temperatura, gran altitud y muy contaminados, lo que demuestra una excelente resistencia a la contaminación.
y corrosión.
5. Fácil instalación y mantenimiento: la estructura compacta y el diseño liviano facilitan una instalación conveniente
y puesta en marcha, requiriendo un mantenimiento diario mínimo.
6. Alta rentabilidad: excelente rendimiento a un precio razonable, comparable con las marcas importadas, de manera efectiva
reduciendo la inversión del proyecto.

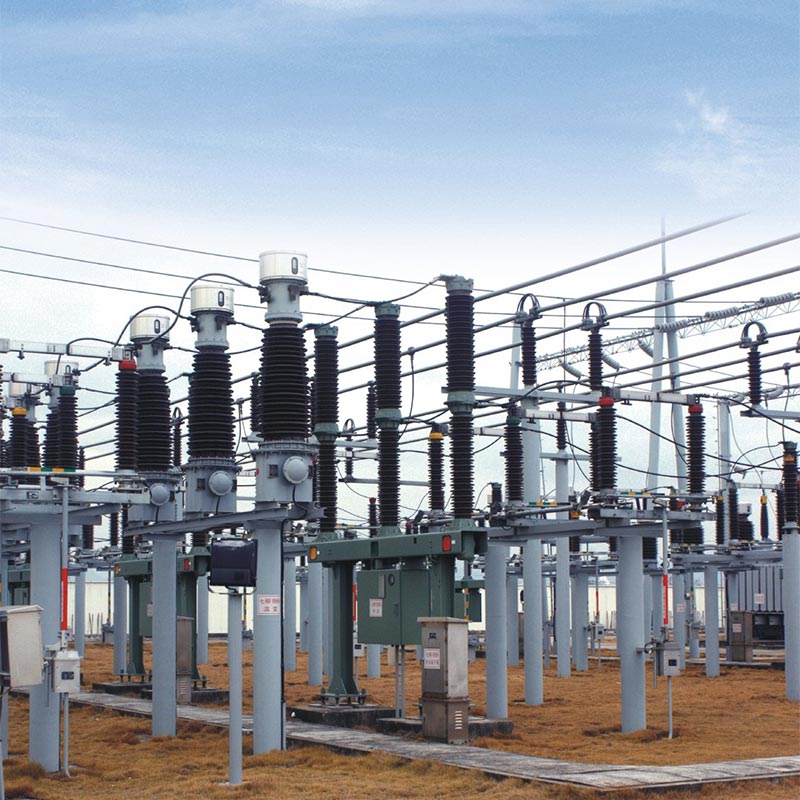

En 2023, el interruptor SF6 de 110 kV tipo Usune LW36-126 (3150A) se aplicó a una subestación central de 220 kV en la provincia de Gansu. suministrando energía a áreas urbanas circundantes, parques industriales y nuevas plantas de energía. En los 18 meses transcurridos desde su funcionamiento: ha interrumpido exitosamente 7 fallas de cortocircuito con operación precisa y cero fallas; el La presión del SF6 es estable y no se detectaron fugas en las pruebas trimestrales; El aumento de temperatura durante el funcionamiento a plena carga. Cumple con los estándares, satisfaciendo los requisitos para operación de alta corriente.
En 2024, un parque eólico marino de 200 MW en la provincia de Jiangsu seleccionó el tablero de distribución SF6 de 110 kV de Usune (2000A). frente a frente En entornos con mucha niebla salina, alta humedad y tifones frecuentes, el equipo funcionó de manera estable y demostró una excelente resistencia a la corrosión y la contaminación. Permite de forma fiable realizar conexiones frecuentes Conmutación de conexión/desconexión de aerogeneradores. En comparación con los equipos importados, los costos del proyecto se redujeron en un 25%, y los costos de operación y mantenimiento en un 40%.
| Artículo | Unidad | Parámetros | |
| Tensión nominal | kV | 72.5 | 126 |
| Corriente nominal | A | 1250/2500/3150 | 1250/2500/3150 |
| Frecuencia nominal | Hz | 50 | 50 |
| Corriente nominal de caída de cortocircuito | ka | 31,5/40 | 31,5/40 |
| Corriente nominal de cortocircuito y cierre (pico) | ka | 80/100 | 80/100 |
| Corriente nominal soportada de corta duración | ka | 31,5/40 | 31,5/40 |
| Tensión nominal soportada de valor máximo | ka | 80 | 80/100 |
| Tensión soportada de frecuencia nominal (1 min) | kV | A tierra: 160 Espaciado de fracturas: 202 | A tierra: 230 Espaciado de fracturas: 230+73 |
| Tensión nominal de resistencia al impulso del rayo (1 min) | kV | A tierra: 350 Espaciado de fracturas: 410 | A tierra: 550 Espaciado de fracturas: 550+103 |
| Tiempo nominal de funcionamiento en cortocircuito | s | 4 | 4 |
| Corriente de ruptura nominal de extracción | ka | 8 | 10 |
| Corriente de ruptura de falla a corta distancia | ka | 90%Ik、75%Ik | 90%Ik、75%Ik |
| Corriente nominal de encendido y apagado del circuito | A | 10 | 31.5 |
| Secuencia de operación nominal | 0-0,3s-C0-180s-CO | 0-0,3s-C0-180s-CO | |
| Presión de gas SF6 (20 ℃ presión de mesa) | MPa | 0.5 | 0.6 |
| Vida mecánica | Veces | 6000-10000 | 6000-10000 |
En condiciones normales de funcionamiento, el ciclo de mantenimiento es de 10 años. Los elementos básicos de inspección incluyen presión de SF6 y pureza, características mecánicas de funcionamiento, rendimiento del aislamiento y sujetadores. Usune proporciona vida soporte técnico y orientación de mantenimiento.
El modelo estándar es adecuado para altitudes ≤3000 my temperaturas ≥-30 ℃. Para altitudes mayores o menores temperaturas, Usune ofrece soluciones personalizadas, asegurando un funcionamiento estable optimizando la presión del aire, utilizando Materiales resistentes a bajas temperaturas y mejora del aislamiento.
Como planta de fabricación profesional, Usune implementa un estricto control de calidad, que abarca la inspección de materias primas, pruebas de productos semiacabados y pruebas de carga completa antes del envío. Un sistema integral de gestión de la producción. garantiza la entrega a tiempo y cada producto está equipado con un informe de prueba y un certificado de calidad.
1. Redes eléctricas urbanas y rurales: protección de líneas de subestaciones y transformadores de 110kV.
2. Nuevo sector energético: Centrales de refuerzo eólica, fotovoltaica e hidroeléctrica.
3. Empresas industriales y mineras: grandes unidades consumidoras de energía, como las petroleras, químicas y metalúrgicas.
industrias.
4. Infraestructura: Sistemas de suministro de energía para ferrocarriles, metros, aeropuertos y centros de datos.
El interruptor Usune 110kV SF6 2000a 3150a integra tecnología avanzada, calidad confiable y alta rentabilidad. Basándose en una sólida solidez técnica y un sistema de servicio integral, proporciona seguridad y equipos de energía estable a clientes de todo el mundo.
