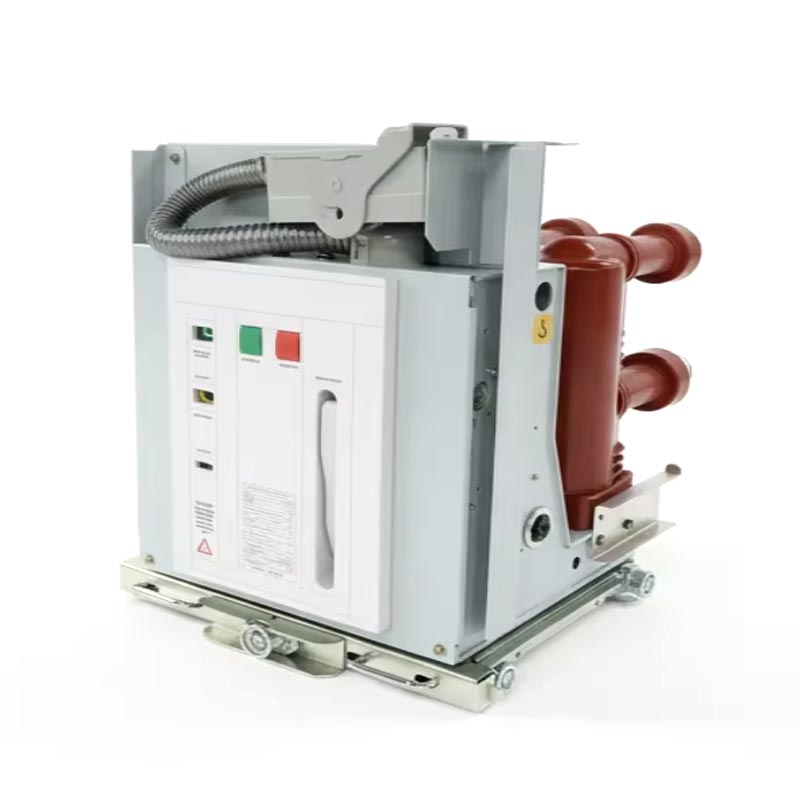

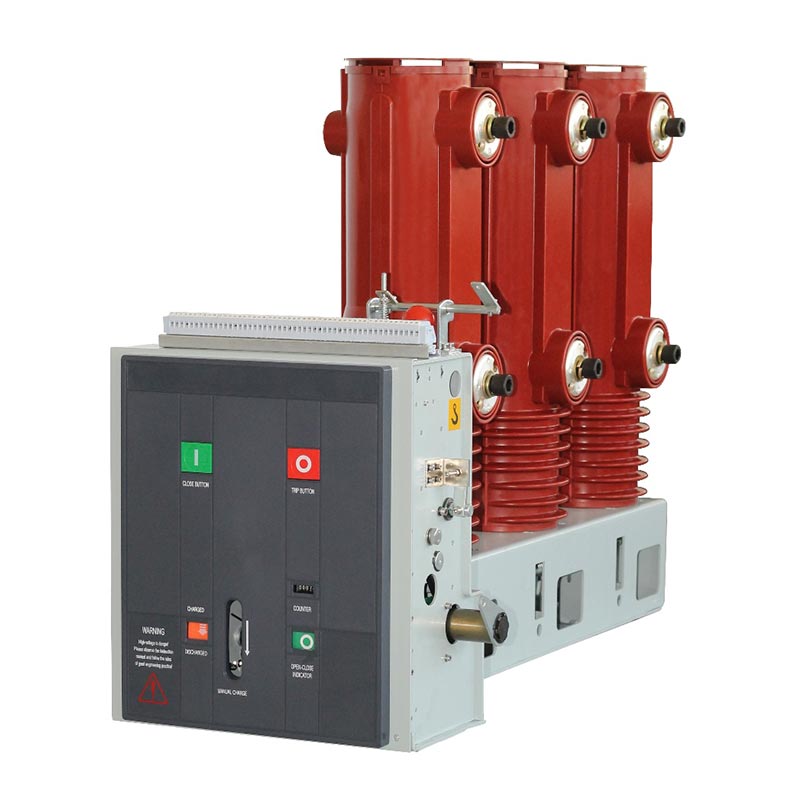

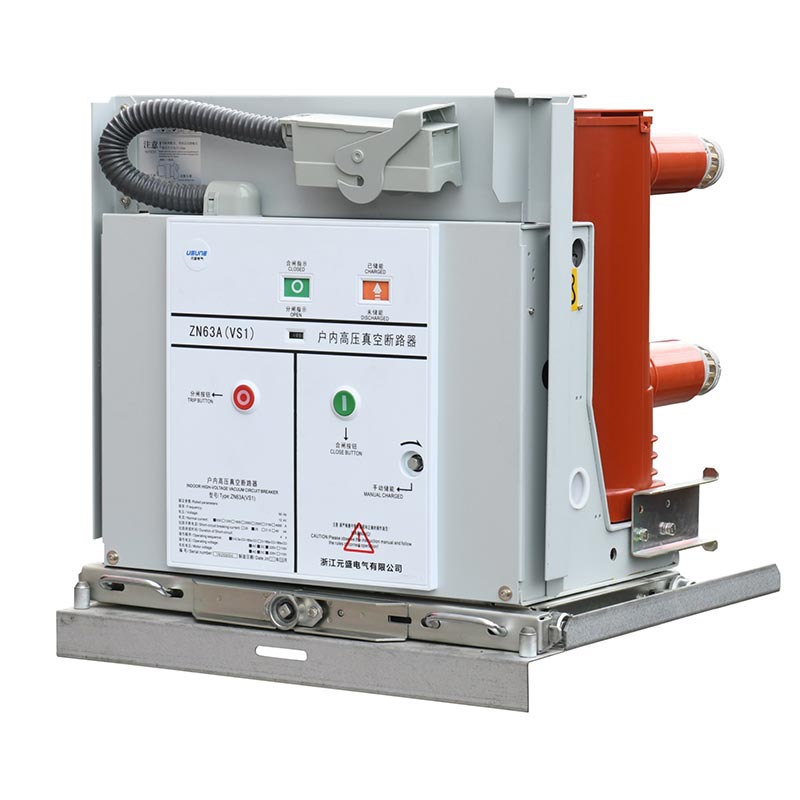

El disyuntor de vacío de tipo lateral Usune es un dispositivo de distribución de alto voltaje instalado en interiores, dividido en dos principales Serie: VS1(ZN63)-12 y VS1-24. Se utiliza principalmente en sistemas de energía trifásicos de 12KV, 24KV y 36KV, realizando la Responsabilidades de protección y control de equipos de redes eléctricas y sistemas de energía de empresas industriales y mineras. Utilizando tecnología avanzada de extinción de arco al vacío, presenta una velocidad de extinción de arco rápida, tamaño pequeño y largo. vida útil y bajos costos de mantenimiento, lo que lo convierte en un dispositivo central indispensable en la transmisión de energía moderna y sistemas de distribución.
1. Años de experiencia en aplicaciones en transmisión y distribución de energía, ampliamente utilizada en la industria y la minería. Empresas, plantas de energía y redes eléctricas urbanas y rurales, obteniendo un amplio reconocimiento de los usuarios por su estabilidad. rendimiento y operación confiable.
2. Desarrollado independientemente por el equipo profesional de I+D de Usune, con un diseño de montaje lateral que integra el mecanismo de operación de resorte con el cuerpo del disyuntor, optimizando la estructura general; el interruptor de vacío Utiliza un cilindro aislante de resina epoxi con proceso APG, que ofrece un excelente rendimiento de fuga y protección ambiental. adaptabilidad.
3. Cumple estrictamente con GB/T1984-2014 "Disyuntores de alto voltaje", JB3855-1996 "3.6~40.5KV Alto voltaje interior Disyuntores de vacío", DL/T403-2000 "Condiciones técnicas de pedido de disyuntores de vacío de 12 ~ 40,5 KV", y IEC62271-100:2008 estándares internacionales y ha pasado múltiples pruebas y certificaciones autorizadas.
4. Como fabricante profesional de equipos eléctricos de alto voltaje en China, Usune posee un estándar planta de producción, y cada disyuntor se somete a rigurosas pruebas antes de salir de fábrica. como confiable proveedor, proporciona un completo servicio postventa y soporte técnico, eliminando cualquier preocupación para los usuarios.

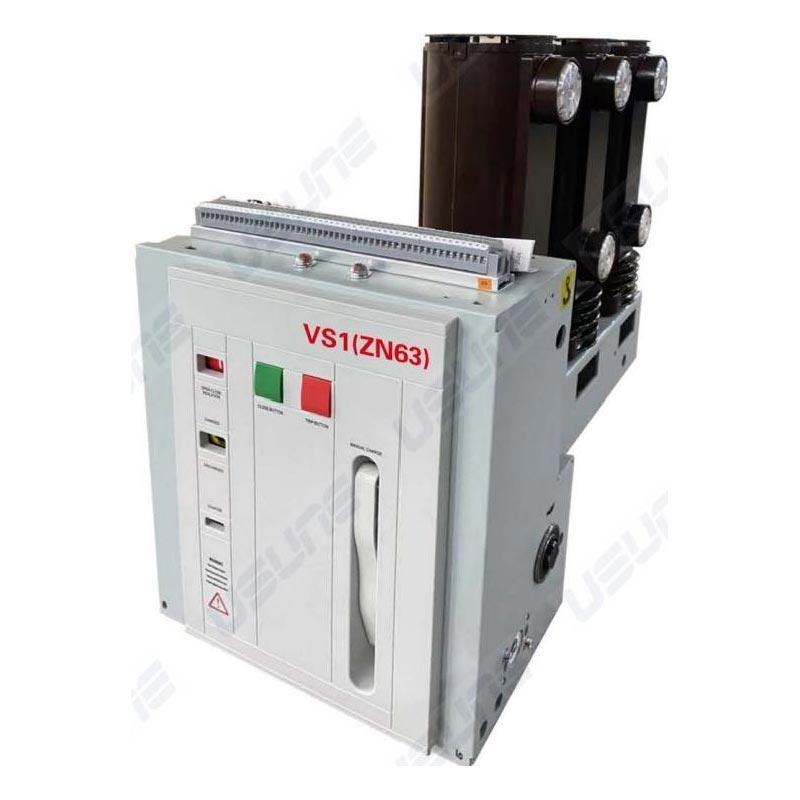

El disyuntor de vacío de tipo lateral Usune ofrece una gama completa de especificaciones y un rendimiento estable. el principal Los parámetros técnicos (tomando la serie VS1(ZN63)-24 como referencia principal) se muestran en la siguiente tabla:
| No. | Artículo | Unidad | Parámetro |
| 1 | Tensión nominal | kV | 24 |
| 2 | Voltaje máximo de trabajo | kV | 24 |
| 3 | Corriente nominal | A | Múltiples especificaciones como 630/1000/1250 |
| 4 | Corriente de ruptura nominal de cortocircuito | ka | 20/25, 31,5, 40 |
| 5 | Nivel de aislamiento nominal | kV | Frecuencia de potencia 65/79, Impulso 125/145 |
| 6 | Vida mecánica | veces | 10000 |
| 7 | Tensión nominal del mecanismo operativo (CC) | V | 110, 220 |
El mecanismo de operación y la cámara de extinción de arco están dispuestos en una estructura integrada, con el principal El circuito conductor es del tipo trifásico montado en el suelo. La cámara de extinción de arco al vacío está longitudinalmente instalado dentro de un cilindro aislante tubular de resina epoxi procesada por APG, lo que proporciona un excelente rendimiento de fuga, reducir la acumulación de polvo en la superficie de la cámara de extinción de arco, evitando la influencia de factores externos, y asegurando un buen aislamiento incluso en ambientes húmedos y muy contaminados. La serie VS1-12 es de instalación fija. tipo, adecuado para aparamenta fija, y puede usarse de forma independiente o aplicarse a una fuente de alimentación de red en anillo, tipo caja transformador y otros sistemas.
El disyuntor de vacío de tipo lateral emplea un mecanismo plano operado por resorte, que admite operaciones manuales y almacenamiento de energía eléctrica. El motor de operación está alojado dentro del gabinete frontal de la cámara de extinción de arco, dividido en cinco espacios de ensamblaje, cada uno de los cuales alberga los componentes de almacenamiento, transmisión, disparo y amortiguación de energía. El diseño integrado de la cámara de extinción de arco y el mecanismo operativo garantiza un alto grado de coincidencia entre el rendimiento operativo y los requisitos de apertura y cierre de la cámara de extinción de arco, reduciendo pasos intermedios, reduciendo el consumo de energía y el ruido, y mejorando el funcionamiento del disyuntor confiabilidad.
El disyuntor de vacío de tipo lateral es adecuado para ambientes interiores y debe cumplir con los siguientes requisitos: temperatura ambiente -15 ℃ a +40 ℃; humedad relativa promedio diaria ≤95%, promedio mensual ≤90%; altitud ≤1000m; intensidad sísmica ≤8 grados; y ausencia de polvo significativo, gases corrosivos u otra contaminación. Nota: Se requiere personalización para aplicaciones que exceden estos requisitos previa consulta con el fabricante.
Los disyuntores de vacío de tipo lateral se someten a rigurosas pruebas antes de salir de fábrica. Antes de energizar el circuito primario, se deben realizar los siguientes preparativos:
1. Verifique el equipo en busca de daños; si está dañado, deje de usarlo.
2. Limpie la superficie de aislamiento de cualquier contaminante.
3. Operar manualmente las funciones de almacenamiento de energía y apertura/cierre, observando que el estado sea normal.
4. Opere utilizando la fuente de alimentación operativa, confirmando que el estado es normal.
5. Avance/retraiga el disyuntor tipo carro de acuerdo con las especificaciones y confirme que la posición
El indicador es normal después de alcanzar la posición correcta.
Nota: Cuando se utiliza un dispositivo de enclavamiento de cierre, se debe conectar la alimentación para desbloquearlo antes de cerrar.
Estudio de caso: Aplicación en una gran empresa industrial y minera en China
Una gran empresa siderúrgica en China tiene un sistema eléctrico complejo con altos requisitos para el funcionamiento de los equipos. Control de frecuencia y corriente de cortocircuito. Después de comparar varios proveedores, la serie Usune VS1(ZN63)-24 Se seleccionó un disyuntor como dispositivo de protección central para el sistema de distribución de energía. Desde su Con su puesta en servicio en 2024, el sistema ha funcionado de manera estable durante más de 12 meses sin fallas, manejando con éxito Tres fallas de cortocircuito, protegiendo eficazmente el equipo y evitando pérdidas por cortes de energía. La empresa altamente reconoce las prestaciones del producto y los servicios de instalación y puesta en marcha prestados por el fabricante.

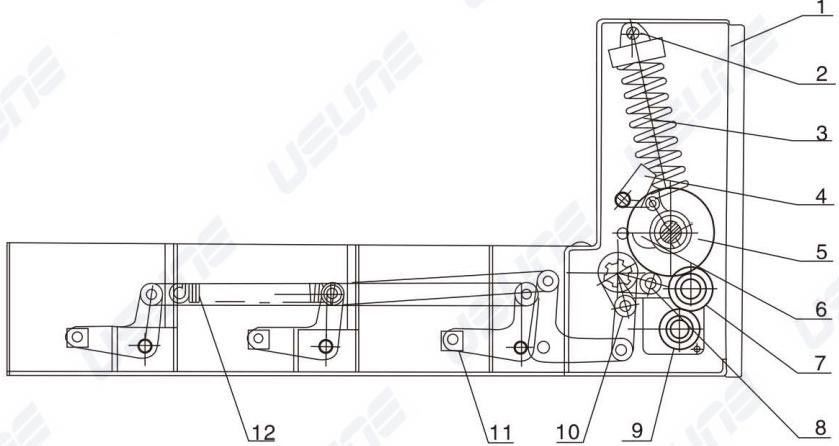

1.Caja de interruptores
2.Perno de pestaña
3.Resorte de cierre
4.Accesorios de cierre
5.Principal del cableado eléctrico interno
6.Mecanismo de leva/funcionamiento del mecanismo
7.Mecanismo de transmisión de la rueda dentada
8.Palanca de conexión de entrada
9.motor cargado
10.Mecanismo de transmisión de cuatro palancas
11.Bloque de transmisión
12.Mecanismo de disparo
Compromiso de proveedor y fabricante: Usune, como fabricante profesional de equipos eléctricos de alto voltaje en China posee una fábrica estandarizada y un equipo profesional de I+D, producción y posventa. como confiable Proveedor, nos adherimos al principio de "calidad primero, cliente primero", controlando estrictamente todos los aspectos de producción para garantizar que los productos cumplan con los estándares y las necesidades de los usuarios; Ofrecemos servicios postventa integrales que incluyen orientación de instalación in situ, puesta en servicio, mantenimiento y capacitación técnica, e innovar y mejorar continuamente. Optimizar nuestros productos para apoyar el desarrollo de la industria de transmisión y distribución de energía.
