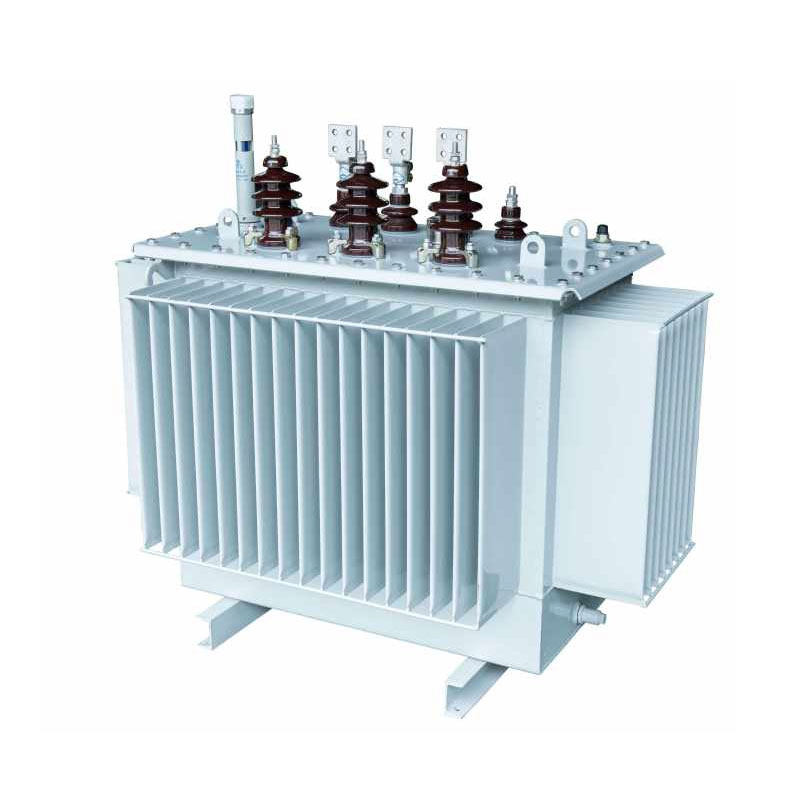

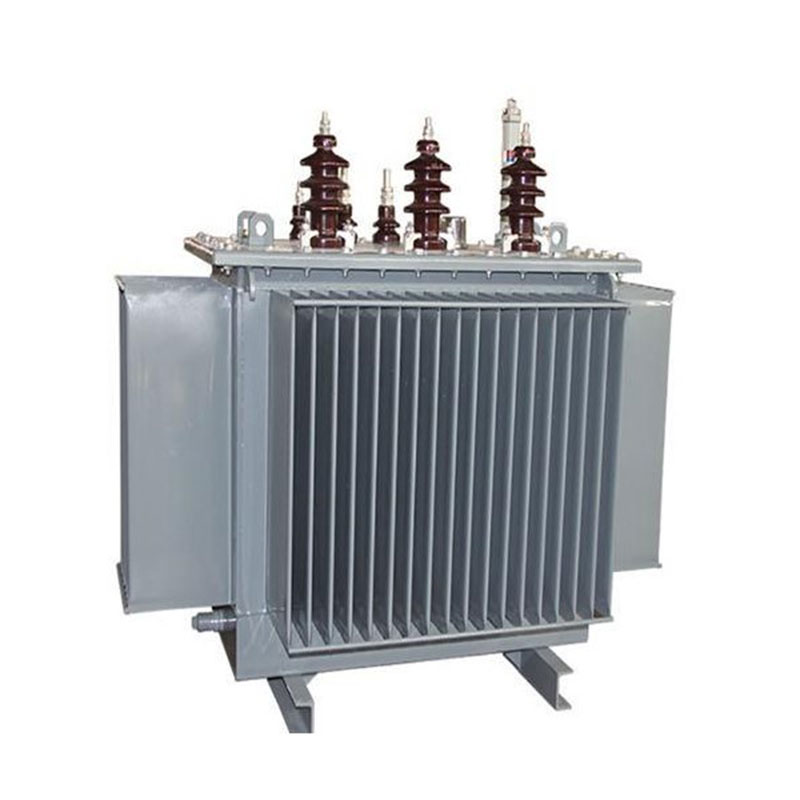

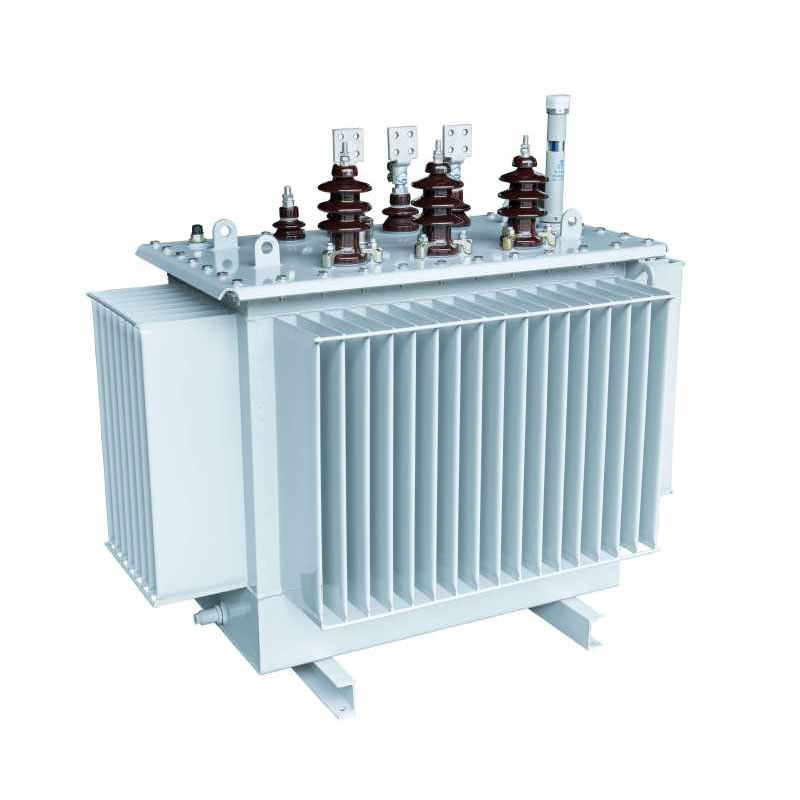

Transformador sumergido en aceite trifásico 4000KVA

El transformador sumergido en aceite trifásico Usune de 4000 kVA cubre los tres niveles de voltaje principales de 10 kV, 20 kV y 36 kV, lo que representa un transformador de distribución mejorado, de alta eficiencia y que ahorra energía. Alejándose de lo tradicional Estructuras de núcleo de laminación apilada, adopta un diseño de núcleo enrollado 3D triangular equilátero. Este diseño resulta en una sección transversal de la columna del núcleo que se aproxima a un círculo, un ajuste perfecto del devanado y un circuito magnético sin espacios, fundamentalmente resolver problemas comunes que se encuentran en los transformadores tradicionales, como desequilibrio trifásico, altas pérdidas operativas y ruido excesivo.

Respaldado por líneas de producción estandarizadas y rigurosos sistemas de control de calidad, el producto ofrece una sólida protección ambiental. adaptabilidad y alta estabilidad operativa. Satisface las demandas de suministro de energía confiable y a largo plazo de complejos escenarios, incluidas actualizaciones de la red, producción industrial e integración de subestaciones prefabricadas, mientras se ofrece excelentes beneficios de ahorro de energía y valor económico.

Características estructurales principales y ventajas del producto

1. Estructura central optimizada: pérdida ultrabaja y funcionamiento silencioso

El núcleo está construido con láminas de acero al silicio de grano orientado de alta pureza, procesadas con materiales importados de Georg alemán. equipos transversales. Utiliza un proceso de unión de precisión de 45° y una sección transversal circular de varias etapas. Estructura formada por laminación, reduciendo eficazmente las fugas magnéticas y las pérdidas por histéresis. el equilátero El diseño triangular garantiza que las trayectorias magnéticas de las tres fases sean iguales y minimizadas. Por completo Al eliminar los espacios de aire del circuito magnético, el diseño reduce significativamente las pérdidas sin carga y el ruido de funcionamiento. suprime la generación del tercer armónico y logra un equilibrio de potencia trifásico preciso.

2. Diseño de bobina reforzada con resistencia superior a cortocircuitos e impactos.

La bobina de alto voltaje utiliza un diseño de devanado cilíndrico, mientras que la bobina de bajo voltaje admite ambos cilindros. y procesos de bobinado de láminas. La estructura optimizada de la bobina garantiza una distribución racional del circuito magnético, mejorando significativamente la resistencia del transformador a impactos de cortocircuito y sobrecargas, por lo tanto de manera efectiva evitando la deformación de la bobina o fallas del equipo causadas por fluctuaciones de la red. La estructura de bobinado concéntrico. mejora la estabilidad estructural general, garantizando un funcionamiento seguro y estable en condiciones de carga a largo plazo.

3. Tanque corrugado resistente a la corrosión diseñado para condiciones duras y una larga vida útil

El tanque está fabricado con acero laminado en frío de alta precisión utilizando una producción especializada de tanques corrugados Georg. línea. La superficie está recubierta con un acabado anticorrosión especializado de grado petroquímico que resiste el aceite y corrosión química, lo que lo hace adecuado para diversos entornos operativos industriales hostiles. el integrado La estructura corrugada proporciona una disipación de calor eficiente y se adapta automáticamente a la expansión térmica y contracción del aceite del transformador; Además, el diseño interno aislado de aire retarda efectivamente el envejecimiento de el aceite aislante, extendiendo significativamente la vida útil general del equipo.

4. Estructura de aislamiento Clase A que garantiza un alto factor de seguridad operativa.

El transformador sumergido en aceite trifásico de 4000 kVA emplea una estructura de aislamiento Clase A en todas partes. Con alta y Bobinas de bajo voltaje dispuestas concéntricamente, el espacio entre bobinas utiliza un diseño que combina fundas de cartón y pequeños huecos de aceite para optimizar el aislamiento interno y los sistemas de disipación de calor. Esto mejora efectivamente la La resistencia del aislamiento del equipo, elimina los incidentes de rotura del aislamiento y garantiza un funcionamiento continuo y seguro. bajo carga nominal y condiciones de sobrecarga moderada.

Tipo de producto

Conservación de energía, reducción de carbono y beneficios económicos

El transformador sumergido en aceite trifásico Usune de 4000 kVA cuenta con un excelente rendimiento de ahorro de energía. Operación anual Los costos y las emisiones de carbono se pueden calcular con precisión utilizando fórmulas estándar de la industria, proporcionando soporte de datos para Evaluaciones energéticas del proyecto y presupuesto de costos:

1. Fórmula del costo anual de la electricidad: Costo anual de la electricidad (CNY/año) = [Pérdida sin carga (kW) + Pérdida con carga (kW) × (Promedio Tasa de carga)²] × 365 días × 24 horas × Precio de la electricidad
2. Fórmula de emisión anual de carbono: Emisiones anuales de CO₂ = [Pérdida sin carga (kW) + Pérdida con carga (kW) × (Tasa de carga promedio)²] × 365 días × 24 horas × Factor de emisión de carbono (kg-CO₂/kWh)

En comparación con los transformadores tradicionales de la misma capacidad, este producto presenta menores pérdidas sin carga y con carga. en escenarios que requieren un funcionamiento continuo a largo plazo, como la producción industrial y las redes eléctricas urbanas, efectivamente reduce los costos de electricidad y reduce las emisiones de carbono. Cumple totalmente con los estándares de ahorro de energía de la red y verde. requisitos de producción industrial, ofreciendo extraordinarios beneficios económicos y medioambientales.

Parámetros técnicos

Transformador de distribución trifásico sumergido en aceite serie S11 de 10kV

Nota: Para transformadores con capacidad nominal de 500 kVA y menos, la pérdida de carga por encima de la rampa en la tabla es aplicable a el dyn11 grupo de conexión, y la pérdida de carga debajo de la rampa es aplicable al grupo de conexión Yyn0.

Transformador de distribución sumergido en aceite trifásico serie S13 de 10kV

Transformador de distribución trifásico sumergido en aceite serie S14 de 10kV

Referencia del proyecto

Proyecto de lanzamiento de cohetes espaciales Cas

Informe de prueba

Casos prácticos de aplicación de ingeniería

Caso 1: Proyecto de Distribución de Energía para un Parque Industrial Textil

Un gran grupo textil de Shandong opera sus líneas de producción continuamente durante todo el año, exigiendo niveles extremadamente altos. Estabilidad del suministro de energía. El proyecto utiliza múltiples transformadores sumergidos en aceite Usune de 4000kVA y 10kV para manejar la distribución de energía central del parque. Desde su puesta en servicio, el equipo ha funcionado sin problemas con poco ruido y bajo consumo de energía. Resolvió problemas anteriores, como la inestabilidad del voltaje trifásico y el alto consumo de energía. asociado con transformadores envejecidos, lo que reduce efectivamente la electricidad anual y la operación y mantenimiento de la empresa. costes y al mismo tiempo garantizar un suministro de energía estable para las líneas de producción textil.

Caso 2: Proyecto de Apoyo a Subestaciones Prefabricadas Urbanas

Para un proyecto de mejora de la red eléctrica en una ciudad costera del sur de China, se utilizaron transformadores sumergidos en aceite Usune de 4000 kVA y 20 kV. fueron seleccionados para equipar subestaciones prefabricadas. Con una estructura compacta y fuerte ambiental. adaptabilidad, el producto encaja perfectamente en diseños urbanos compactos y soporta operaciones complejas en exteriores. condiciones. El equipo ha funcionado de forma segura durante más de dos años sin interferencias armónicas y con condiciones estables. salida de voltaje, mejorando significativamente la calidad del suministro de energía para áreas urbanas comerciales y residenciales y facilitar la implementación eficiente de la mejora de la red de la ciudad.
