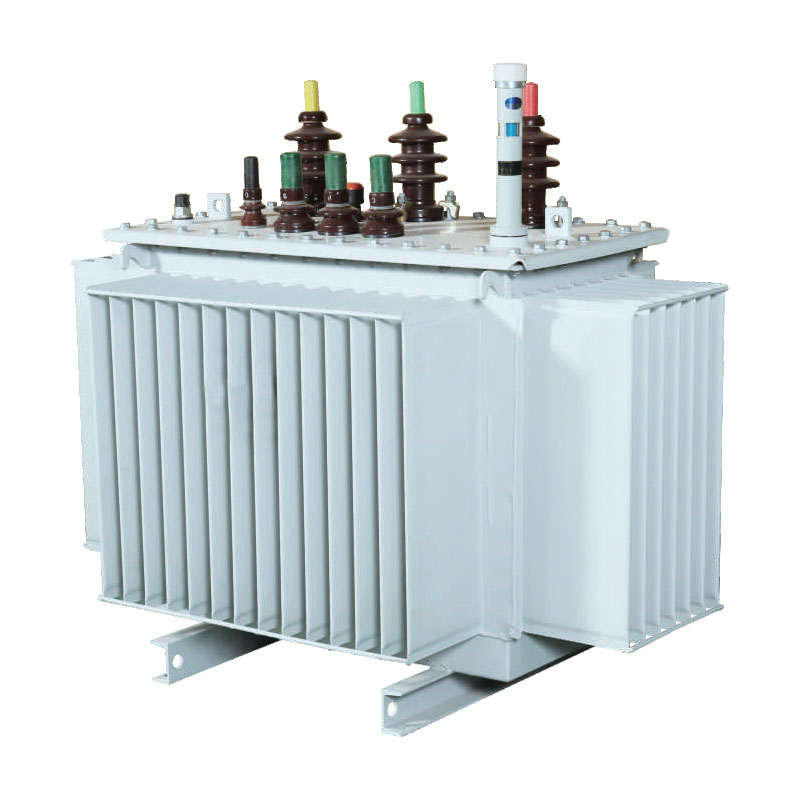

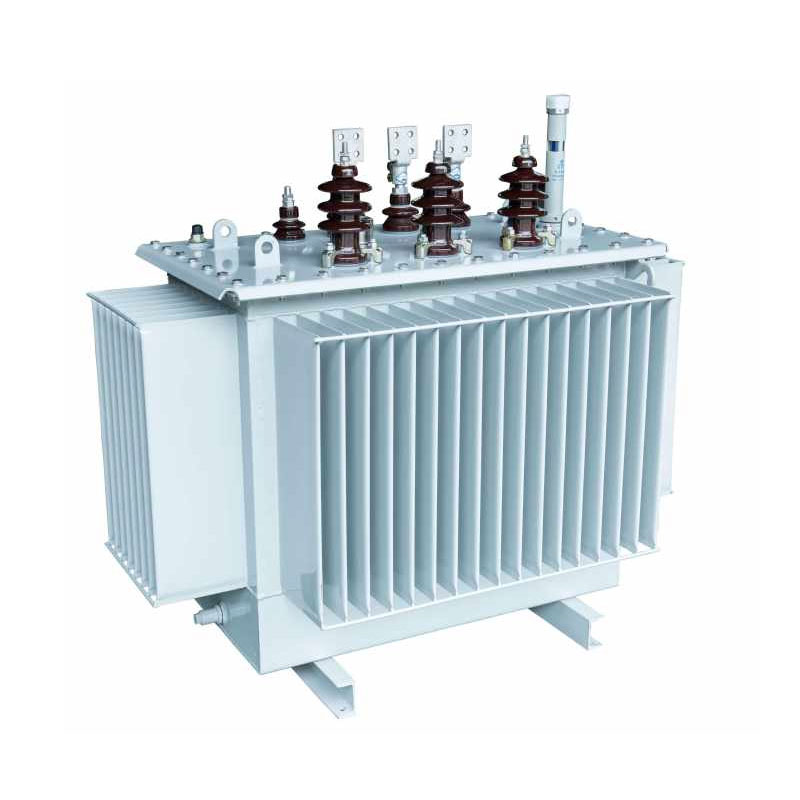

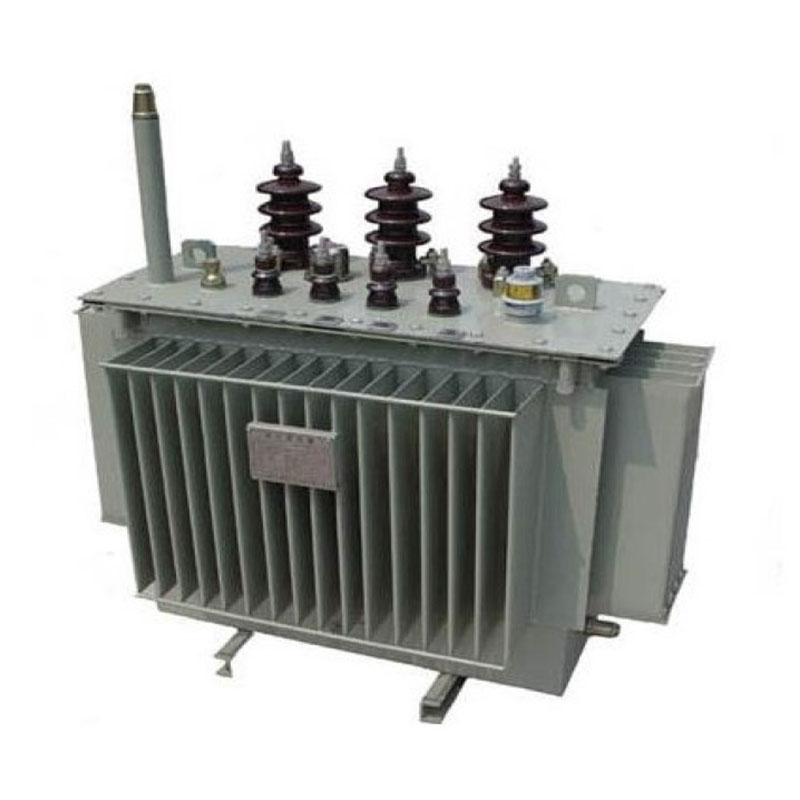

Transformador autoenfriado sumergido en aceite de 630 kVA

Este transformador autoenfriado sumergido en aceite de 630 kVA representa una nueva generación de sistemas de distribución de alto rendimiento. transformadores. Su núcleo utiliza un diseño de herida 3D basado en una configuración de triángulo equilátero, asegurando el más corto y caminos magnéticos de igual longitud para las tres fases con espacios de aire cero, mientras que la sección transversal de la columna central se aproxima a un círculo. En comparación con los equipos tradicionales, reduce eficazmente las pérdidas y el ruido, logra una precisión equilibrio trifásico, suprime terceros armónicos y ofrece un rendimiento eléctrico significativamente optimizado.

La unidad, que admite niveles de voltaje de 10 kV, 20 kV y 36 kV, emplea un método de autoenfriamiento sumergido en aceite que no requiere Equipo de refrigeración externo, lo que garantiza una fácil operación y mantenimiento, así como una gran adaptabilidad a diversos trabajos. condiciones. Es ampliamente utilizado en redes urbanas y rurales, empresas industriales y mineras y subestaciones integradas. aplicaciones. Respaldado por una cadena de suministro madura, Usune, un proveedor confiable de equipos eléctricos, proporciona productos estandarizados, Productos de alta calidad y servicios integrales de soporte para clientes globales.

Características estructurales principales y ventajas técnicas

1. Núcleo de alta precisión y bajas pérdidas

El núcleo está construido con láminas de acero al silicio de grano orientado de alta permeabilidad, procesadas con GEORG importado. equipo de corte transversal y una técnica de empalme sin costura de 45° para eliminar por completo los espacios de aire del circuito magnético. el Las láminas se forman en una sección transversal circular de varios pasos, lo que reduce significativamente la reluctancia magnética, sin carga. pérdidas y ruido de funcionamiento. Este diseño resuelve problemas comunes a los transformadores tradicionales, como los trifásicos. desequilibrio y pérdidas elevadas, garantizando así un funcionamiento a largo plazo y de bajo consumo.

2. Estructura de bobina de alta resistencia a impactos

El devanado de alto voltaje utiliza una estructura cilíndrica, mientras que el devanado de bajo voltaje ofrece una opción entre Configuraciones cilíndricas y de lámina para adaptarse a condiciones de funcionamiento específicas. Este diseño optimiza el flujo magnético. distribución, mejorando efectivamente la resistencia del equipo a cortocircuitos y sobretensiones mientras evitando el sobrecalentamiento localizado. Garantiza una estabilidad operativa superior y resistencia a interferencias, lo que lo hace Adecuado para entornos complejos como sitios industriales y redes eléctricas exteriores.

3. Tanque de aceite corrugado duradero y resistente a la corrosión

El tanque se fabrica con acero laminado en frío de precisión utilizando una línea de producción de tanques corrugados especializada y Cuenta con un revestimiento de superficie anticorrosión, lo que le permite soportar condiciones duras como la exposición al aceite y Corrosión química. El diseño corrugado combina una disipación de calor eficiente con una deformación adaptativa. capacidades; Se adapta a la expansión y contracción térmica del aceite aislante, mantiene un aire completo. sello para retardar el envejecimiento del aceite y extiende significativamente la vida útil del equipo.

4. Estructura de aislamiento de alta seguridad

El transformador autoenfriado sumergido en aceite de 630 kVA emplea una estructura de aislamiento Clase A con concéntricos de alta y devanados de baja tensión. El aislamiento entre bobinas utiliza un diseño compuesto que combina fundas de cartón con pequeñas espacios de aceite: para garantizar una alta rigidez dieléctrica y un excelente rendimiento de sellado. Este diseño mitiga eficazmente riesgos de seguridad como fugas, cortocircuitos y roturas del aislamiento, admite un funcionamiento continuo las 24 horas y Cumple con las normas nacionales de seguridad eléctrica.

Tipo de producto

Conservación de energía y análisis de beneficios económicos

El transformador autoenfriado sumergido en aceite de 630 kVA ofrece capacidades excepcionales de ahorro de energía y reducción de carbono. Las fórmulas estandarizadas permiten el cálculo preciso de los costos anuales de electricidad y las emisiones de carbono, proporcionando soporte basado en datos para actualizaciones corporativas de eficiencia energética y gestión de costos. Las fórmulas básicas son las siguientes:

1. Fórmula del costo anual de la electricidad: Costo anual de la electricidad (CNY/año) = [Pérdida sin carga (kW) + Pérdida con carga (kW) × (Promedio Factor de carga)²] × 365 × 24 × Precio de la electricidad
2. Fórmula de emisión anual de CO₂: Emisiones anuales de carbono (kg) = [Pérdida sin carga (kW) + Pérdida con carga (kW) × (Carga promedio Factor)²] × 365 × 24 × Factor de emisión de carbono (kg-CO₂/kWh)

En comparación con los transformadores tradicionales y obsoletos, este producto presenta menores pérdidas sin carga y con carga, significativamente reducir los costos de electricidad y las emisiones de carbono en consonancia con las políticas de mejora de la energía verde. Ofrece alta rentabilidad para una operación a largo plazo y un período de recuperación corto, brindando valor tanto económico como ambiental.

Parámetros técnicos

Transformador de distribución trifásico sumergido en aceite serie S11 de 10kV

Nota: Para transformadores con capacidad nominal de 500 kVA y menos, la pérdida de carga por encima de la rampa en la tabla es aplicable a el dyn11 grupo de conexión, y la pérdida de carga debajo de la rampa es aplicable al grupo de conexión Yyn0.

Transformador de distribución sumergido en aceite trifásico serie S13 de 10kV

Transformador de distribución trifásico sumergido en aceite serie S14 de 10kV

Referencia del proyecto

Proyecto de lanzamiento de cohetes espaciales Cas

Informe de prueba

Casos de aplicación del mundo real

1. Proyecto de mejora de la red urbana y rural

En un proyecto de mejora de la red rural en Zhejiang, se reemplazaron en lotes equipos obsoletos y con altas pérdidas. Dirigiéndose problemas tales como fluctuaciones de carga significativas, desequilibrio trifásico y armónicos excesivos, esto producto, que aprovecha las ventajas de un núcleo enrollado 3D para la estabilización y el equilibrio del voltaje, fundamentalmente mejorado calidad del suministro eléctrico. Las mediciones de campo mostraron una reducción de más del 30% en la pérdida sin carga por unidad y una caída del 40% en la tasa de falla del suministro de energía para el área de distribución. La unidad es adecuada para operaciones rurales complejas. condiciones, facilitando actualizaciones de la red energéticamente eficientes.

2. Proyecto de estación de carga para camiones pesados

Una estación de carga para camiones pesados en Suzhou desplegó múltiples unidades de este modelo de transformador para soportar operaciones que implican el arranque/parada frecuente de pilotes de carga y cambios repentinos de carga. Con excelente calor Rendimiento de disipación (autoenfriamiento sumergido en aceite), el transformador mantiene la bobina estable y controlable temperaturas durante el funcionamiento a plena carga sin disparos relacionados con el sobrecalentamiento. Esto garantiza un funcionamiento ininterrumpido las 24 horas. operación de la estación, reduciendo efectivamente los costos asociados con el mantenimiento y el tiempo de inactividad.

Preguntas frecuentes

P1: ¿Qué niveles de voltaje y escenarios de aplicación son compatibles con el Usune 630kVA autorefrigerado sumergido en aceite? transformador?

El producto admite todas las clasificaciones de alto voltaje convencionales (10 kV, 20 kV y 36 kV) y es adecuado para aplicaciones tales como actualizaciones de redes urbanas y rurales, distribución de energía industrial y minera, estaciones de carga y Subestaciones prefabricadas o modulares. Cuenta con un diseño de autoenfriamiento sumergido en aceite y sin ventilador adecuado para exteriores instalación; es resistente a temperaturas extremas, polvo y corrosión leve, lo que ofrece una adaptabilidad excepcional a diversas condiciones de funcionamiento.

P2: ¿Cuáles son las ventajas específicas de ahorro de energía de este transformador y cómo reduce los costos?

La principal característica de ahorro de energía del producto es su estructura central enrollada sin espacios en 3D, que reduce significativamente el campo magnético. pérdidas en circuito, sin carga y con carga, al tiempo que reduce eficazmente las pérdidas armónicas y relacionadas con el calor. Bajo estándar condiciones de funcionamiento, reduce el consumo total de energía entre un 20% y un 30% en comparación con los equipos convencionales del misma capacidad. Esto conduce a ahorros significativos en los costos anuales de electricidad y a una reducción de las emisiones de carbono, alineando con políticas de energía verde y generando beneficios económicos excepcionales a largo plazo.

P3: ¿Cuáles son las ventajas con respecto a la vida útil del equipo y la operación y mantenimiento diarios (O&M)?

El equipo utiliza un tanque de aceite corrugado aislado por aire y materiales aislantes anticorrosión Clase A, que Retrasa significativamente el envejecimiento del aceite y de la propia unidad, lo que resulta en una vida útil más larga que la estándar. transformadores. Cuenta con una baja tasa de fallas y una fuerte resistencia a golpes e interferencias. Mantenimiento de rutina solo requiere controles periódicos de los niveles de aceite y el estado del aislamiento, lo que hace que la operación y el mantenimiento sean simples y rentables: ideal para escenarios que requieren un funcionamiento ininterrumpido a largo plazo.
