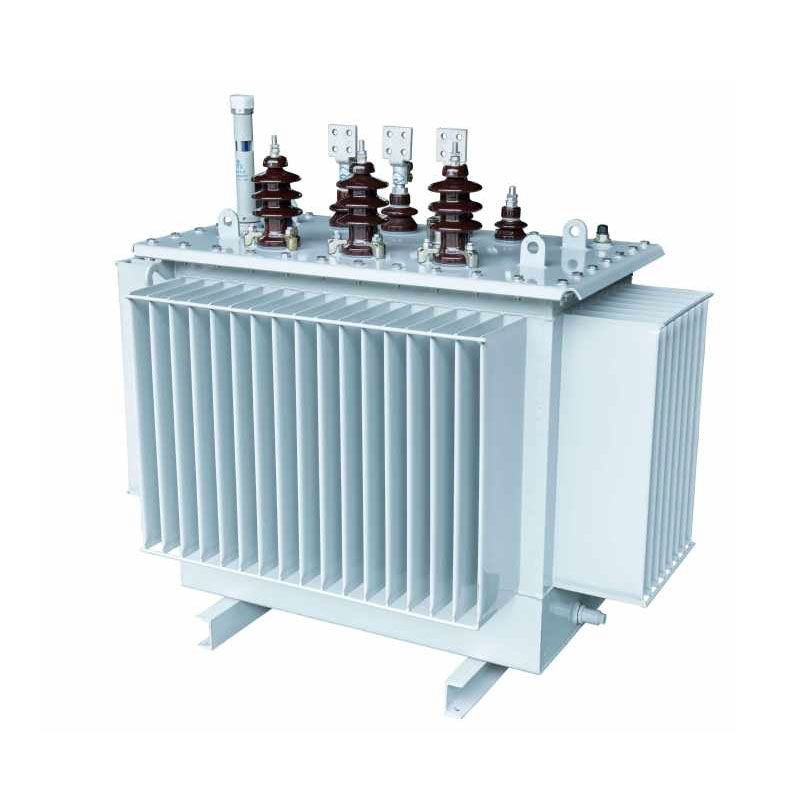

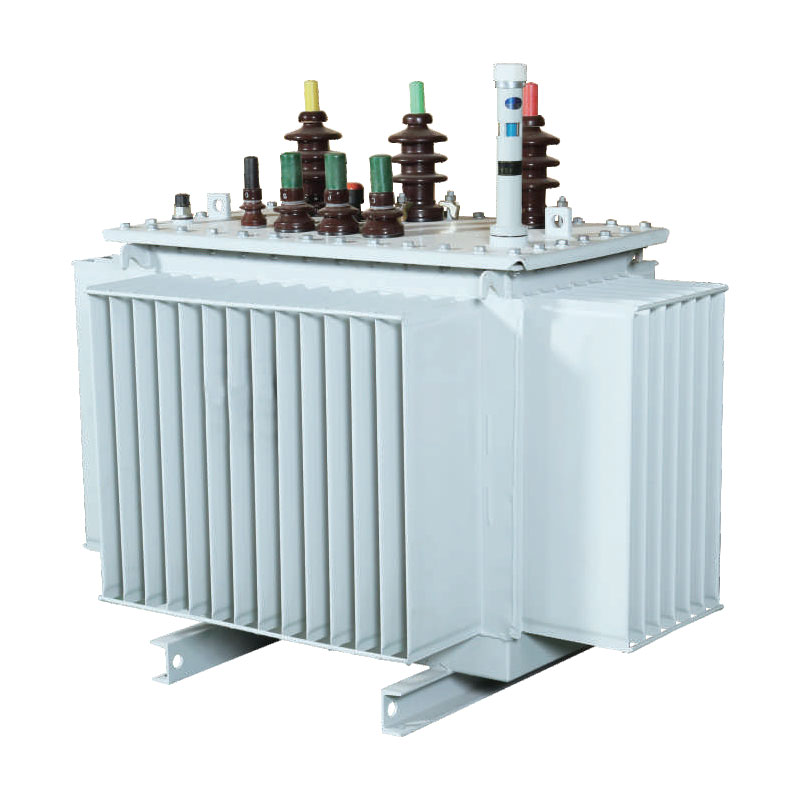

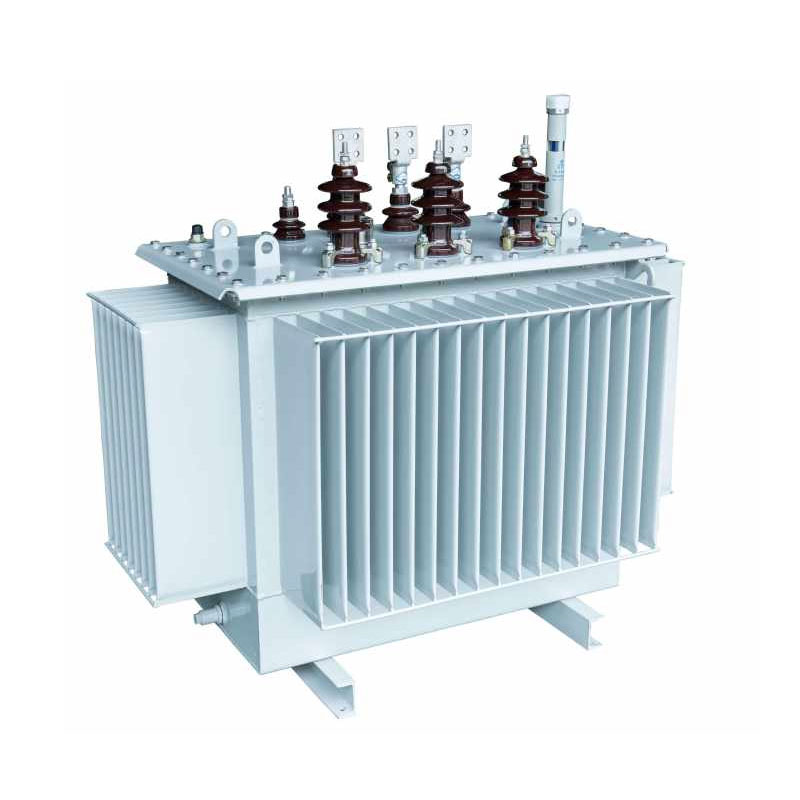

Transformadores de distribución sumergidos en líquido de 2500 KVA

Optimizado para aplicaciones de distribución de media tensión de 10 kV, 20 kV y 36 kV, distribución sumergida en líquido Usune de 2500 kVA Los transformadores se diferencian de los modelos tradicionales de núcleo apilado al utilizar una estructura de núcleo enrollado 3D triangular equilátero. dando como resultado un sistema de circuito magnético más eficiente. El diseño logra un circuito magnético sin espacios con iguales y Longitudes de recorrido mínimas en las tres fases, lo que reduce significativamente las pérdidas sin carga y el ruido de funcionamiento, al tiempo que garantiza Equilibrio trifásico de alta precisión y supresión del tercer armónico. Combinado con aislamiento maduro sumergido en aceite Tecnología y diseño anticorrosión de grado industrial, los transformadores se adaptan a condiciones de funcionamiento complejas y totalmente cumplir con los requisitos de estandarización de las redes inteligentes modernas.

Fabricados y probados estrictamente de acuerdo con los estándares de la industria, estos transformadores son adecuados para actualizaciones de la red. en zonas urbanas y rurales, así como suministro de energía para empresas industriales y mineras. Se integran perfectamente con Transformadores combinados y subestaciones prefabricadas, que ofrecen una gran versatilidad de aplicación y alta operativa. estabilidad.

Características estructurales principales y ventajas técnicas

1. Estructura central optimizada: bajas pérdidas y bajo ruido

El núcleo utiliza láminas de acero al silicio de grano orientado de alta permeabilidad y baja histéresis. Estos están cortados con precisión. utilizando equipos de corte transversal alemán GEORG y ensamblados mediante un proceso de unión sin costuras de 45°. Las hojas se apilan para Forman una sección transversal circular de varios pasos, eliminando por completo las fugas magnéticas y las pérdidas por entrehierro. esto Reduce eficazmente el consumo de energía sin carga y el ruido de funcionamiento, asegurando la estabilidad del circuito magnético a largo plazo y desempeño consistente.

2. Diseño de bobina de alta resistencia con excelente resistencia a cortocircuitos

Los transformadores de distribución sumergidos en líquido de 2500kVA presentan una configuración de bobina diferenciada: la de alta tensión La bobina utiliza una estructura cilíndrica, mientras que la bobina de bajo voltaje ofrece una opción entre cilíndrica y tipo lámina. estructuras. Este diseño mejora significativamente la resistencia del equipo a impactos de cortocircuito y mecánicos. Estabilidad, evitando eficazmente la deformación de la bobina o daños causados por cortocircuitos repentinos de la red. Además, Optimiza la distribución del campo magnético, asegurando un funcionamiento más eficiente del circuito magnético y una mayor potencia general. eficiencia de transmisión.

3. Tanque de calidad industrial que ofrece alta durabilidad y versatilidad

El tanque está construido con láminas de acero laminadas en frío de alta precisión, fabricadas en un sistema corrugado GEORG especializado. Línea de producción de tanques. La superficie está acabada con un revestimiento anticorrosión de grado petroquímico que resiste el aceite, productos químicos y oxidación, lo que lo hace adecuado para entornos industriales hostiles y condiciones de funcionamiento al aire libre. el La estructura corrugada proporciona una disipación de calor eficiente al mismo tiempo que se adapta a la expansión y contracción térmica. del aceite aislante durante el funcionamiento. Un diseño completamente sellado aísla la unidad del aire, lo que ralentiza significativamente el envejecimiento del aceite aislante y prolongación de la vida útil general del equipo.

4. Estructura de aislamiento Clase A que garantiza un funcionamiento seguro y estable.

El equipo emplea un sistema de aislamiento Clase A con disposiciones de bobinas concéntricas de alto y bajo voltaje; el El espacio entre bobinas utiliza una estructura que combina fundas de cartón con pequeñas barreras de aceite. esta en capas El diseño de aislamiento distribuye uniformemente la tensión del campo eléctrico y mejora la resistencia general del aislamiento, de manera efectiva. evitando fallas de aislamiento y fallas de descarga, garantizando así una operación segura y a largo plazo bajo ambas condiciones nominales. y condiciones de carga parcial.

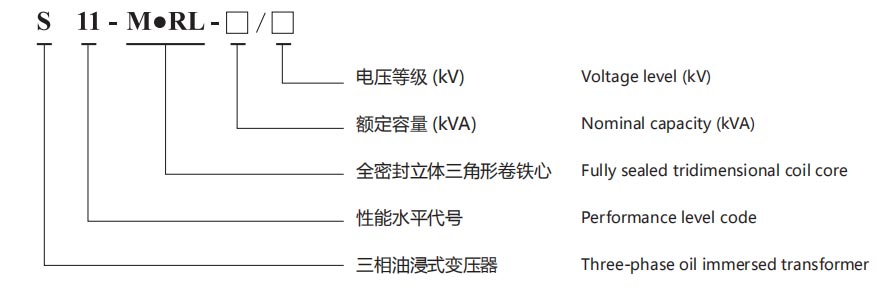

Tipo de producto

Conservación de energía y beneficios económicos

El transformador de distribución sumergido en líquido Usune de 2500kVA ofrece importantes ventajas de ahorro de energía, de manera efectiva reducir tanto los costos operativos como las emisiones de carbono para las empresas. Las fórmulas de cálculo de beneficios principales que aparecen a continuación permiten para la cuantificación precisa del valor económico y ambiental:

1.Fórmula del costo anual de la electricidad: Costo anual de la electricidad (CNY/año) = [Pérdida sin carga (kW) + Pérdida con carga (kW) × (Promedio Factor de Carga)²] × 365 días × 24 horas × Precio de la Electricidad
2.Fórmula de emisión de carbono: Emisiones anuales de CO₂ = [Pérdida sin carga (kW) + Pérdida con carga (kW) × (Factor de carga promedio)²] × 365 días × 24 horas × Factor de emisión de carbono (kg-CO₂/kWh)

En comparación con los transformadores tradicionales de la misma capacidad, este producto presenta menores pérdidas sin carga y con carga. La operación a largo plazo reduce continuamente los costos de electricidad y reduce las emisiones de carbono, alineándose con "Dual Carbon" políticas y estándares corporativos de producción verde, al mismo tiempo que brindan beneficios económicos y ambientales excepcionales.

Parámetros técnicos

Transformador de distribución trifásico sumergido en aceite serie S11 de 10kV

Nota: Para transformadores con capacidad nominal de 500 kVA y menos, la pérdida de carga por encima de la rampa en la tabla es aplicable a el dyn11 grupo de conexión, y la pérdida de carga debajo de la rampa es aplicable al grupo de conexión Yyn0.

Transformador de distribución sumergido en aceite trifásico serie S13 de 10kV

Transformador de distribución trifásico sumergido en aceite serie S14 de 10kV

Referencia del proyecto

Proyecto de lanzamiento de cohetes espaciales Cas

Informe de prueba

Caso de aplicación del mundo real

En 2025, se implementaron con éxito ocho transformadores de distribución sumergidos en líquido Usune de 2500 kVA y 10 kV en un lugar clave. Proyecto de renovación de la red urbano-rural en Shouguang, Shandong. Estas unidades suministran energía a los modernos invernaderos agrícolas, parques industriales y áreas residenciales: aplicaciones que exigen estándares rigurosos para la estabilidad del equipo, la energía eficiencia y adaptabilidad ambiental.

Después de la puesta en servicio, las unidades de subestación prefabricadas funcionaron de manera estable durante todo el año sin fallas. El ruido de funcionamiento medido se mantuvo por debajo de 55 dB, el desequilibrio trifásico fue inferior al 1 % y la supresión del tercer armónico el desempeño fue excelente. En comparación con los transformadores heredados que reemplazaron, el proyecto logró una reducción del 17,8% en pérdidas totales y ahorró más de 260.000 CNY en costos anuales de electricidad. El diseño del tanque completamente sellado elimina problemas relacionados con el envejecimiento y las fugas del aceite aislante; El rendimiento anual sin fallos valida plenamente la estabilidad del producto. y ventajas de ahorro de energía en entornos de red urbano-rural.

Preguntas frecuentes

P1: ¿Qué niveles de voltaje y escenarios de aplicación tienen los transformadores de distribución sumergidos en líquido Usune de 2500 kVA? apoyo?

La línea de productos cubre niveles de media tensión de 10 kV, 20 kV y 36 kV, lo que la hace adecuada para redes urbanas y rurales. renovaciones, empresas industriales y mineras, parques comerciales y escenarios de suministro de energía residencial. Se han implementado optimizaciones especializadas para transformadores combinados y subestaciones prefabricadas, lo que permite para cumplir con los requisitos operativos y de instalación para entornos al aire libre, condiciones industriales adversas y Sitios de distribución urbana compactos.

P2: ¿Cuáles son las principales ventajas de este producto en comparación con los transformadores tradicionales de la misma capacidad?

Hay tres ventajas principales: en primer lugar, utiliza una estructura central enrollada tridimensional sin espacios, lo que resulta en menores pérdidas y ruidos, así como una alimentación trifásica más equilibrada y estable. En segundo lugar, la bobina optimizada y Las estructuras de los tanques proporcionan una resistencia superior a los cortocircuitos y a la corrosión, lo que lleva a una menor tasa de fallas del equipo. En tercer lugar, el diseño completamente sellado y aislado de aire retarda el envejecimiento del aceite aislante, extendiendo la vida útil en más de 20% en comparación con los equipos tradicionales y reduciendo los costos de operación y mantenimiento a largo plazo.

P3: ¿Cuáles son los beneficios de ahorro de energía y reducción de carbono de los transformadores de distribución sumergidos en líquido de 2500 kVA? demostrado en operación real?

El producto minimiza las pérdidas operativas en la fuente mediante circuitos magnéticos optimizados y diseño estructural; Las pérdidas medidas sin carga y con carga superan a las de los equipos tradicionales que cumplen con los estándares nacionales. Basado en Fórmulas estandarizadas de consumo de energía y emisiones de carbono, el funcionamiento a largo plazo reduce constantemente la electricidad. costos para las empresas. Además, la reducción de las pérdidas de energía reduce directamente las emisiones de carbono en el lado del suministro de energía, Facilitar actualizaciones ecológicas y bajas en carbono para proyectos de redes y empresas manufactureras, brindando así ambas cosas. valor económico y ambiental.
