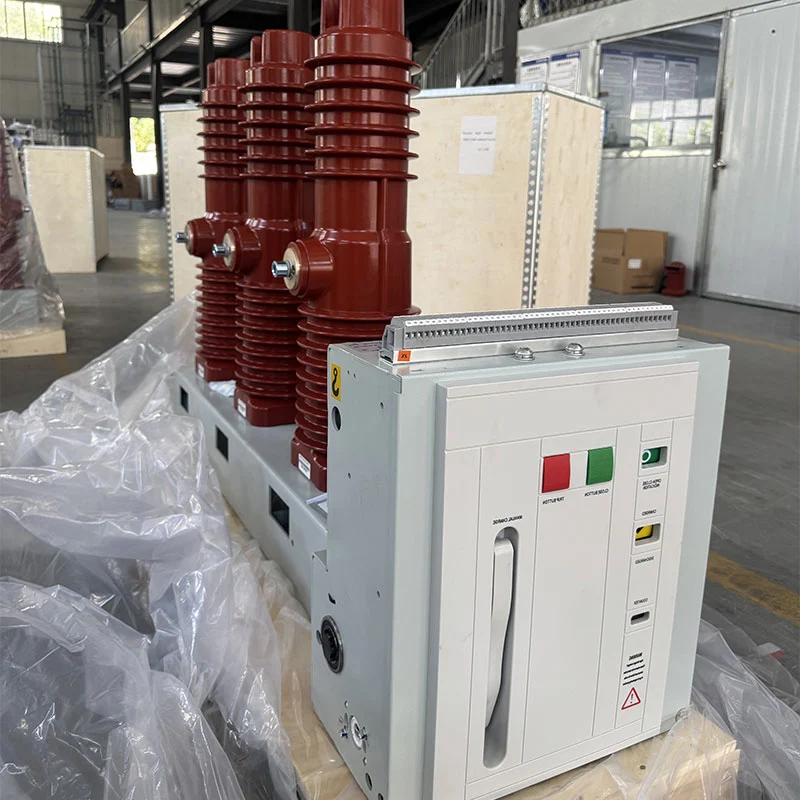

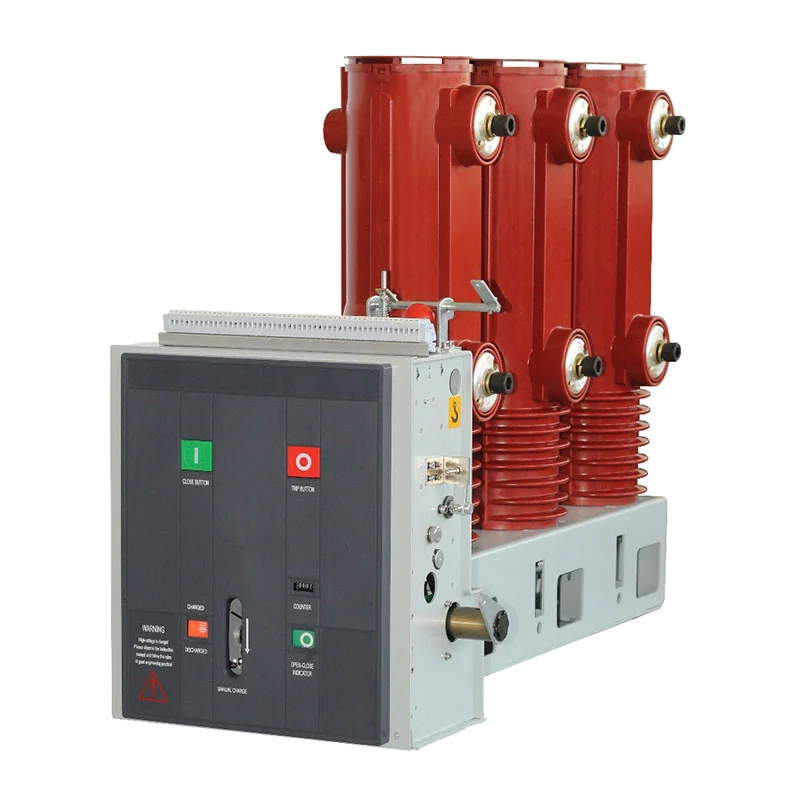

A diferencia de los gabinetes de distribución completos, este disyuntor de vacío para interiores ZN85C-40.5 de 40,5 kV se centra en el núcleo Función de conmutación del circuito de potencia. Su estructura lateral fija, su mecanismo de operación de resorte modular y La tecnología de interrupción de vacío proporciona una solución práctica para aplicaciones interiores de clase 40,5 kV, incluidos sistemas donde se requieren operaciones de conmutación frecuentes.
El mecanismo de operación está diseñado específicamente para las características de un disyuntor de vacío de 40,5 kV. eso Adopta un mecanismo de resorte modular instalado dentro del marco del interruptor, lo que permite las características de salida mecánica. para cumplir con los requisitos operativos del interruptor en vacío.
El mecanismo está diseñado alrededor de la disposición superior e inferior del interruptor y forma una parte integrada del estructura general. Esta configuración simplifica la ruta de transmisión mecánica al tiempo que proporciona una base estable para operaciones de cierre y apertura.
La configuración de montaje lateral fijo está destinada a equipos eléctricos de interior donde el disyuntor se instala como un componente de conmutación dedicado. Dependiendo del diseño del proyecto, configuraciones como línea de salida derecha, parte superior Se pueden seleccionar disposiciones entrantes e integradas.
En comparación con un armario de distribución extraíble completo, esta estructura permite al diseñador del proyecto centrarse en integrando el interruptor con el equipo eléctrico primario y secundario requerido según las necesidades específicas. disposición del sistema.
La energía de cierre se almacena mecánicamente en el mecanismo de resorte. El almacenamiento de energía se puede completar a través del motor. o manualmente con la manija de almacenamiento de energía. Durante la operación motorizada, el sistema de engranajes de transmisión impulsa el eje de almacenamiento de energía y tensa el resorte de cierre hasta alcanzar la posición especificada de energía almacenada.
Una vez completado el almacenamiento de energía, el mecanismo de retención mantiene el resorte en posición y el mecanismo de almacenamiento de energía El indicador cambia al estado correspondiente. El interruptor auxiliar también desconecta la alimentación del motor cuando el Se alcanza la posición de energía almacenada, dejando el interruptor listo para el comando de cierre.
La operación de cierre se puede iniciar manualmente a través del botón de cierre o eléctricamente a través del mando. circuito. Cuando funciona el electroimán de cierre, la energía del resorte almacenada se libera a través de la leva y mecanismo de transmisión.
Luego, el mecanismo de conexión impulsa la varilla de operación aislada y el contacto móvil hacia la posición de cierre mientras comprimir el resorte de contacto. Una vez completada la carrera de cierre, el mecanismo de retención mantiene la posición cerrada. posición y el interruptor auxiliar cambia en consecuencia.
La apertura puede iniciarse manualmente o mediante un mando de apertura eléctrico. El mecanismo de liberación de apertura desbloquea el Retenedor de cierre, que permite que la energía almacenada en los resortes de contacto y de frenado separe el interruptor en vacío. contactos.
Durante la fase final del movimiento de apertura, el tope hidráulico absorbe la energía mecánica restante y controla la posición de separación. Este mecanismo coordinado ayuda a mantener un proceso de apertura controlado.
El disyuntor se puede configurar con alimentación de funcionamiento de CA o CC según los requisitos del proyecto. El suministrado La configuración incluye opciones de 110/220 V CA y 110/220 V CC para las bobinas de cierre y apertura, lo que proporciona flexibilidad. para diferentes sistemas de control industrial y de subestaciones.
La bobina de cierre tiene una potencia nominal de 288W, mientras que la bobina de apertura también se especifica en 288W. El funcionamiento normal El rango de voltaje es del 85 % al 110 % del voltaje nominal para la bobina de cierre y del 65 % al 120 % del voltaje nominal para la bobina de apertura.
El motor con almacenamiento de energía proporciona preparación automática para la siguiente operación de cierre. El ZYJ220 suministrado La configuración utiliza alimentación DC220V con una potencia de entrada nominal de 90W. A la tensión nominal de funcionamiento, el almacenamiento de energía El tiempo se especifica en no más de 15 segundos.
Esta disposición permite que el interruptor restablezca su condición de energía almacenada después de la operación sin requerir Intervención manual continua.
El interruptor al vacío se encarga de interrumpir el circuito eléctrico durante una operación de apertura. cuando el los contactos se separan, el proceso de interrupción se lleva a cabo dentro del interruptor de vacío en lugar de en un cámara de conmutación aislada en aire.
La combinación de interrupción de vacío y transmisión mecánica accionada por resorte hace que el martillo sea adecuado para Aplicaciones interiores de media tensión donde se requiere un rendimiento de conmutación confiable y operación repetida.
El diseño original de la serie ZN85C-40.5 considera aplicaciones que requieren conmutación frecuente. Su funcionamiento El mecanismo se adapta a las características del interruptor de vacío de 40,5 kV, mientras que el almacenamiento de energía motorizado El sistema reduce la necesidad de realizar cargas manuales repetidas.
Esto hace que el equipo sea adecuado para instalaciones industriales, subestaciones y plantas de energía donde las operaciones de conmutación forman parte de la gestión normal del sistema eléctrico.
El disyuntor se puede incorporar a sistemas de control eléctrico y distribución de energía interior en generación de energía. instalaciones donde se requiere conmutación confiable y protección de circuitos eléctricos.
En subestaciones, la configuración interior fija se puede integrar en los correspondientes sistemas eléctricos de alta tensión. sistema de acuerdo con la disposición del circuito primario, el esquema de control y los requisitos de protección.
Para instalaciones industriales y mineras con cargas eléctricas sustanciales, el disyuntor puede proporcionar conmutación y funciones de protección en sistemas de distribución de energía en interiores y es adecuado para aplicaciones que requieren operaciones de conmutación.
Debido a que las operaciones de cierre y apertura se pueden controlar eléctricamente, el interruptor se puede integrar con un Sistema de control secundario adecuado para operación local o remota según el diseño del proyecto.
| Artículo | Especificación |
| Modelo | ZN85C-40.5 |
| Tensión nominal | 40,5kV |
| Sistema | CA trifásica |
| Frecuencia nominal | 50Hz |
| Instalación | Interior |
| Estructura | Fijo de montaje lateral |
| Mecanismo operativo | Mecanismo de operación de resorte modular |
| Almacenamiento de energía | Motorizado / manual |
| Operación de cierre | Manual/eléctrico |
| Operación de apertura | Manual/eléctrico |
| Tensión de la bobina de cierre | CA 110/220 V, CC 110/220 V |
| Tensión de la bobina de apertura | CA 110/220 V, CC 110/220 V |
| Potencia de la bobina de cierre | 288W |
| Potencia de la bobina de apertura | 288W |
| motor de almacenamiento de energía | ZYJ220 |
| Tensión nominal del motor | CC 220 V. |
| Potencia de entrada nominal del motor | 90W |
| Tiempo de almacenamiento de energía | ≤15s |
| Configuración | Salida derecha/entrante superior/empotrado según diseño |
El equipo está diseñado para instalación en interiores y debe usarse en un ambiente adecuado para alto voltaje. Equipo eléctrico. El proyecto final debe considerar la temperatura ambiente, humedad, altitud, ventilación y otras condiciones ambientales al determinar la configuración eléctrica completa.
El interruptor debe instalarse en un lugar sin vibraciones severas, impactos o condiciones ambientales corrosivas. La disposición de instalación también debe garantizar suficiente espacio de operación y mantenimiento alrededor del equipo y mantener la alineación mecánica requerida del interruptor y los componentes eléctricos asociados.
Zhejiang Usune Electric Co., Ltd. aplica un sistema de gestión integrado que cubre la calidad del producto, el medio ambiente gestión y seguridad y salud en el trabajo. La empresa cuenta con las certificaciones ISO 9001, ISO 14001 e ISO 45001, respaldando procesos de fabricación controlados desde la selección de componentes hasta el montaje y la inspección.
El producto está desarrollado de acuerdo con las normas IEC y GB aplicables, con parámetros y configuraciones eléctricas. determinado de acuerdo con los requisitos específicos del proyecto. La certificación CE también está disponible para los aplicables. configuración del producto, proporcionando soporte de documentación adicional para proyectos internacionales.
Se ha hecho referencia al disyuntor de vacío para interiores ZN85C-40.5 de 40,5 kV en el proyecto de lanzamiento del cohete Cas-space, proporcionando un ejemplo práctico de aplicación de ingeniería para los equipos eléctricos de alto voltaje de Usune en un entorno exigente. entorno industrial.
El disyuntor de vacío para interiores ZN85C-40.5 de 40,5 kV es principalmente un componente de conmutación y protección, mientras que un El panel de distribución extraíble completo integra el interruptor con barras colectoras, compartimentos de cables, equipos de control, dispositivos de protección y otros componentes del gabinete. Por lo tanto, el martillo es más adecuado cuando el proyecto requiere una Dispositivo de conmutación dedicado de 40,5 kV para integración en un sistema eléctrico más grande.
| Comparación | Disyuntor de vacío ZN85C-40.5 | Aparamenta VCB extraíble | Gabinete de distribución de bajo voltaje |
| Función principal | Conmutación y protección de circuitos. | Distribución y conmutación completa de MT | Distribución de energía BT |
| Clase de voltaje | 40,5kV | media tensión | Bajo voltaje |
| Instalación | Fijado | Retirable | Fijo/extraíble |
| Enfoque principal | Mecanismo de funcionamiento e interrupción. | Sistema de gabinete completo | Distribución de energía |
| Almacenamiento de energía | Mecanismo de resorte | Mecanismo operativo VCB | Depende de la configuración ACB/MCCB |
| Control | Manual/eléctrico | Locales / eléctricos | Locales / eléctricos |
| Aplicación típica | Centrales eléctricas, subestaciones, industria. | Sistemas de distribución de MT | Fábricas, edificios e instalaciones comerciales. |
Usune puede determinar la configuración adecuada según el diagrama unifilar del cliente, tensión nominal, controlar la potencia, la disposición de la instalación y los requisitos operativos. Este enfoque ayuda a garantizar que los seleccionados El disyuntor es compatible con los equipos eléctricos primarios y secundarios circundantes.
Para proyectos con voltajes de control especiales, arreglos de instalación o requisitos operativos, el técnico La configuración se puede discutir antes de la producción. Esto permite que el disyuntor de vacío para interiores ZN85C-40.5 de 40,5 kV adaptarse al sistema eléctrico real en lugar de depender de una configuración estándar fija.
Es un disyuntor de vacío interior de 40,5 kV diseñado para control y protección eléctrica en plantas de energía, subestaciones, instalaciones industriales y empresas mineras.
El ZN85C-40.5 utiliza una configuración de montaje lateral fijo, en lugar de una estructura de carro extraíble.
Sí. El mecanismo de resorte admite el almacenamiento manual de energía y la operación manual, mientras que la operación eléctrica también es disponible.
Las bobinas de cierre y apertura se pueden configurar para AC110/220V o DC110/220V según los requisitos del proyecto.
El tiempo de almacenamiento de energía especificado de la configuración del motor ZYJ220 es ≤15 segundos a tensión nominal.
Sí. El producto está diseñado para aplicaciones que requieren operación frecuente, sujeto a las condiciones operativas aplicables. condiciones y configuración técnica.
Sí. Usune puede configurar el producto según los planos del proyecto, parámetros eléctricos, requisitos de control y condiciones de instalación.
