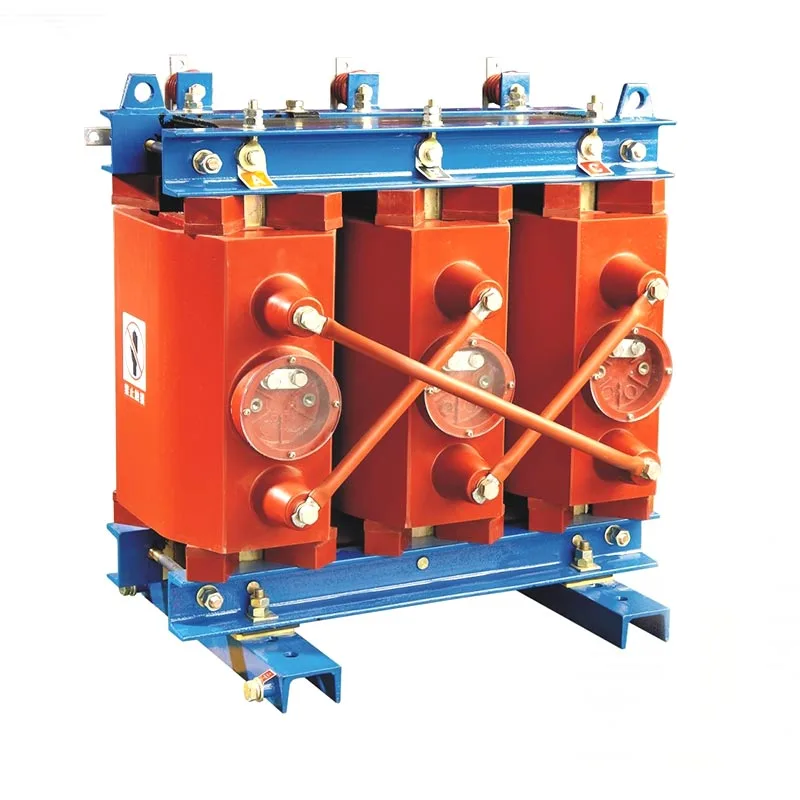

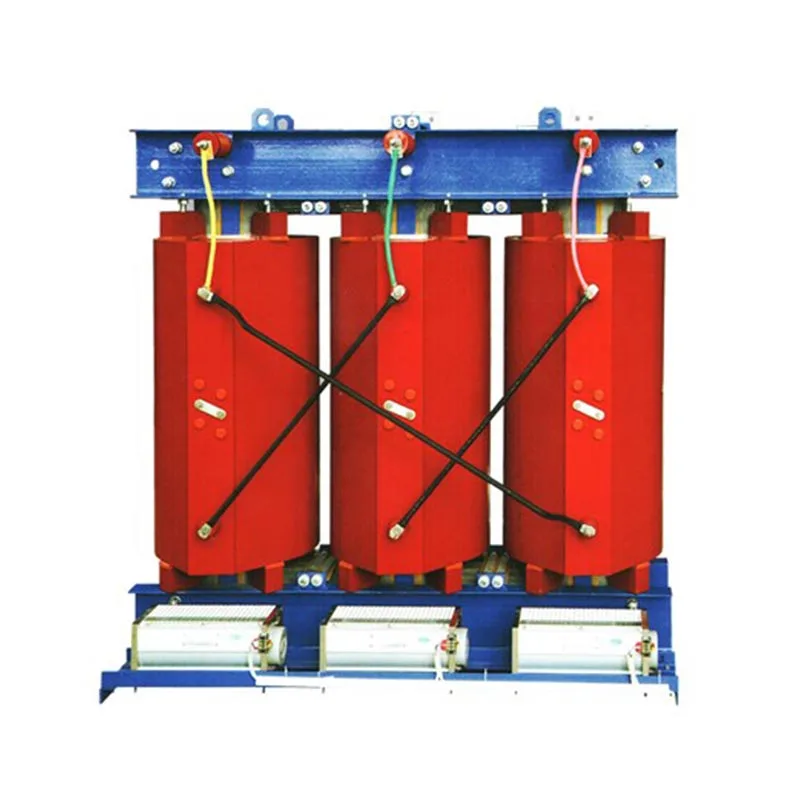

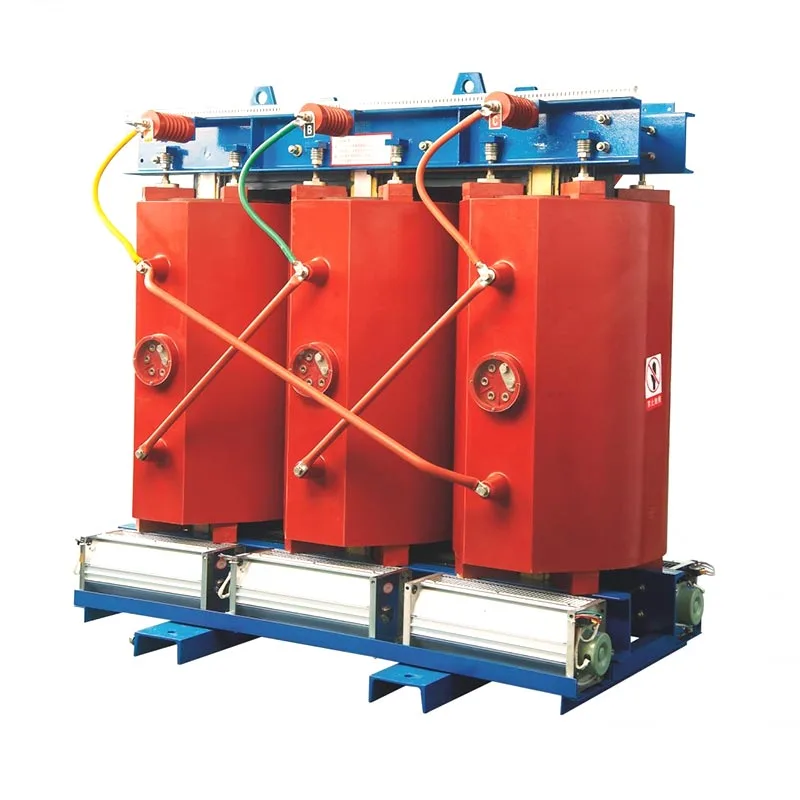

Transformador seco de resina epoxi de 630 kVA

El transformador tipo seco de resina epoxi Usune 630kVA es un transformador de distribución sin aceite diseñado para energía interior escenarios de suministro que requieren altos estándares de seguridad. Cuenta con devanados de alto y bajo voltaje encapsulados en Resina epoxi resistente a altas temperaturas y depende del aire para aislamiento y disipación de calor. este diseño Elimina fundamentalmente los riesgos de seguridad asociados con los transformadores sumergidos en aceite, como fugas de aceite, incendios y explosiones y garantiza cero emisiones de gases nocivos durante el funcionamiento.

Adecuado para entornos interiores complejos caracterizados por alta humedad, polvo o grandes altitudes, este equipo es ampliamente utilizado en hospitales, escuelas, estaciones de metro, complejos comerciales y plantas industriales. La clasificación de 630 kVA Es una especificación convencional para aplicaciones de potencia pequeña y mediana, que equilibra la capacidad del suministro de energía y la instalación. requisitos de espacio y eficiencia energética; Es la opción preferida tanto para instalaciones nuevas como para modernizaciones. de sistemas de distribución de energía en interiores.

Características clave del producto

1. Resistencia al fuego y a las explosiones; Alta Seguridad

Utiliza materiales aislantes de resina epoxi Clase F resistentes a altas temperaturas y no contiene aceite aislante. incluso En condiciones extremas, como sobrecargas o cortocircuitos, la unidad no se incendiará, explotará ni tendrá fugas. su La alta calificación de seguridad cumple totalmente con las estrictas normas de seguridad contra incendios para edificios públicos y subterráneos. espacios.

2. Respetuoso del medio ambiente; Contaminación Cero

La operación no implica contaminación de aceite ni liberación de gases tóxicos o nocivos. No requiere pozos de petróleo dedicados ni barreras de aislamiento contra incendios y se pueden instalar directamente en interiores, lo que reduce eficazmente los costos de ingeniería civil y alineándose con las tendencias de la industria hacia un desarrollo respetuoso con el medio ambiente y con bajas emisiones de carbono.

3. Bajo nivel de ruido y baja descarga parcial; Operación estable

Las estructuras optimizadas de núcleo y bobinado de láminas reducen significativamente el ruido de vibración magnética y el ruido parcial interno. niveles de descarga. Esto previene el envejecimiento del aislamiento causado por la erosión eléctrica, asegurando un funcionamiento estable y continuo. durante más de 20 años.

4. Bajo consumo de energía y alta eficiencia

El núcleo de hierro está construido con láminas de acero al silicio de grano orientado de alta calidad, lo que reduce eficazmente tanto el funcionamiento sin carga como el y pérdidas de carga. Para proyectos comerciales e industriales que involucran operación a largo plazo, esto reduce significativamente consumo de energía y mejora las tasas de utilización de energía eléctrica.

5. Refrigerado por aire y sin mantenimiento

El transformador de tipo seco de resina epoxi de 630 kVA utiliza aislamiento de aire y una estructura de enfriamiento de aire natural o forzado. Elimina la necesidad de reemplazo, prueba o filtración periódica del aceite aislante; mantenimiento de rutina requiere sólo una simple eliminación del polvo y limpieza, lo que reduce drásticamente los costos de mano de obra y materiales para el proceso continuo. operaciones.

6. Alta adaptabilidad y aplicación versátil

Funciona de forma estable en temperaturas ambiente que oscilan entre -20 °C y +40 °C, en altitudes de hasta 1.000 metros y en humedad relativa de ≤95% (sin condensación). Es adecuado para entornos operativos complejos, como subterráneos. túneles, plantas industriales polvorientas y salas médicas con alta humedad.

7. Estructura compacta y fácil instalación

La unidad es compacta y liviana y ocupa un espacio mínimo en la sala de distribución de energía. Es modular, La estructura estandarizada facilita el transporte y la elevación, mientras que el proceso de montaje en el sitio es sencillo, No requiere infraestructura de ingeniería civil de soporte compleja.

Principio de funcionamiento

El transformador tipo seco de resina epoxi Usune 630kVA funciona según el principio de inducción electromagnética. Con una estructura de aislamiento y disipación de calor sin aceite, claramente diferente de los tradicionales sumergidos en aceite. transformadores—su operación se desarrolla de la siguiente manera:

1. La corriente alterna (CA) ingresa al devanado primario, generando un flujo magnético alterno que cambia continuamente. dentro del núcleo de hierro laminado;

2. El flujo magnético alterno penetra en el devanado secundario, induciendo una fuerza electromotriz alterna (EMF) en la bobina secundaria mediante inducción electromagnética;

3. Según la relación de vueltas entre los devanados primario y secundario, el voltaje de CA aumenta o disminuye a lograr una transmisión de energía estable;

4. Utilizando aire como medio para aislamiento y disipación de calor, los devanados y el núcleo disipan el calor de forma natural. ventiladores de convección o de aire forzado, que ejecutan de forma segura la conversión de voltaje y la transmisión de energía.

Tabla de especificaciones técnicas

1.Parámetros de rendimiento eléctrico

2.Condiciones ambientales de operación

Referencia del proyecto

Proyecto de lanzamiento de cohetes espaciales Cas

Informe de prueba

Caso de aplicación de proyecto del mundo real

Caso 1: Proyecto de distribución de energía interior para un hospital terciario urbano de grado A

Un hospital terciario de grado A en Zhejiang adquirió dos transformadores secos de resina epoxi Usune de 630 kVA para suministrar energía. hasta salas de pacientes y equipos médicos de precisión. Aprovechando las propiedades libres de aceite, resistentes al fuego, silenciosas y Con características de baja descarga parcial, la solución elimina los riesgos de incendio en instalaciones médicas y previene el ruido. de molestar a los pacientes, al tiempo que garantiza un suministro de energía estable para equipos de precisión como escáneres CT y MRI. El equipo ha funcionado sin problemas y de forma continua durante tres años sin requerir ningún tiempo de inactividad por mantenimiento.

Estudio de caso 2: Sistema de suministro de energía auxiliar para una estación de metro urbano

Una línea de metro de una ciudad china instaló cuatro transformadores tipo seco Usune de 630 kVA en la sala de distribución de energía de una estación de metro. Abordar los desafíos de los espacios subterráneos, como la alta humedad, la mala ventilación, estrictos requisitos de seguridad contra incendios y espacio de instalación limitado: el producto se adapta perfectamente a túneles estándares operativos. Sus ventajas incluyen resistencia a la humedad y al polvo, a prueba de explosiones y retardante de llama. capacidades y un tamaño compacto, lo que garantiza un suministro de energía seguro para los sistemas auxiliares del metro.

Preguntas frecuentes

P1: ¿Cuáles son las ventajas clave del transformador tipo seco de resina epoxi Usune de 630 kVA para instalación en interiores? en comparación con los transformadores sumergidos en aceite?

R1: Primero, está completamente libre de aceite, lo que elimina los riesgos de incendio, explosión y fuga de aceite; no requiere pozos de aceite o instalaciones de aislamiento de incendios, lo que lo hace adecuado para diversos ambientes interiores cerrados. En segundo lugar, produce cero emisiones nocivas durante la operación y no requiere cambios de aceite ni mantenimiento relacionado, lo que reduce significativamente costos de operación y mantenimiento a largo plazo. En tercer lugar, su bajo nivel de ruido y baja descarga parcial protege los servicios médicos y de salud sensibles. equipo de precisión automatizado contra interferencias de fluctuación de voltaje, lo que lo convierte en una opción segura y preferida para áreas de alto tráfico como escuelas, hospitales y metros.

P2: ¿Puede este transformador funcionar de manera confiable en entornos industriales polvorientos y con alta humedad?

R2: Sí. Usune utiliza un proceso de encapsulación de resina epoxi integral optimizado que recubre completamente los devanados, bloqueando eficazmente la entrada de humedad y polvo. El producto funciona de manera estable en ambientes interiores polvorientos con Niveles de humedad de hasta el 95% (sin condensación). Para entornos con niveles extremos de polvo, una carcasa protectora personalizada Se puede agregar para mejorar la resiliencia ambiental sin comprometer la disipación de calor.

P3: ¿El modelo estándar Usune 630kVA es compatible con los estándares de red internacionales?

R3: El modelo estándar admite operación de doble frecuencia (50/60 Hz) y cumple con las especificaciones de red en la mayoría de los casos. países a nivel mundial. Cuenta con entrada de alto voltaje de 10 kV/10,5 kV y salida de bajo voltaje de 0,4 kV, utiliza un Dyn11 grupo de conexión, y tiene un voltaje de impedancia estándar del 6%. Para requisitos relacionados con voltaje específico, impedancia o parámetros de capacidad, nuestra fábrica ofrece producción personalizada adaptada a la red específica especificaciones de su proyecto.

Perfil de marca y conclusiónCon raíces en China y con más de una década de profunda experiencia en el sector de equipos eléctricos. industria, Zhejiang Usune Electric Co., Ltd. es un proveedor confiable de transformadores de tipo seco de resina epoxi. implementamos Control de calidad integral durante todo el proceso, desde la inspección de la materia prima de acero al silicio entrante. materiales hasta pruebas de descarga parcial de productos terminados, asegurando que todos los productos de la serie 630kVA cumplan estándares internacionales de la industria eléctrica. Aprovechando las ventas directas de fábrica, los diseños personalizados y el servicio integral Soporte técnico posventa, brindamos soluciones de subestaciones interiores seguras, energéticamente eficientes y duraderas para proyectos comerciales, médicos, de transporte e industriales en todo el mundo.
