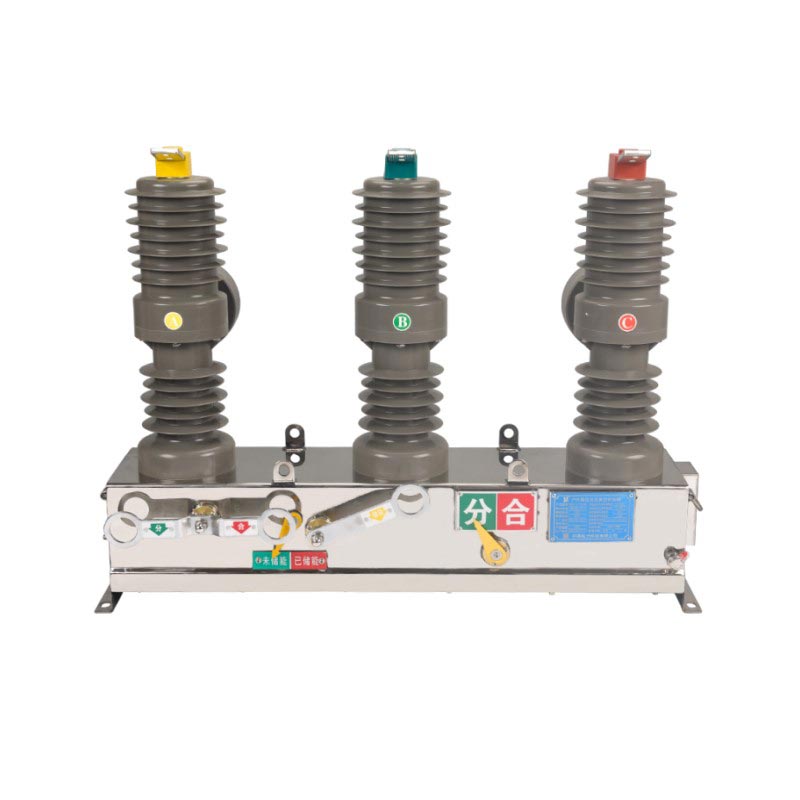

El disyuntor en vacío montado en poste Usune ZW32-12 de 11 kV es un disyuntor en vacío montado en poste para exteriores Diseñado específicamente para sistemas de distribución de energía de 10 kV a 12 kV. Emplea un interruptor de vacío de alta confiabilidad para arco Extinguir, encender y apagar de forma precisa y segura diversas corrientes. Su robusta estructura mecánica soporta Operación frecuente y es adecuado para escenarios que requieren conmutación repetida.
- Tensión nominal: 12kV (compatible con sistemas de 10kV/11kV)
- Frecuencia: 50/60Hz
- Número de fases: CA trifásica
- Aislamiento: Materiales antienvejecimiento y resistentes a la corrosión para exteriores
- Método de operación: Manual/Eléctrico, compatible con controladores inteligentes
- Rápida velocidad de extinción del arco al vacío, corto tiempo de interrupción y alta estabilidad operativa;
- Excelente capacidad de corte en cortocircuito, protegiendo eficazmente líneas y equipos;
- Larga vida mecánica y eléctrica, adecuada para escenarios de operación frecuente.

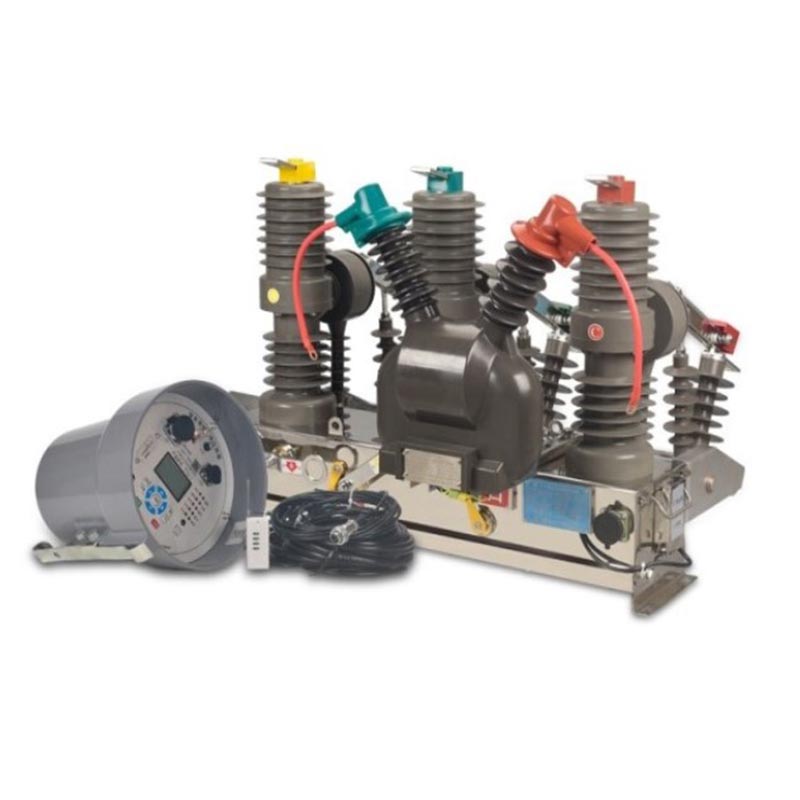

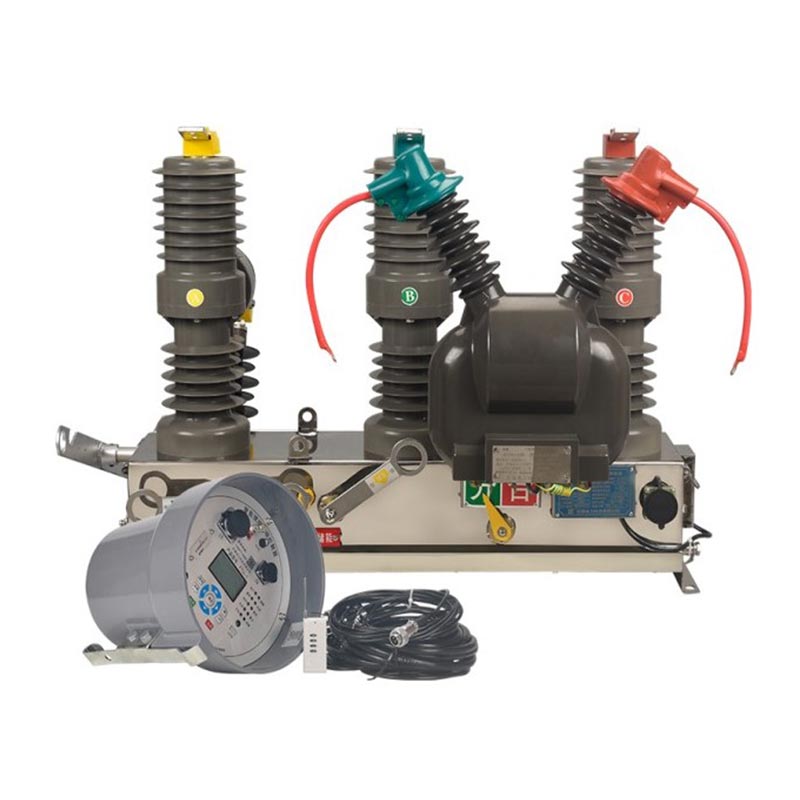

Cuando se combina con un controlador inteligente Usune, puede formar un reconectador automático, logrando:
- Control Remoto: Operación de apertura y cierre remoto por parte del centro de despacho;
- Telemetría: monitoreo en tiempo real de datos de corriente, voltaje, potencia y energía;
- Señalización remota: informar activamente sobre el estado del equipo, alarmas e información de fallas;
- Ajuste Remoto: Configuración y modificación online de parámetros de protección.
- Grado de protección IP54+ completamente cerrado, a prueba de polvo, lluvia y condensación;
- Funcionamiento estable en entornos que van desde -40 ℃ a +70 ℃, resistente a la niebla salina, la humedad y la contaminación;
- Estructura compacta, montable en poste, fácil de instalar y requiere mínimo mantenimiento.
Proyecto de mejora de la automatización de la red eléctrica rural en la provincia de Anhui, China
Fallas transitorias frecuentes (rayos, contacto con árboles) en redes eléctricas rurales, velocidad lenta de aislamiento de fallas y una alto riesgo de cortes de energía a gran escala.
Implementar 120 reconectadores Usune ZW32-12 con controladores inteligentes como reconectadores montados en poste para líneas aéreas de 10kV.
- Aislamiento de fallas: disparo automático dentro de 50 ms para fallas de cortocircuito, restauración de energía dentro de 1 minuto para
áreas no defectuosas;
- Eliminación de fallas transitorias: el recierre automático elimina el 85% de los cortes de energía temporales;
- Gestión Remota: Las funciones "Cuatro Remota" reducen la carga de trabajo de inspección en sitio en un 60% y mejoran el despacho
eficiencia en un 70%;
- Fiabilidad: Después de más de dos años de funcionamiento, el tiempo medio entre fallos (MTBF) es >85.000 horas sin fallas importantes, mejorando la confiabilidad del suministro eléctrico para más de 30.000 usuarios rurales.
| Artículo | Unidad | Parámetros | ||
| Tensión nominal | kV | 12 | ||
| Nivel de aislamiento nominal | 1 min Tensión soportada de frecuencia eléctrica | prueba seca | kV | 42；48 |
| prueba húmeda | 34 | |||
| Tensión soportada por impulso de rayo (valor máximo) | 75；85 | |||
| Frecuencia nominal | Hz | 50 | ||
| Corriente nominal | A | 630 | ||
| Corriente nominal de caída de cortocircuito | ka | 12.5/16/20 | ||
| Corriente nominal de cortocircuito y cierre (pico) | ka | 50 | ||
| Corriente nominal máxima soportada | ka | 50 | ||
| 4S 4s Corriente nominal soportada de corta duración | ka | 20 | ||
| Secuencia de operación nominal | 0-0,3s-C0-180s-0 | |||
| Tiempo de cierre de freno/tiempo de apertura de válvula | EM | 25~50/15~50 | ||
| Tiempos de interrupción para corriente nominal de interrupción corta | Veces | 30 | ||
| Vida de la máquina | Veces | 10000 | ||
| Tensión soportada de frecuencia industrial de 1 min del circuito de control y del circuito auxiliar | V | 2000 | ||
| Tensión nominal de trabajo y tensión nominal del circuito auxiliar. | V | CC220/CA220 | ||
| Disparador por sobrecorriente | Corriente nominal | A | 5 | |
| Disparando la veracidad actual | % | ±10 | ||
R: Su interruptor en vacío tiene un bajo desgaste de contactos y una larga vida eléctrica; su mecanismo de operación de resorte de precisión tiene alta estabilidad mecánica (recuento de operaciones mecánicas ≥10.000 veces); sus materiales y estructura son Resistente a la fatiga, mantiene un rendimiento estable durante operaciones repetidas, lo que lo hace adecuado para frecuentes escenarios de conmutación como bancos de condensadores y líneas industriales.
R: Conecte el ZW32-12 al controlador Usune FTU mediante RS-485 o inalámbrico (4G/LoRa). El controlador recoge el dispositivo. datos, se comunica con la estación maestra y ejecuta comandos remotos, logrando así el control remoto, Telemetría en tiempo real, señalización remota de estado y funciones de ajuste remoto en línea.
R: Este producto prácticamente no requiere mantenimiento. Se recomiendan controles periódicos:
- Cada 1 o 2 años: comprobar el rendimiento de los sellos, los sujetadores y el aislamiento;
- Cada 2-3 años: Verificar la integridad del tubo de maniobra al vacío y medir la resistencia de los contactos;
- Cada 5 años: Realizar una calibración integral del rendimiento mecánico y eléctrico. Usune proporciona
Servicios de capacitación y soporte técnico de por vida.
El disyuntor de vacío montado en poste Usune ZW32-12 de 11 KV combina un excelente rendimiento, operación inteligente, y durabilidad. Como fabricante líder en China, Usune garantiza una calidad confiable del producto, adaptándose a las condiciones urbanas y Redes eléctricas rurales, parques industriales y nuevos sistemas energéticos, lo que lo convierte en el equipo preferido en la energía moderna. campo de distribución. Con su experiencia madura en aplicaciones de campo y soporte técnico integral, Usune tiene Conviértase en un proveedor y fabricante confiable en el sector de infraestructura eléctrica global.
