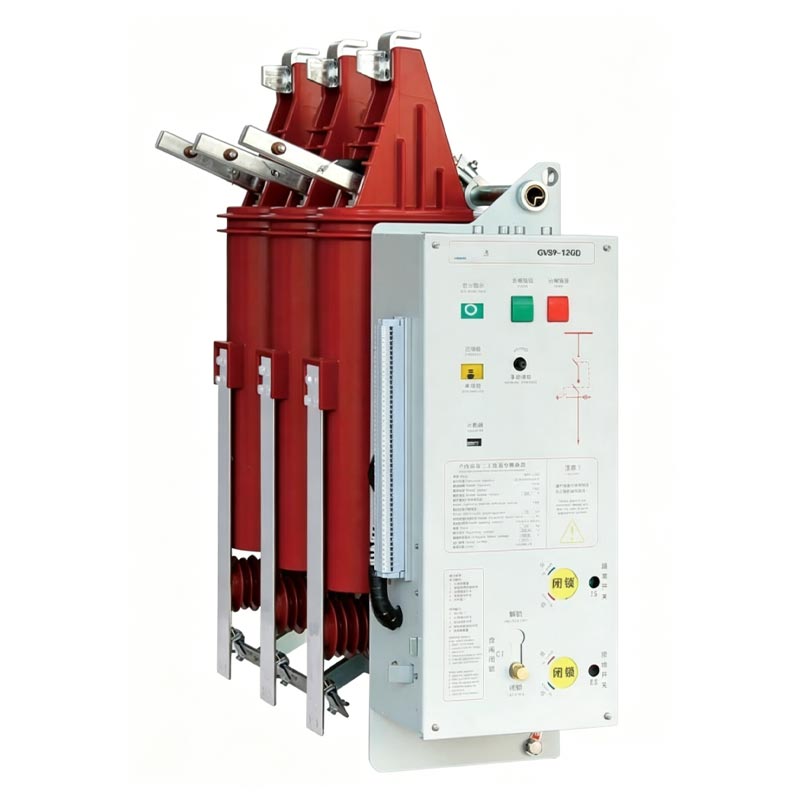

Disyuntor de vacío interior Hv

El disyuntor de vacío para interiores HV es un disyuntor de vacío de tres posiciones para interiores de alto voltaje, colocado como "seguro, confiable, eficiente, libre de mantenimiento y adaptable a todos los escenarios". Es adecuado para potencia de 3,6-12 kV. sistemas, abordando los puntos débiles de los disyuntores tradicionales y sirviendo como una unidad de protección central para la energía. Redes y equipos industriales.

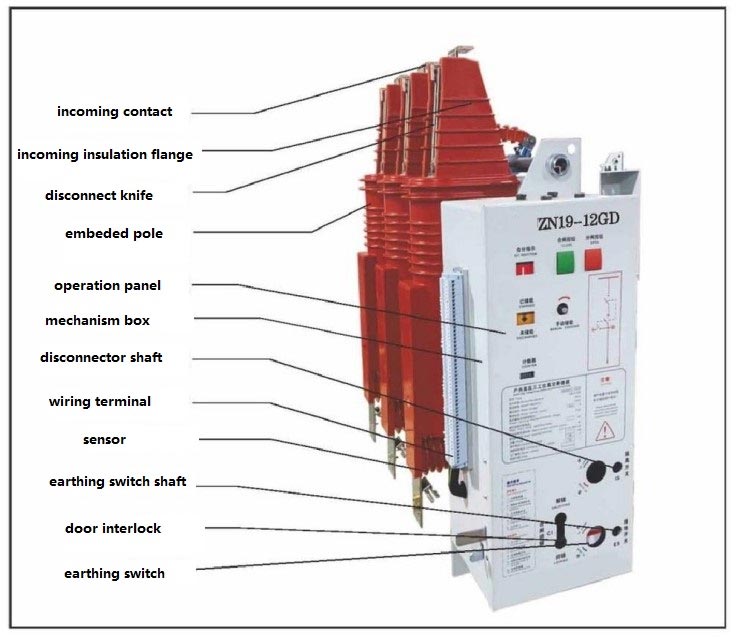

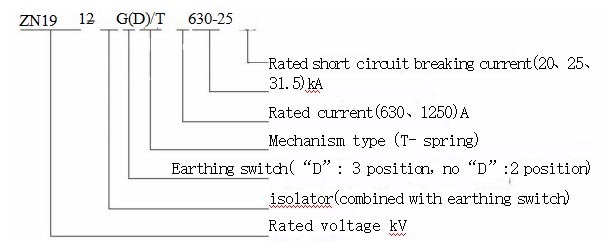

Código y significado del artículo

Nota: Si no hay un interruptor de puesta a tierra, el eje de operación de puesta a tierra actúa como un eje de enclavamiento y las dimensiones permanecer sin cambios.

Ventajas principales

1. Rendimiento electromecánico superior y larga vida útil

Estructura mecánica estable y excelente rendimiento eléctrico. La vida útil mecánica alcanza los 3000 ciclos para interruptores de desconexión, 10000 ciclos para disyuntores y 3000 ciclos para interruptores de puesta a tierra. El circuito principal Utiliza postes integrados de estado sólido, mejorando la adaptabilidad ambiental y la confiabilidad del aislamiento, logrando operación sin mantenimiento y reduciendo los costos de mantenimiento.

2. Diseño modular y operación conveniente

El marco modular integra múltiples componentes centrales, logrando un diseño miniaturizado. El mecanismo operativo puede ser reemplazado y mantenido de forma independiente, admitiendo operación manual, almacenamiento de energía AC/DC y control remoto, adaptándose a las diferentes necesidades operativas y mejorando la eficiencia.

3. Múltiples protecciones para evitar un mal funcionamiento

El disyuntor de vacío para interiores HV está equipado con completos dispositivos de enclavamiento electromecánicos. el el seccionador tiene una rotura visible después del disparo, la puerta del gabinete está bloqueada con el interruptor de puesta a tierra y el La línea saliente está equipada con un sensor indicador de línea viva sin contacto, que garantiza de forma integral el funcionamiento y seguridad del equipo.

4. Aplicaciones versátiles

Se adapta a varios tipos de gabinetes y se puede instalar tanto en dirección hacia adelante como hacia atrás. Adecuado para varios cargas, es especialmente adecuado para escenarios que involucran operación frecuente y múltiples corrientes de cortocircuito interrupciones, satisfaciendo diversas necesidades de distribución de energía.

Parámetros técnicos básicos

Caso de aplicación del mundo real

Un estudio de caso de una mediana empresa industrial y minera del este de China verifica la utilidad práctica del producto. Valor: El sistema de distribución de energía de 10 kV de la empresa utilizaba originalmente disyuntores de aceite tradicionales, que sufrieron debido a altas pérdidas, mantenimiento complejo y una alta tasa de fallas (8%). Después de reemplazar el circuito defectuoso con el HV Disyuntor de vacío interior en 2023, se logró un funcionamiento sin mantenimiento, lo que ahorró 30 000 RMB en mantenimiento anual costos, reduciendo el consumo de energía en un 68%, reduciendo la tasa de fallas por debajo del 1% y garantizando un funcionamiento estable durante 18 meses sin fallos. Esto demuestra plenamente el valor del producto en "reducción de costos, mejora de la eficiencia y seguridad", mostrando las capacidades profesionales de Usune como proveedor.

Instrucciones de uso y mantenimiento del producto

1. Condiciones de Operación Aplicables

El disyuntor de vacío para interiores HV es adecuado para entornos interiores con altitudes ≤1000 m, intensidad sísmica ≤8 grados, y sin corrosión explosiva o vibración severa, con humedad promedio diaria <95% y promedio mensual humedad <90%. Para altitudes superiores a 1000 m, se requieren cálculos profesionales durante la selección.

2. Procedimientos operativos

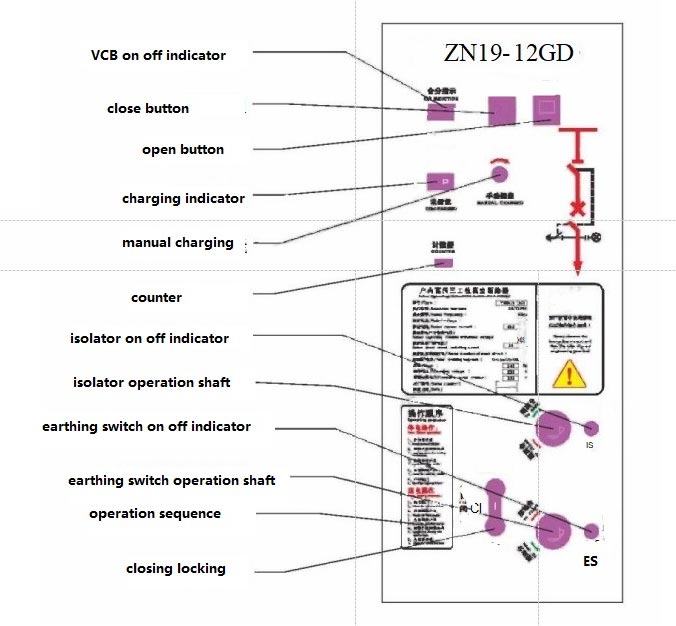

Admite operación manual y eléctrica: la operación manual requiere una manija de almacenamiento de energía dedicada para la energía almacenamiento antes de cerrar y abrir el disyuntor; El funcionamiento eléctrico requiere conexión a una fuente de alimentación secundaria. suministro, almacenamiento de energía y operación mediante botones de control. El interruptor de aislamiento abre en el sentido de las agujas del reloj y cierra en sentido antihorario. La puerta del gabinete y el interruptor de conexión a tierra están interbloqueados por seguridad.

3. Requisitos de mantenimiento

Toda la unidad no requiere mantenimiento; El interruptor de vacío sólo debe inspeccionarse si se detectan daños externos. sospechado. El mecanismo operativo requiere una inspección periódica y el exterior debe limpiarse después de 5 años de uso. operación o después del mantenimiento. El mantenimiento debe ser realizado por personal calificado; la fuente de alimentación auxiliar primero debe desconectarse.

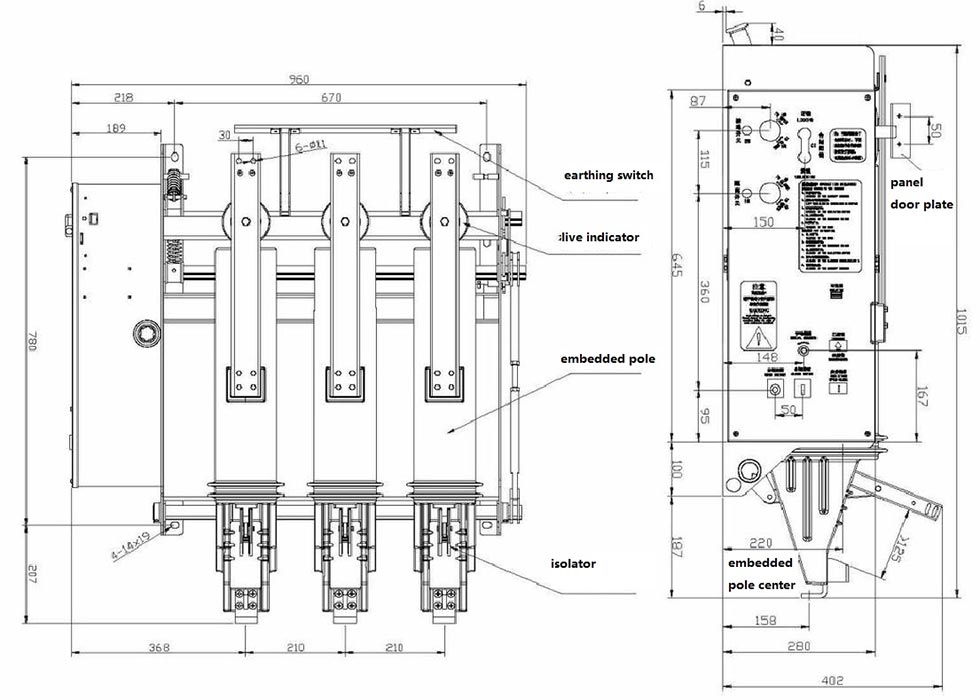

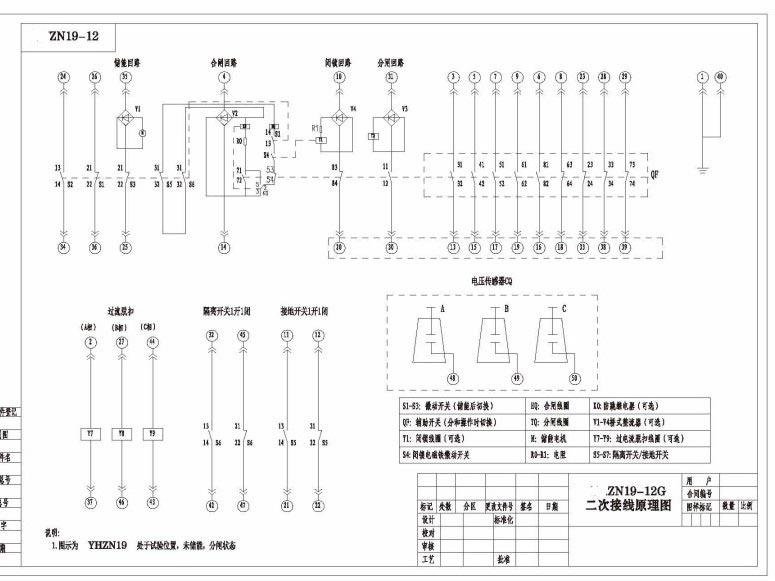

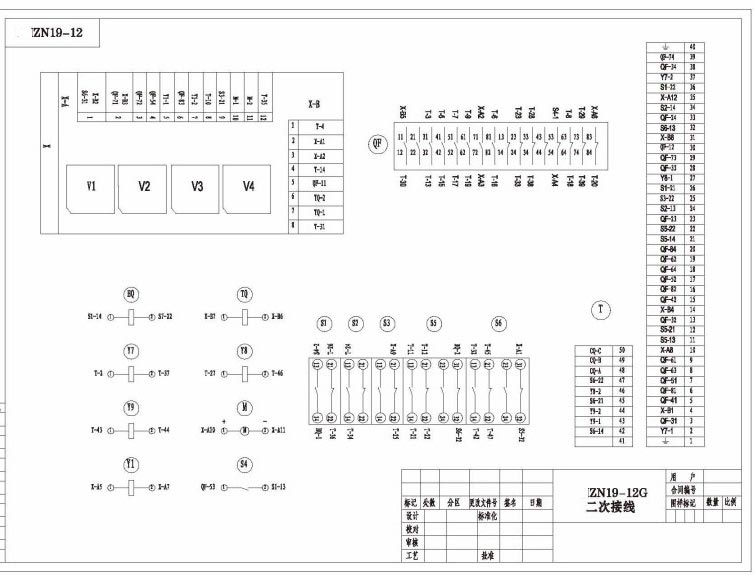

Dimensiones exteriores y diagrama de cableado.

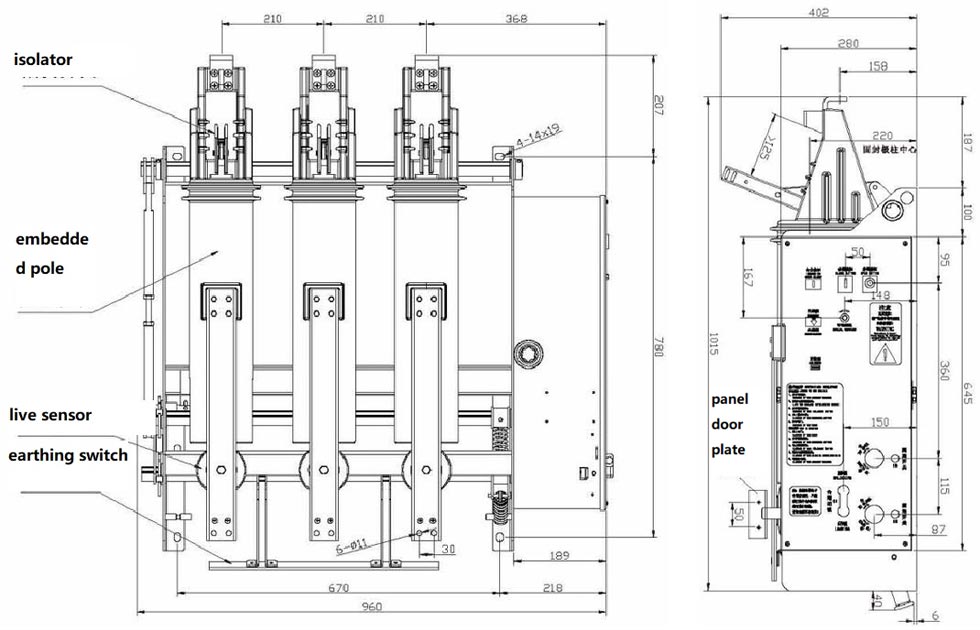

Instalación inversión ZN19-12GD/(1250)-(31.5)

ZN19-12GD/(1250)-(31,5) instalación normal

Garantía de marca y ventajas de asociación

Como fabricante profesional, Usune posee una fábrica moderna. Nuestro disyuntor de vacío interior HV se somete a rigurosas pruebas de rendimiento y rodaje mecánico antes de salir de fábrica; El embalaje y el transporte son estandarizados para garantizar que el equipo llegue en buenas condiciones. Como proveedor nacional de alta calidad en China, Usune Proporciona soluciones personalizadas, servicio postventa integral y entrega rápida. Nuestros productos se exportan al extranjero, convirtiéndonos en la opción preferida en la industria por nuestra calidad superior, y continuamente brindamos a los usuarios servicios confiables Soluciones de distribución de energía.
