Disyuntor de vacío de alto voltaje interior

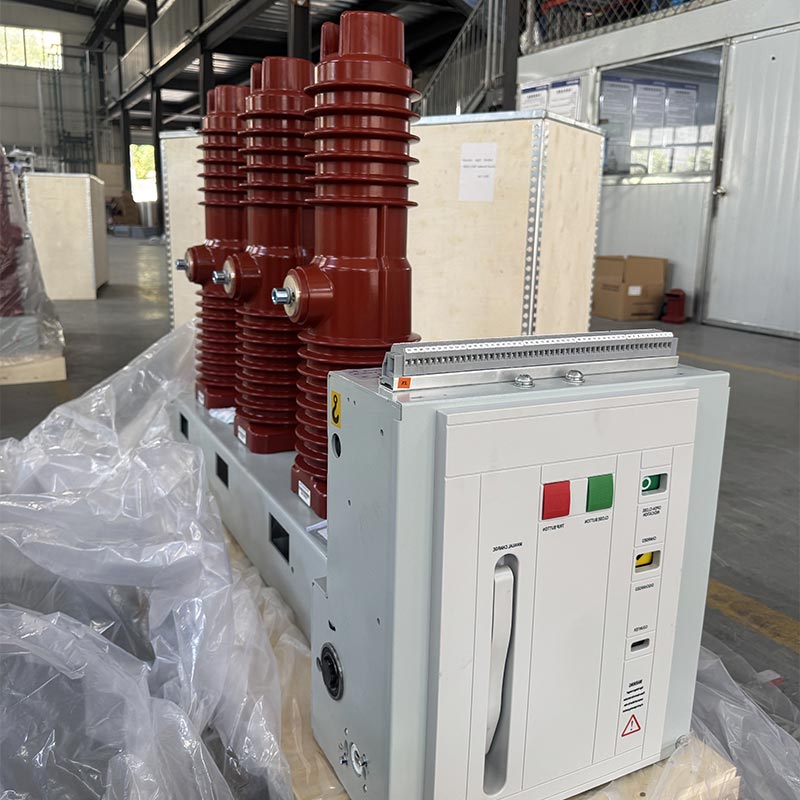

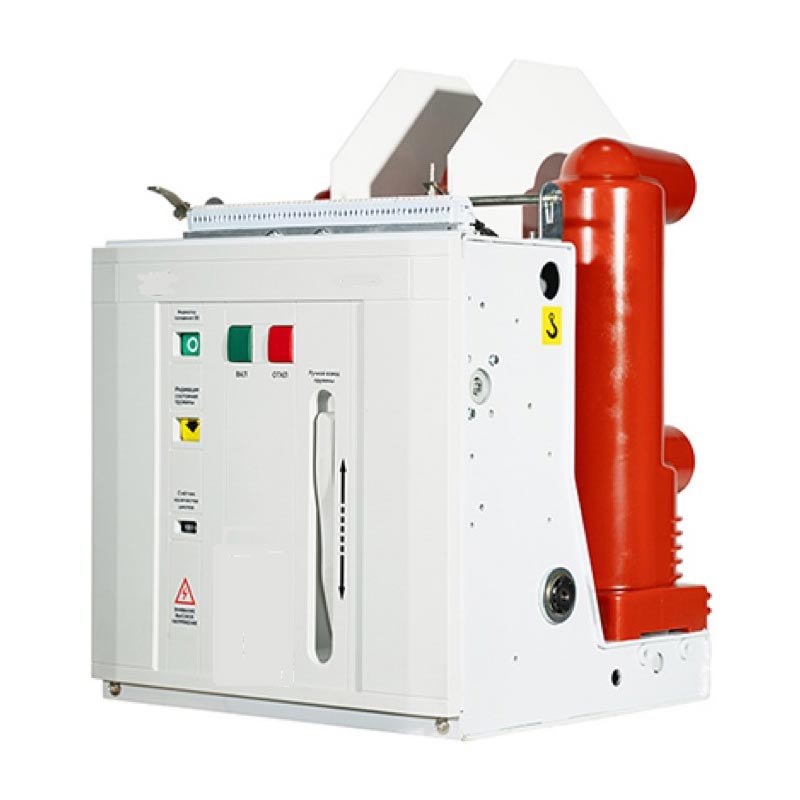

El disyuntor en vacío de alto voltaje para interiores de la serie Usune VS1(ZN63)-12 es un elemento central de protección y control eléctrico. Dispositivo para sistemas de energía de 12kV. El diseño integrado del mecanismo accionado por resorte y el cuerpo del disyuntor. Reduce los enlaces de transmisión intermedios, reduce el consumo de energía y el ruido y mejora el funcionamiento del producto. confiabilidad. El circuito principal utiliza polos integralmente solidificados, logrando la miniaturización del disyuntor, mejorando la adaptabilidad ambiental y la vida útil, y permitiendo un funcionamiento sin mantenimiento en la mayoría de los escenarios.

Ventajas del producto

1.Alta confiabilidad

El tubo de vacío se instala longitudinalmente dentro de un cilindro aislante tubular fabricado con resina epoxi APG, proporcionando una excelente resistencia a la fuga y evitando eficazmente la acumulación de polvo y las interferencias externas. eso Puede funcionar de manera estable incluso en ambientes húmedos y muy contaminados.

2.Configuración flexible

Puede diseñarse como una unidad de instalación fija o equiparse con un actuador dedicado para formar una cajonera. eso Combina perfectamente con el tablero de distribución tipo cajón de montaje central tipo KYN28A-12 (GZS). El tipo fijo también se puede utilizar en el cuadro fijo de la serie XGN.

3.Adaptable a operaciones frecuentes

Aprovechando las ventajas únicas de la interrupción del vacío, es particularmente adecuado para escenarios que requieren Operación frecuente a la corriente de funcionamiento nominal e interrupción repetida de la corriente de cortocircuito, ofreciendo una fuerte practicidad.

4.Cumplimiento de la norma

Cumple estrictamente con GB/T1984-2014 "Disyuntores de alto voltaje", JB3855-1996 "Alto voltaje interior de 3,6 ~ 40,5 kV Disyuntores en vacío", DL/T403-2000 "Condiciones técnicas de pedido de disyuntores en vacío de 12~40,5 kV", y Estándares IEC62271-100:2008, que garantizan un control de calidad autorizado.

Parámetros técnicos

Estructura y función

1.Estructura general

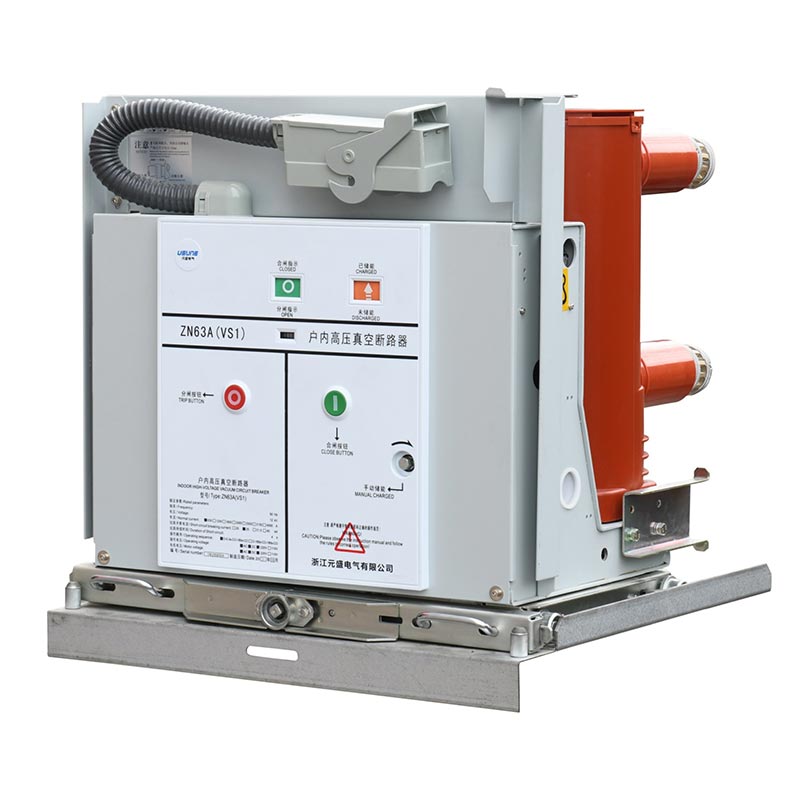

El disyuntor de vacío de alto voltaje para interiores Usune VS1(ZN63)-12 adopta una estructura integrada con el funcionamiento Mecanismo y cámara de extinción de arco dispuestos delante y detrás. El circuito conductor principal es trifásico. estructura montada en el suelo. Este diseño único reduce significativamente la acumulación de polvo en la cámara de extinción de arco. superficie, evitando que la cámara de extinción de arco al vacío se vea afectada por factores externos. Incluso en lugares húmedos y ambientes muy contaminados, mantiene una excelente tensión soportada y alta resistencia, superando a similares productos.

2.Estructura del mecanismo operativo

El mecanismo operativo es un mecanismo plano accionado por resorte con almacenamiento de energía tanto manual como eléctrico. funciones. El motor de operación está ubicado en el gabinete frente a la cámara de extinción de arco. El gabinete es dividido en cinco espacios de montaje por cuatro particiones intermedias, cada una de las cuales alberga el almacenamiento, transmisión, componentes de disparo y amortiguador del mecanismo operativo. El diseño integrado de la cámara de extinción de arco. y el mecanismo operativo garantiza un alto grado de coincidencia entre el rendimiento del mecanismo operativo y el Requisitos de apertura y cierre de la cámara de extinción de arco, lo que reduce los componentes redundantes y la energía. consumo y ruido, y mejorando la fiabilidad operativa del disyuntor.

Entorno operativo

1. Temperatura ambiente: máxima +40 ℃, mínima -15 ℃
2. Humedad ambiental: Humedad relativa promedio diaria ≤95%; Humedad relativa media mensual ≤90%; Promedio diario presión de vapor de agua ≤22×10⁻³MPa; Presión media mensual de vapor de agua ≤1,8×10⁻³MPa
3. Altitud: No superior a 1000 m.
4. Intensidad Sísmica: No superior a 8 grados
5. Entorno atmosférico: Sin polvo, humo, gases, vapores o niebla salina significativos o corrosivos o inflamables. contaminación en el aire circundante.

Nota: Si se exceden las condiciones ambientales de funcionamiento normales anteriores, consulte con nuestro fabricante en Avance para personalizar el producto de acuerdo con las condiciones de trabajo reales.

Instalación y puesta en servicio

1. Verifique que el disyuntor no haya sufrido daños durante el transporte y el almacenamiento. Si encuentra algún daño, deje de usarlo. inmediatamente y comuníquese con nuestro proveedor para obtener soporte postventa.
2. Retire la suciedad (especialmente de la superficie aislante). La suciedad generada durante el transporte o almacenamiento puede afectar el rendimiento de aislamiento del producto e incluso puede causar riesgos de seguridad.
3. Opere manualmente el disyuntor de acuerdo con las regulaciones para almacenar energía, cerrar y abrir, observando si el estado del almacenamiento de energía y los indicadores de posición de apertura/cierre son normales.
4. Opere el disyuntor usando la fuente de alimentación operativa para almacenar energía, cerrar y abrir, observando si el estado del almacenamiento de energía y los indicadores de posición de apertura/cierre son normales.
5. Operación del disyuntor tipo carro de mano: Inserte la manija de empuje en el orificio de empuje, gírela en el sentido de las agujas del reloj para avance y en sentido antihorario para retraer, con un recorrido de avance total de 300 ± 3 mm; en la posición abierta, suavemente muévalo a la posición de trabajo o prueba, girando el mango 30 veces a velocidad media hasta escuchar un "clic", indicando que está en la posición correcta (no use fuerza excesiva para evitar dañar el mecanismo de empuje), y simultáneamente se conectará el circuito indicador de posición correspondiente.

Nota: Si se selecciona un dispositivo de enclavamiento de cierre, la fuente de alimentación del circuito de enclavamiento debe conectarse a desbloquearlo antes de cerrar el circuito.

Caso de aplicación del mundo real

Estudio de caso: Proyecto de distribución de energía en un complejo comercial urbano

Un complejo comercial de 150.000㎡ (que integra un centro comercial, un edificio de oficinas y un hotel) en el principal distrito comercial. de Hangzhou, China, requería disyuntores de alto voltaje con rendimiento estable y adaptabilidad a frecuentes Operación y alta seguridad para garantizar la continuidad del suministro de energía general. Después de comparar varias opciones, el El cliente seleccionó el disyuntor en vacío de alto voltaje para interiores tipo carro de mano Usune VS1-12/630-25, que implementa 20 unidades para manejar la protección contra cortocircuitos y el control de carga del sistema de distribución de energía de alto y bajo voltaje del complejo. Desde su puesta en servicio, ha funcionado de manera estable y sin fallas, con un tiempo de aislamiento de fallas reducido a 0,3 segundos. garantizando eficazmente el funcionamiento normal de los equipos eléctricos y obteniendo grandes elogios por parte del cliente.

Preguntas frecuentes

P1: ¿Qué sucede si el disyuntor de vacío de alto voltaje para interiores se utiliza en un entorno fuera del rango normal?

A1: Si el entorno operativo real excede las condiciones normales (como altitud superior a 1000 m, temperatura ambiente por debajo de -15 ℃ o por encima de +40 ℃, etc.), es necesario consultar con nuestro fabricante con antelación. Nuestra fábrica Personalice los productos en función de parámetros ambientales reales, como mejorar el rendimiento del aislamiento y optimizar Estructuras de sellado, para garantizar un funcionamiento estable en el entorno objetivo.

P2: ¿Cómo mantener los disyuntores de la serie Usune VS1-12 para extender su vida útil?

A2: El producto adopta un poste solidificado integrado y una estructura integrada, logrando un funcionamiento sin mantenimiento bajo uso normal. Sólo se deben realizar controles periódicos de la limpieza de la superficie del interruptor (especialmente del aislamiento). superficie), eliminación de polvo y suciedad, y observación de los indicadores de posición de apertura/cierre y el estado del almacenamiento de energía. son requeridos. Si encuentra alguna anomalía, deje de usar el producto inmediatamente y comuníquese con nuestro proveedor para Mantenimiento postventa profesional para evitar daños mayores.

P3: ¿Los disyuntores de la serie Usune VS1-12 son compatibles con otras marcas de aparamenta?

R3: Sí. El producto está diseñado según estándares nacionales e internacionales y es perfectamente compatible con Celda tipo cajón de montaje central tipo KYN28A-12 (GZS) y celda fija serie XGN. Además, nuestro El fabricante puede ajustar las dimensiones y las interfaces del producto de acuerdo con el modelo de tablero específico del cliente para garantizar la compatibilidad. Antes de comprar, proporcione los parámetros del tablero a nuestro proveedor para asesoramiento profesional de emparejamiento.
