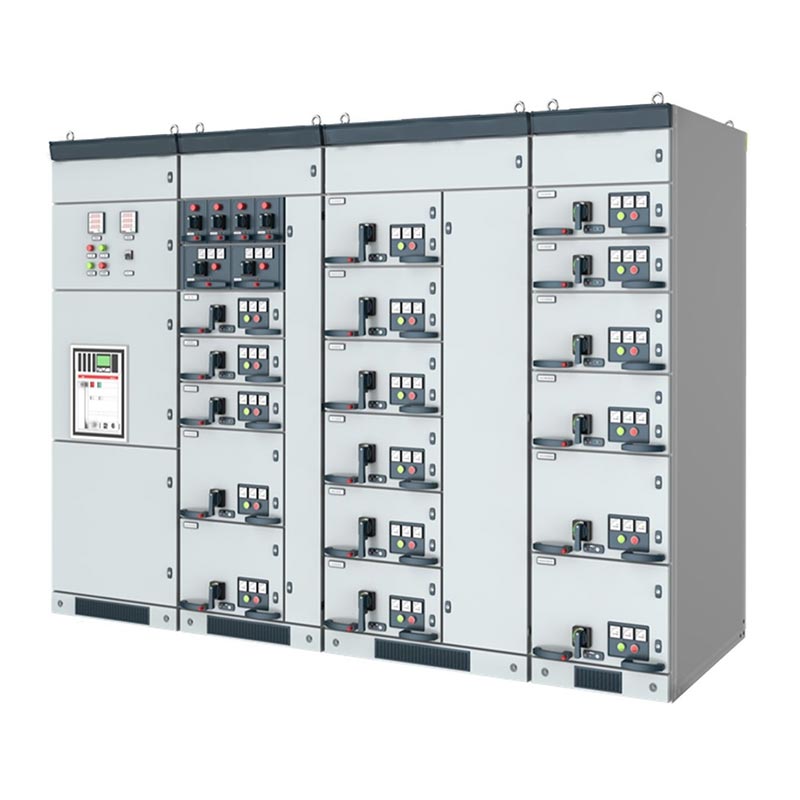

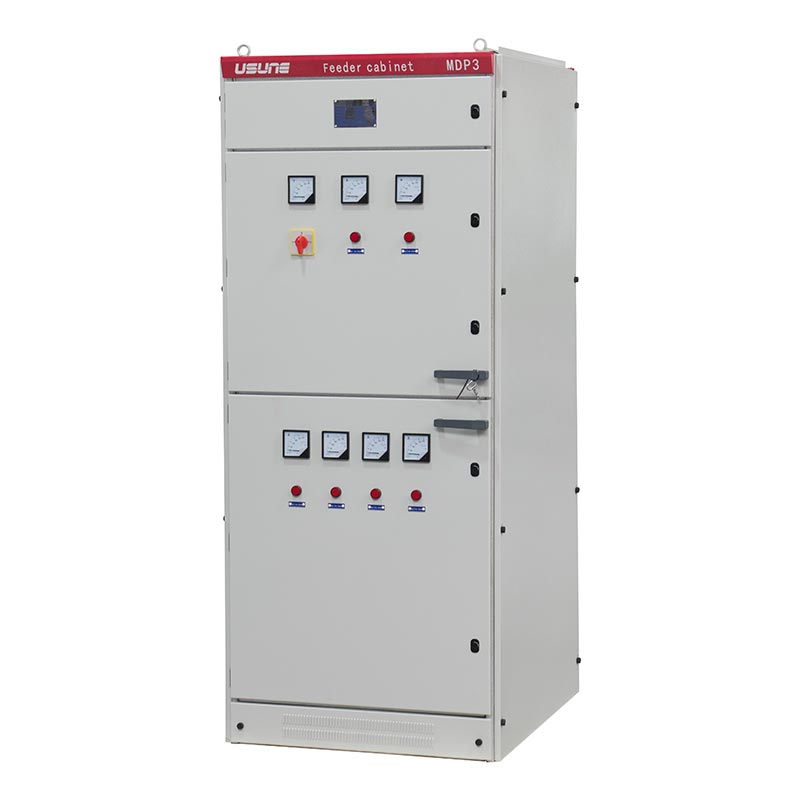

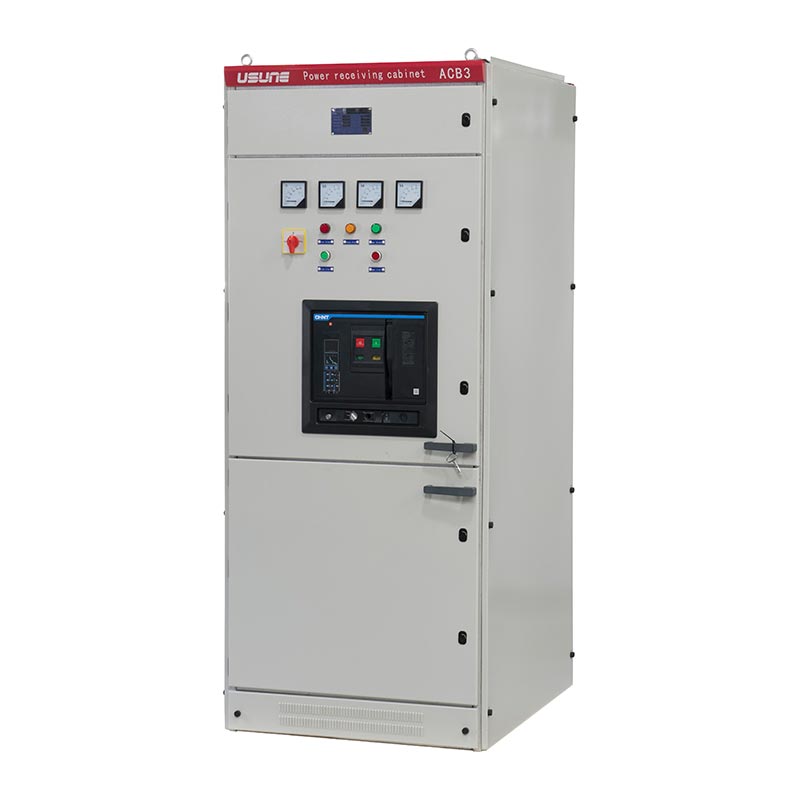

Aparamenta de baja tensión Ggd

La Celda de Baja Tensión Usune GGD es una celda fija utilizada principalmente para recepción, distribución y control de energía. en sistemas de baja tensión. Optimizado para aplicaciones en interiores, es adecuado para centrales eléctricas, subestaciones, industriales y empresas mineras y edificios de gran altura, y puede manejar cargas de hasta 3150A.

- Tensión nominal: 0,4kV (380V)
- Frecuencia nominal: 50Hz
- Clasificación de protección: IP23
- Estándares: IEC 439, GB 7251, GB/T 14048.2
- Certificaciones: Certificación del sistema de gestión ISO 9001

Aparamenta de baja tensión

Aparamenta de media tensión

Diseño Estructural

1. Estructura del gabinete: Construida con placa de acero laminada en frío con un espesor ≥2 mm, en gris eléctrico RAL7032. que posee una alta resistencia mecánica.
2. Rendimiento de protección: Clasificación de protección IP23, que previene eficazmente la intrusión de objetos sólidos extraños y salpicaduras de agua.
3. Dispositivo de enclavamiento: El tablero de distribución de baja tensión GGD incorpora un dispositivo de enclavamiento mecánico y eléctrico. Mecanismo, evitando eficazmente un mal funcionamiento y garantizando la seguridad operativa.
4. Componentes principales: equipados con disyuntores de alta calidad, indicadores LED antiinterferencias y precisión. Instrumentos tipo puntero.

Ventajas clave de rendimiento

1. Alta capacidad de ruptura: Capacidad de ruptura de hasta 50 kA, lo que garantiza un funcionamiento estable del equipo en caso de falla condiciones.
2. Excelente estabilidad: Exhibe una excelente estabilidad dinámica y térmica, adecuada para aplicaciones industriales de servicio pesado. aplicaciones.
3. Configuración flexible: el diseño modular permite una configuración personalizada basada en la potencia, la iluminación y el motor. requisitos de control.
4. Mantenimiento conveniente: los componentes están dispuestos de manera lógica, claramente etiquetados y las puertas del gabinete son duraderas. facilitando la inspección y el mantenimiento diarios.
5. Fuerte adaptabilidad ambiental: el rango de temperatura de funcionamiento es de -10 ℃ a +40 ℃, adecuado para entornos con altitudes ≤1000m.

Especificaciones técnicas

Casos de aplicación del mundo real

1. Nombre del proyecto: Actualización del sistema de distribución de energía para una mina de carbón

2. Cliente: Un gran grupo minero de carbón en Shanxi, China

3. Desafíos del proyecto: ambiente subterráneo hostil con altos niveles de polvo y vibración, que requiere un ambiente estable y Suministro de energía confiable para transportadores, bombas y equipos de ventilación.

4. Solución: Despliegue de 18 unidades de Celda de Baja Tensión Usune GGD para distribución de energía principal y energía zonificada distribución.

5. Resultados del proyecto:
- Fiabilidad: Operación estable durante 24 meses consecutivos sin ningún tiempo de inactividad no planificado.
- Seguridad: el grado de protección IP23 y los robustos dispositivos de enclavamiento eliminan por completo los accidentes de seguridad eléctrica.
- Mejora de la eficiencia: el suministro de energía estable reduce la tasa de fallas del equipo en un 65%.
- Optimización del mantenimiento: el diseño de componentes de fácil acceso reduce el tiempo de mantenimiento en un 50 %.

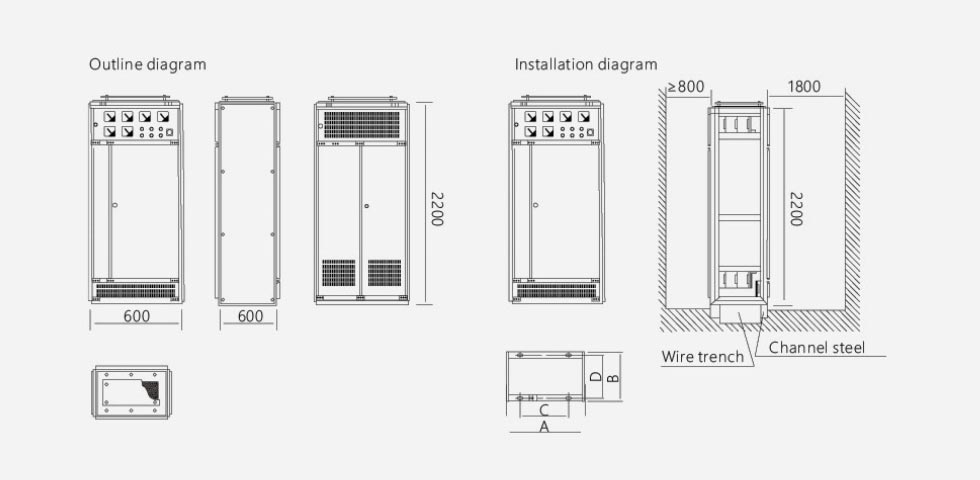

Dimensión externa del producto

Referencia del proyecto

Proyecto de lanzamiento de cohetes espaciales Cas

Informe de prueba

Preguntas frecuentes

P1: ¿Cuál es la altitud máxima de funcionamiento del tablero de distribución de bajo voltaje Usune GGD?

R: El diseño estándar es adecuado para altitudes ≤1000 m. Se pueden adquirir versiones adecuadas para altitudes de hasta 2000 m. Personalizado tras la confirmación del fabricante.

P2: ¿Se puede utilizar el tablero GGD en ambientes exteriores o corrosivos?

R: Este producto está diseñado para uso en interiores (apto para entornos de contaminación de nivel 3). Para exterior o muy Para aplicaciones corrosivas, comuníquese con Usune para obtener recubrimientos personalizados o clasificaciones de protección mejoradas.

P3: ¿Qué estándares cumple el cuadro GGD?

R: El producto cumple con los estándares de sistemas de gestión IEC 439, GB 7251, GB/T 14048.2 e ISO. En caso de normas en conflicto, se dará prioridad a la norma más alta.

En conclusión, el Tablero de Baja Tensión Usune GGD es un distribuidor de energía de alto rendimiento y alta confiabilidad. solución. Como fabricante y proveedor líder en China, Usune integra conceptos de diseño avanzados, rigurosos control de calidad y amplia experiencia en la industria, aprovechando sus modernas instalaciones de producción para brindar seguridad, Productos y servicios de distribución de energía eficientes y duraderos para diversos escenarios en todo el mundo, incluida la energía. plantas, instalaciones industriales y edificios comerciales.
