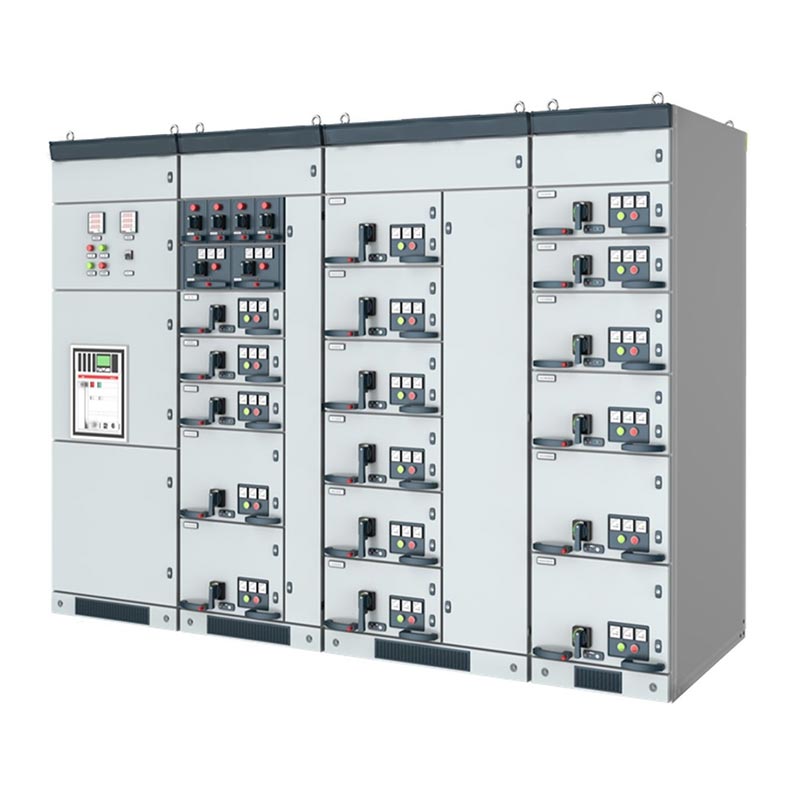

Aparamenta de baja tensión Mns

El tablero de distribución de bajo voltaje Usune MNS adopta una estructura modular estándar ensamblada en fábrica (FBA) y se utiliza principalmente para distribución, conversión y control de energía en sistemas de energía CA 50/60 Hz, 660 V e inferiores. El producto cumple estrictamente con los estándares GB 7251.1, JB/T 9961 e IEC439-1 y está certificado por el sistema de gestión ISO, integrando alta confiabilidad, seguridad operativa y facilidad de mantenimiento.

Aparamenta de baja tensión

Aparamenta de media tensión

Escenarios aplicables

1. Sector Eléctrico: Centrales eléctricas, subestaciones.
2. Sector Industrial: Petroquímica, laminación metalúrgica de acero, industria ligera y textil, empresas mineras.
3. Construcción e Infraestructura: Comunidades residenciales, edificios de gran altura, infraestructura de transporte.
4. Escenarios especiales: plataformas de perforación petrolera en alta mar, plantas de energía nuclear (requiere un estudio técnico separado). acuerdo)

Condiciones ambientales

1. Temperatura ambiente: -5 ℃ ~ +40 ℃, temperatura promedio de 24 horas que no exceda los +35 ℃
2. Humedad: Humedad relativa que no exceda el 50% a +40℃; Se permite una mayor humedad a temperaturas más bajas. (por ejemplo, 90 % a 20 ℃), pero se debe tener en cuenta la condensación.
3. Altitud de instalación: no superior a 2000 m
4. Temperatura de transporte y almacenamiento: -25 ℃ ~ +55 ℃, puede soportar +70 ℃ por períodos cortos (≤24 h)
5. La personalización se puede negociar con el fabricante si no se pueden cumplir condiciones operativas especiales.

Parámetros Técnicos y Tipos Estructurales

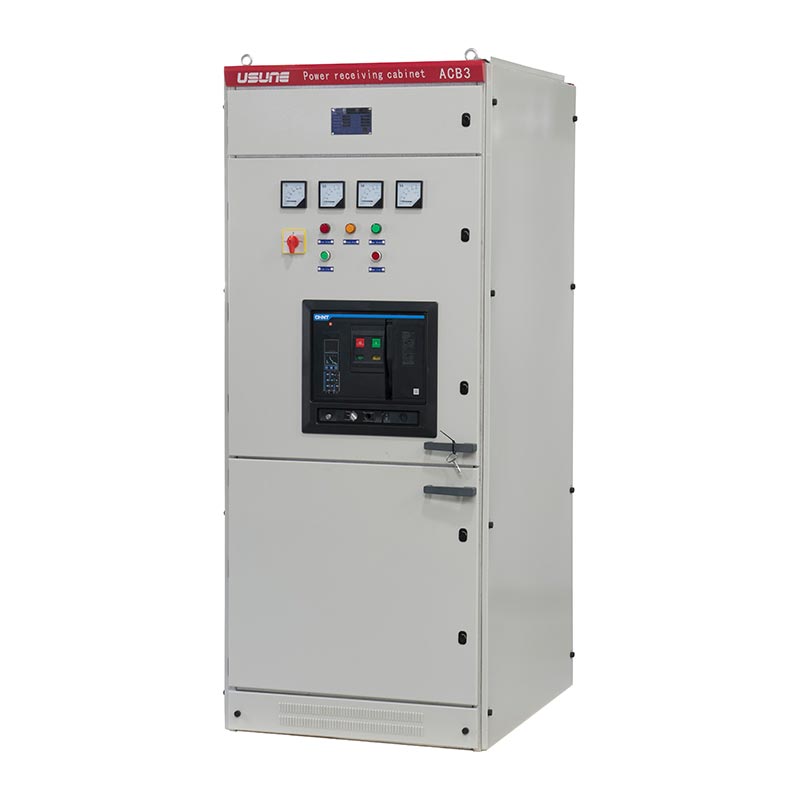

1. Gabinete del centro de distribución (PC)

Compatible con Emax, MT, 3WN, AH, ME 1. Disyuntores de la serie: Se utilizan para recepción, distribución y protección.

2. Gabinete del centro de control de motores (MCC)

Compuesto por cajoneras grandes y pequeñas, el interruptor principal de cada circuito utiliza una caja moldeada de alta capacidad de ruptura. disyuntor o interruptor de carga tipo fusible para control centralizado del motor.

3. Gabinete de compensación automática del factor de potencia

Equipado con dispositivos de compensación del factor de potencia manuales, automáticos y remotos para lograr potencia reactiva inteligente ajuste.

Caso de aplicación práctica

Estudio de caso: Proyecto de mejora de una gran laminadora de acero en el norte de China

Esta planta siderúrgica seleccionó el Tablero de Baja Tensión Usune MNS como el equipo principal para la distribución principal de energía y control de motores del laminador, configurando un total de 58 gabinetes MCC y 12 gabinetes de compensación.

El equipo puede soportar de manera estable arranques, paradas frecuentes y cargas de impacto de motores de alta potencia. El tipo cajón La estructura hace que el mantenimiento y la expansión de la capacidad sean más eficientes. Ha estado funcionando de manera estable durante muchos años, asegurando efectivamente una producción continua y reduciendo significativamente los costos de mantenimiento del tiempo de inactividad.

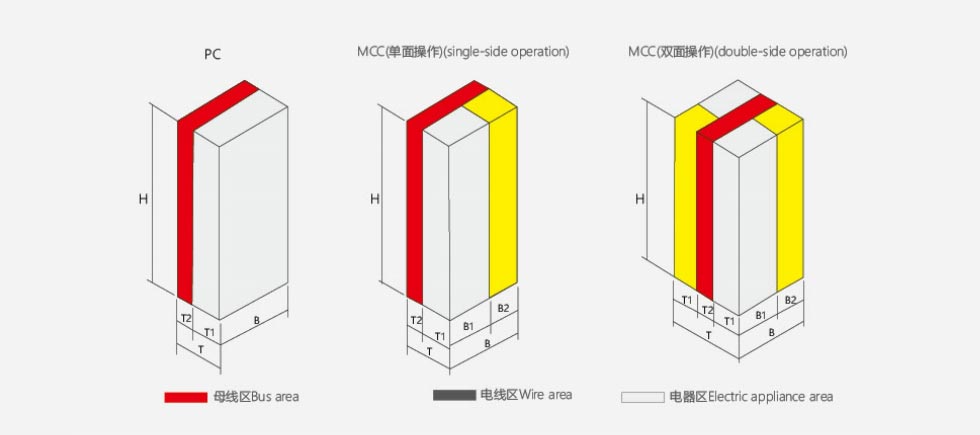

Dimensión externa del producto

Un gabinete de centro de distribución de energía (PC)

B Gabinete del centro de control de motores (MCC)

Referencia del proyecto

Proyecto de lanzamiento de cohetes espaciales Cas

Informe de prueba

Preguntas frecuentes

P1: ¿Cuáles son las ventajas de la aparamenta de baja tensión MNS en comparación con los gabinetes fijos tradicionales?

R: El MNS presenta un diseño modular extraíble, lo que resulta en una mayor densidad de circuito y una huella más pequeña dentro el gabinete. Las unidades defectuosas se pueden quitar y reemplazar individualmente sin un corte completo de energía. ofrece Mayor escalabilidad y mejor aislamiento de seguridad, lo que lo hace más adecuado para la energía industrial y de edificios modernos. distribución.

P2: ¿Se puede utilizar este producto en ambientes marinos o con alta humedad?

R: Sí. Se puede utilizar directamente en entornos normales. Para escenarios especiales como plataformas marinas y nucleares. Usune puede proporcionar soluciones personalizadas para resistencia a la corrosión, resistencia a la humedad y niebla salina. protección y firmar acuerdos técnicos especiales.

P3: ¿Cuáles son los estándares de ejecución del producto?

R: El producto cumple con los estándares internacionales GB 7251.1, JB/T 9961 e IEC439-1. Diseño y producción seguir los requisitos del sistema de gestión ISO.

Resumen

El Tablero de Baja Tensión Usune MNS presenta una estructura estándar, rendimiento estable y fácil mantenimiento. Adecuado para las necesidades de distribución de energía en diversos campos como la industria, la energía y la construcción. Aprovechando La cadena industrial completa de China y las capacidades de fabricación profesional, Usune, como fabricante confiable y proveedor, proporciona soluciones seguras y eficientes de distribución de energía de bajo voltaje a usuarios de todo el mundo.
