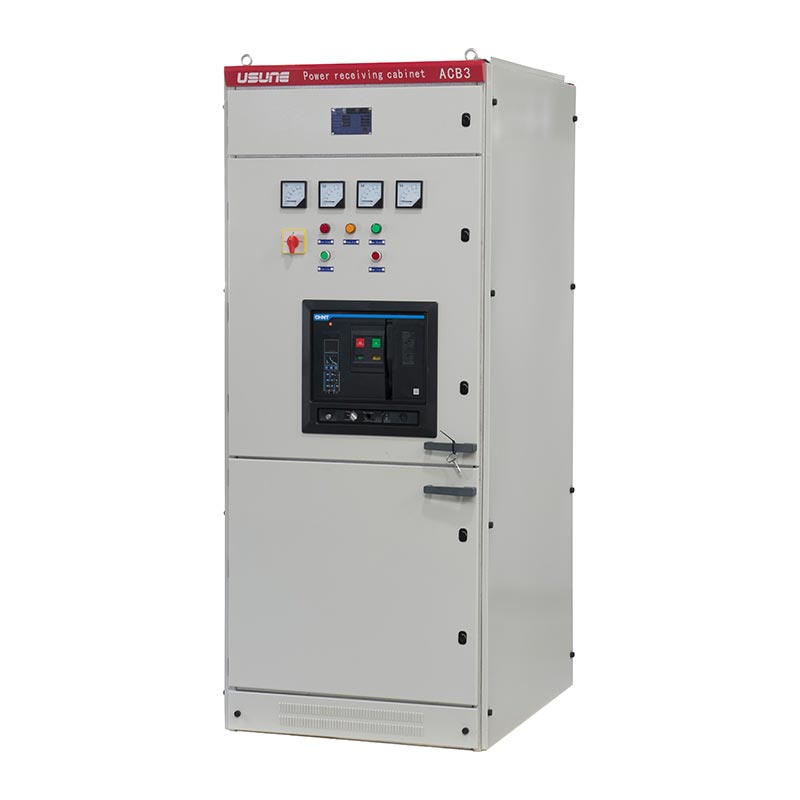

Gabinete de distribución de tipo fijo de bajo voltaje

El gabinete de distribución de tipo fijo de bajo voltaje GGD de Usune está diseñado específicamente para sistemas de distribución de energía de CA de 50 Hz. con un voltaje de funcionamiento nominal de 380 V y una corriente de funcionamiento nominal de hasta 3150 A. Sirve como centro de control central. para equipos de energía, iluminación y distribución, realizando de manera estable y eficiente funciones de distribución de energía.

Desarrollado en respuesta a las necesidades de los sectores energéticos, los usuarios de energía y las unidades de diseño, este producto cuenta con funciones avanzadas. tecnología y es una actualización ideal de los interruptores tradicionales de bajo voltaje. Como producto principal de un líder chino fabricante, integra un rendimiento confiable, operación segura y mantenimiento conveniente, lo que lo convierte en el preferido elección para usuarios globales que buscan un proveedor confiable de distribución de energía de bajo voltaje. Aprovechando la producción capacidades de las fábricas chinas avanzadas, su calidad está garantizada.

Aparamenta de baja tensión

Aparamenta de media tensión

Parámetros técnicos básicos

1. Frecuencia nominal: 50 Hz
2. Voltaje de funcionamiento nominal: 380 V CA.
3. Corriente de funcionamiento nominal: hasta 3150 A
4. Normas aplicables: IEC439, GB 7251, IEC60056, etc.
5. Clasificación de protección: IP30–IP54 (personalizable)
6. Capacidad de ruptura: Alta, excelente estabilidad dinámica y térmica.

Cumplimiento y garantía de calidad

1. Normas internacionales

El gabinete de distribución de tipo fijo de bajo voltaje cumple totalmente con los estándares eléctricos internacionales básicos, lo que garantiza aplicabilidad y confiabilidad global. Estos estándares incluyen: IEC60056 (disyuntores de CA de alto voltaje), IEC60099 (Supresores de sobretensiones de óxido metálico sin espacios de CA), IEC60129 (Interruptores de desconexión de CA e interruptores de puesta a tierra), IEC60185 (Transformadores de corriente), IEC60186 (Transformadores de voltaje) e IEC60298 (Aparamenta de distribución con gabinete metálico de 1 kV a 50 kV CA).

2. Estándares nacionales e industriales

El tablero cumple con estrictos estándares industriales y nacionales chinos, que incluyen: GB/T7251.12-2013 (baja tensión conjuntos de aparamenta y control), GB1207 (Transformadores de tensión), GB1208 (Transformadores de corriente), GB50150-2006 "Norma para Pruebas de Aceptación de Equipos Eléctricos en Instalaciones Eléctricas", y DL/T 5004-2004 "Técnico Especificación para el diseño de sistemas CC en ingeniería energética".

3. Pruebas e inspecciones rigurosas

- Inspección visual: se realiza una inspección visual y dimensional integral del estilo del gabinete, dimensiones, diseño estructural, así como la selección, diseño, cableado, proceso de instalación y revestimiento de superficies. de los componentes internos para garantizar el cumplimiento de los requisitos técnicos y se mantienen registros.

- Pruebas de fábrica: Cada tablero se somete a pruebas e inspecciones de fábrica de acuerdo con las normas nacionales y nacionales vigentes. Estándares de la industria antes de salir de fábrica, y se proporcionan registros de prueba auténticos para garantizar que el producto Cumple con los estándares antes de la entrega.

Requisitos del entorno operativo

1. Temperatura ambiente: -5 ℃ a +40 ℃, temperatura promedio de 24 horas ≤ +35 ℃
2. Altitud: ≤ 2000 m (instalación interior)
3. Humedad relativa: ≤ 50 % a +40 ℃, se puede relajar a bajas temperaturas (por ejemplo, ≤ 90 % a +20 ℃), considerando Condensación por cambios de temperatura.
4. Ángulo de instalación: Ángulo con plano vertical ≤ 5°
5. Requisitos ambientales: Libre de vibraciones severas, impactos y sustancias corrosivas; requisitos especiales Se puede negociar con el fabricante.

Ventajas principales de rendimiento

1. Alta capacidad de rotura y fuerte estabilidad

Estructura robusta, capaz de soportar grandes corrientes de cortocircuito y funcionamiento estable en condiciones extremas. condiciones eléctricas.

2. Configuración flexible

Las soluciones eléctricas modulares admiten varias combinaciones, hay disponibles múltiples series, adaptables a diferentes escenarios de aplicación.

3. Práctico y duradero

Estructura novedosa, alto nivel de protección, resistente al polvo, a la humedad y a los impactos, lo que prolonga la vida útil.

4. Seguro y fácil de mantener

Diseño claro, componentes de fácil acceso, operación conveniente, reducción del tiempo de inactividad y simplificación del mantenimiento. 5. Amplia aplicabilidad: Ampliamente aplicable a plantas de energía, subestaciones, fábricas, edificios comerciales y proyectos de infraestructura.

Casos de aplicación del mundo real

Caso 1: Proyecto de distribución de energía para una gran mina de carbón

1. Antecedentes del proyecto: Un gran grupo minero de carbón necesitaba un sistema confiable de distribución de energía de bajo voltaje para su equipos de minería subterránea e instalaciones de superficie, enfrentando ambientes hostiles como polvo, humedad y vibración.
2. Solución: Usune proporcionó 36 gabinetes de distribución de tipo fijo de bajo voltaje serie GGD, personalizados con IP54 Protección e instalación resistente a vibraciones.
3. Resultados de la aplicación: Operación estable por más de 5 años sin fallas eléctricas importantes; frecuencia de mantenimiento reducido en un 30% en comparación con equipos más antiguos; sin accidentes de seguridad eléctrica, mejorando la eficiencia minera.

Caso 2: Proyecto de mejora de subestaciones urbanas

1. Antecedentes del proyecto: Una subestación municipal necesitaba mejorar su antiguo sistema de distribución de energía, lo que requería mayor capacidad y confiabilidad del suministro de energía para satisfacer las necesidades eléctricas de residentes y empresas.
2. Solución: Se utilizó tablero Usune GGD, con una corriente nominal de 3150A, integrando monitoreo inteligente y funciones de protección.
3. Efectos de la aplicación: La capacidad de distribución de energía aumentó en un 40%, satisfaciendo la demanda máxima de energía; tiempo de respuesta a fallos reducido en un 60%, lo que reduce la duración del corte de energía; Cumple con los estándares de State Grid, logrando una excelente aceptación.

Especificaciones técnicas

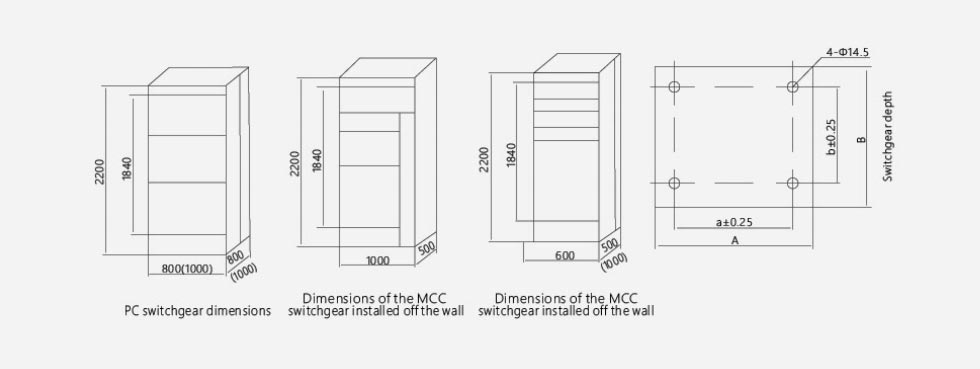

Dimensión externa del producto

Referencia del proyecto

Proyecto de lanzamiento de cohetes espaciales Cas

Informe de prueba

Preguntas frecuentes

P1: ¿Cuál es el grado de protección del gabinete de distribución de tipo fijo de bajo voltaje GGD de Usune y cómo se adapta? a diferentes ambientes?

R: El grado de protección estándar es IP30, personalizable hasta IP54. Los grados de protección más altos (p. ej., IP54) son polvo y resistente a la humedad, adecuado para minas, fábricas y ambientes húmedos; para ambientes corrosivos, Se encuentran disponibles recubrimientos anticorrosión y materiales especializados para satisfacer necesidades personalizadas.

P2: ¿Cuál es la vida útil del producto y qué mantenimiento de rutina se requiere?

R: La vida útil normal es de 15 a 20 años. El mantenimiento de rutina incluye: limpieza de polvo trimestral y revisión de sujetadores. y estado operativo de los componentes; Función de protección y prueba de resistencia de aislamiento integral anual calibración. El mantenimiento adecuado puede prolongar la vida útil y garantizar un funcionamiento estable.

P3: ¿Puede Usune proporcionar soluciones personalizadas para estructuras o voltajes/corrientes especiales?

R: Sí. Como fabricante profesional, ofrecemos servicios completos de personalización: ajuste de voltaje nominal (220V/400V) y actual (hasta 3150A), modificando dimensiones, disposición de componentes y funciones; nuestro equipo de ingeniería trabajará estrechamente para diseñar soluciones personalizadas que cumplan con los estándares IEC/GB.
