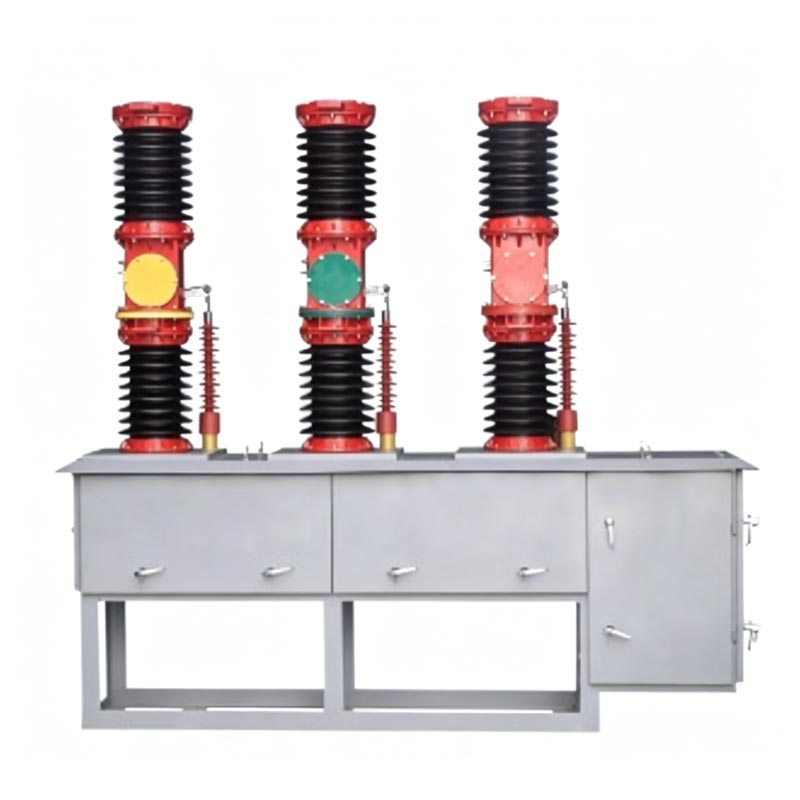

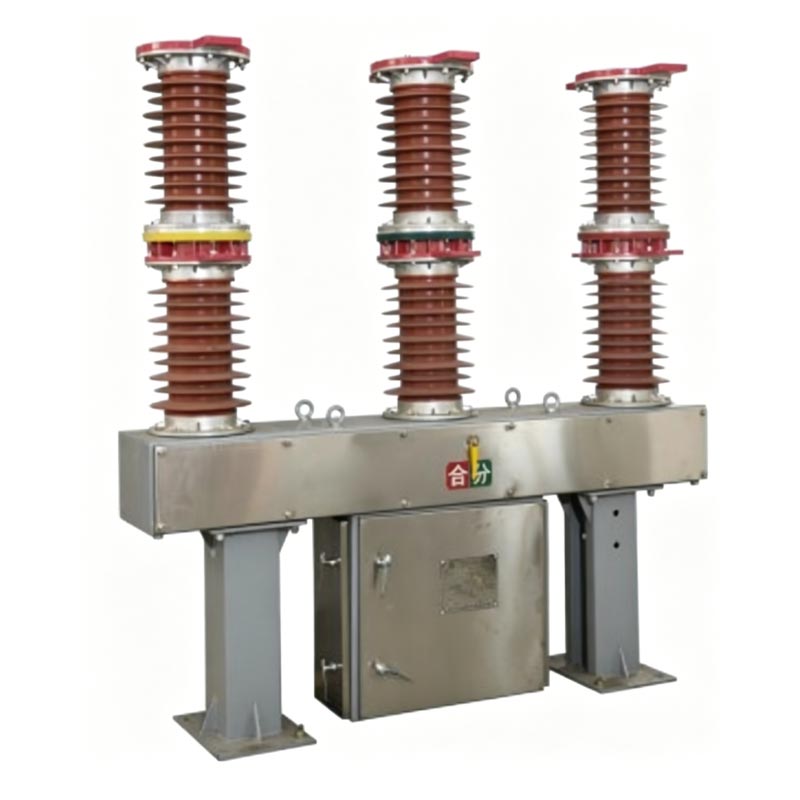

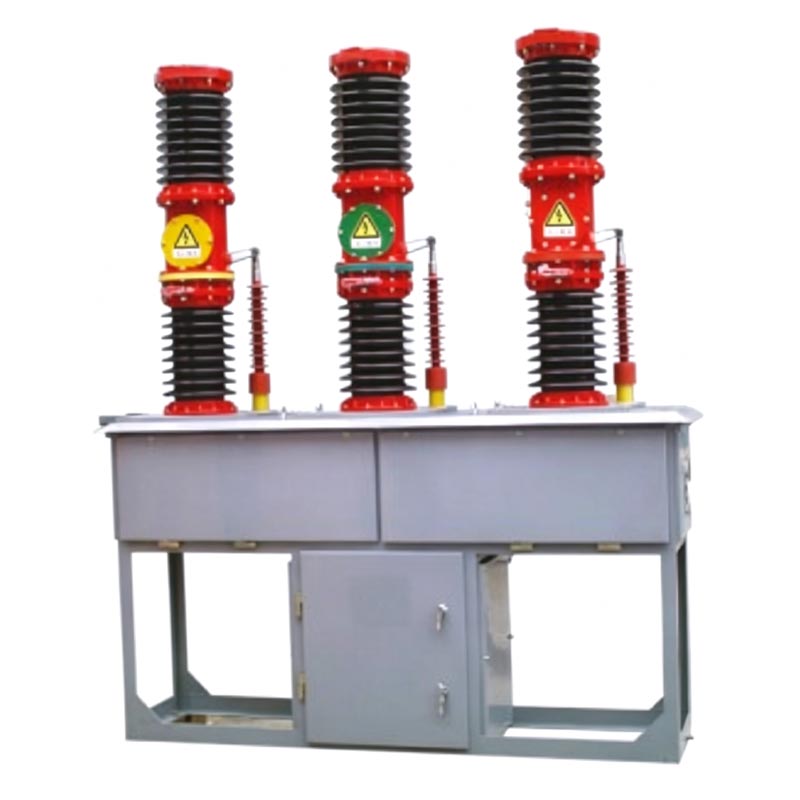

El disyuntor de vacío para exteriores Usune Zw7-40.5 es un disyuntor de vacío de alto voltaje para exteriores adecuado para 50 Hz Sistemas de transmisión y distribución de energía trifásicos de CA, 24-40,5 kV, utilizados principalmente para control, protección y control de sistemas. seccionamiento y conmutación de bancos de capacitores. Cuando se utiliza junto con un reconectador, permite una conexión segmentada inteligente. control de recierre del sistema de energía; Soporta mecanismos de funcionamiento electromagnéticos o de resorte, tiene mecánica estable. rendimiento y no presenta riesgo de incendio o explosión; Cumple con GB1984-1989 "Disyuntores de alto voltaje de CA" y Normas IEC56, IEC62271-100 "Disyuntores de CA de alto voltaje".
1. Excelente rendimiento de rotura: utiliza tecnología de extinción de arco al vacío, lo que resulta en una fuerte rotura.
capacidad, larga vida eléctrica y una vida mecánica de hasta 10.000 ciclos.
2. Sin mantenimiento y confiable: estructura simple, que no requiere mantenimiento regular y larga vida útil.
3. Excelente rendimiento de aislamiento y anticontaminación: Fuerte rendimiento de aislamiento en exteriores y excelente
capacidad anticontaminación.
4. Configuración inteligente flexible: Puede equiparse con un transformador de corriente incorporado (precisión de hasta 0,2 S).
clase) para medición y protección de enlace trifásico.
5. Amplia compatibilidad de mecanismos operativos: Adaptable a mecanismos operativos electromagnéticos o de resorte, lo que permite
operación frecuente y confiable.

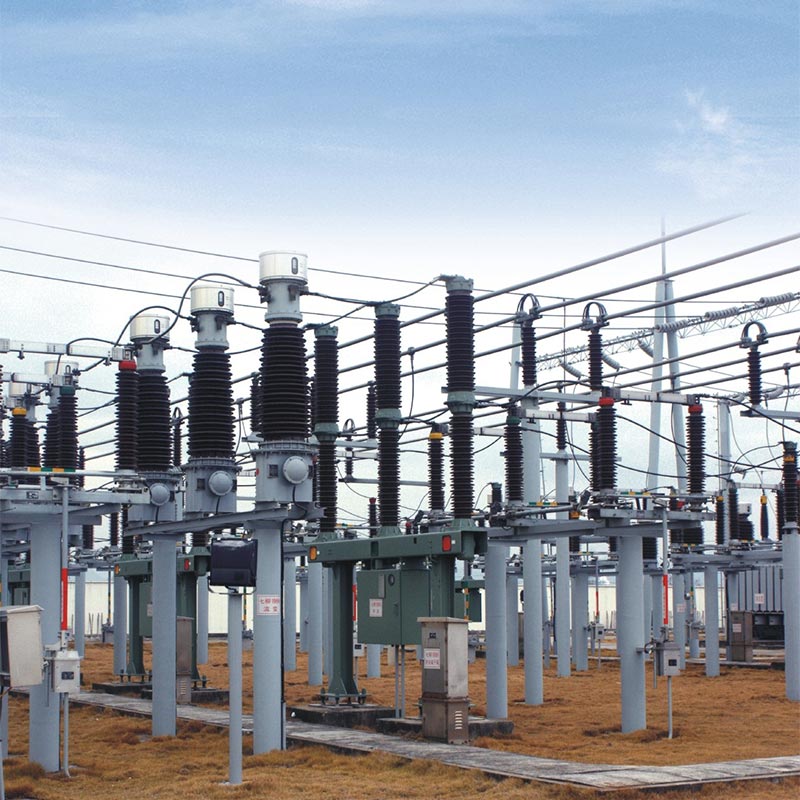

1. Líneas y subestaciones de transmisión y distribución de 24-40,5 kV.
2. Proyectos de renovación y ampliación de la red eléctrica urbana y rural
3. Parques eólicos, plantas de energía solar y sistemas de energía industrial
4. Aplicaciones de interruptores automáticos y conmutación de bancos de condensadores
5. Zonas costeras, de gran altitud y muy contaminadas
1. Nombre del proyecto: Proyecto de conexión a la red de un parque eólico de 35 kV en el norte de China
2. Cliente: State Grid Hebei Electric Power Co., Ltd.
3. Antecedentes del proyecto: Este parque eólico está ubicado en una zona costera con alta humedad, fuerte niebla salina y tormentas frecuentes. Su sistema de línea saliente de 35 kV requiere disyuntores confiables para control, fallas operaciones de aislamiento y reenganche automático.
4. Solución: Uxin Electric proporcionó 12 juegos de disyuntores de vacío para exteriores Zw7-40.5, equipados con Mecanismos accionados por resorte y transformadores de corriente incorporados clase 0,2S.
5. Logros de la aplicación
- Funcionamiento estable durante más de 5 años en entornos de alta humedad y alta niebla salina
- Tasa de éxito del 100% en 187 operaciones de corte en cortocircuito
- La función de reconexión inteligente reduce el tiempo de corte de energía en un 85%
- El diseño sin mantenimiento reduce los costos anuales de operación y mantenimiento en un 60%
6. Comentarios de los clientes
“El disyuntor de vacío para exteriores Usune Zw7-40.5 ha demostrado un rendimiento extremadamente confiable en nuestra zona costera. parque eólico. Su rendimiento de prevención de la contaminación y sus funciones de protección inteligente han mejorado significativamente. estabilidad de la red”. – Gerente de Proyecto, State Grid Hebei Electric Power Co., Ltd.
| Artículo | Unidad | Parámetros | |
| Tensión nominal | kV | 40.5 | |
| Nivel de aislamiento nominal | 1 min Tensión soportada de frecuencia eléctrica | kV | 95 |
| Tensión soportada por impulso de rayo (valor máximo) | kV | 185 | |
| Corriente nominal | A | 630/1000/1250/1600/2000 | |
| Corriente nominal de caída de cortocircuito | ka | 12,5/16/20/25/31,5 | |
| Secuencia de operación nominal | 0-0,3s-C0-180s-0 | ||
| Tiempos de interrupción para corriente nominal de interrupción corta | Veces | 12 | |
| Corriente nominal de cortocircuito y cierre (pico) | ka | 50/63/80 | |
| Corriente nominal máxima soportada | ka | 50/63/80 | |
| Corriente nominal soportada de corta duración | ka | 20/25/31.5 | |
| Tiempo nominal de duración del cortocircuito | s | 4 | |
| Velocidad media de apagado | EM | 1,5 ± 0,20 | |
| Velocidad media de encendido | EM | 0,7 ± 0,2 | |
| Tiempo de rebote de activación del contrato | EM | ≤ 2 | |
| Diferencia de tiempo de sincronismo encendido/apagado trifásico | EM | ≤ 2 | |
| tiempo de encendido | EM | ≤ 150 | |
| hora de apagado | EM | ≤ 70 | |
| Vida mecánica | Veces | 10000 | |
| Tensión nominal de funcionamiento y tensión nominal del circuito auxiliar | V | CC/CA110.220 | |
| Resistencia CC de cada bucle de fase (no incluye transformadores de instrumentos) | µΩ | ≤ 50 | |
| Resistencias de CC de cada bucle de fase | milímetros | 3 | |
R: Se pueden utilizar mecanismos accionados por resorte o electromagnéticos. Los mecanismos accionados por resorte ofrecen alta confiabilidad y bajos costos de mantenimiento, lo que los hace adecuados para la mayoría de aplicaciones en exteriores.
R: Sí. La relación de corriente y la clase de precisión (0,2S/0,5/10P10) deben especificarse al realizar el pedido.
R: En condiciones de uso normal, el período sin mantenimiento es de 10 a 15 años. Se recomienda una inspección visual cada 2 años, y una inspección mecánica menor cada 5 años.
El disyuntor de vacío para exteriores Usune Zw7-40.5 combina tecnología de vacío avanzada, diseño estructural robusto y Funciones inteligentes. Como proveedor chino de confianza, Usune Electric garantiza constantemente alta calidad y Productos de alto rendimiento, lo que los convierte en una opción ideal para los sistemas de energía modernos que exigen confiabilidad, seguridad y Bajos costos de ciclo de vida.
