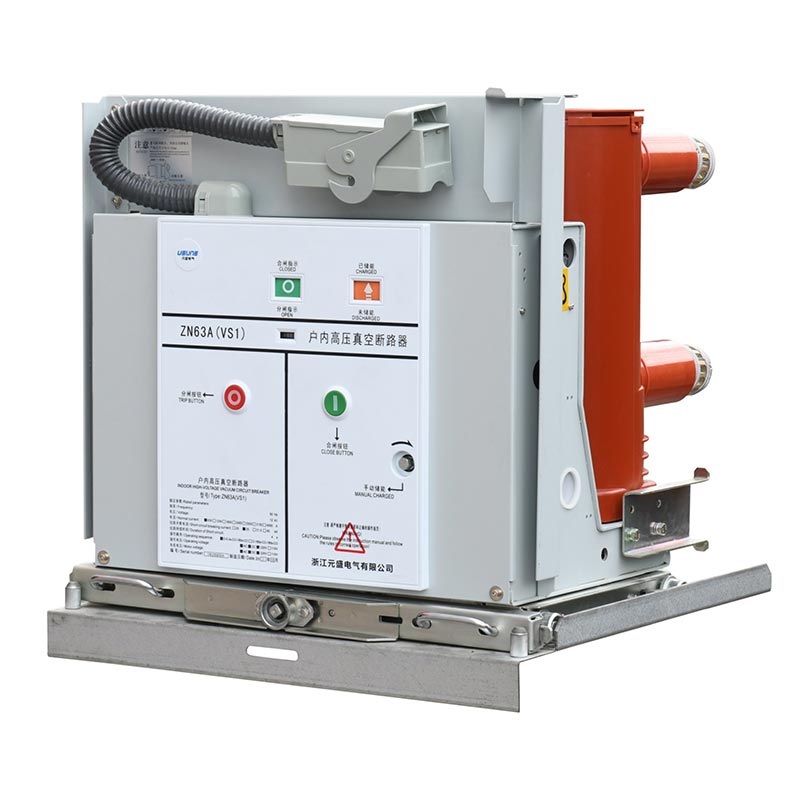

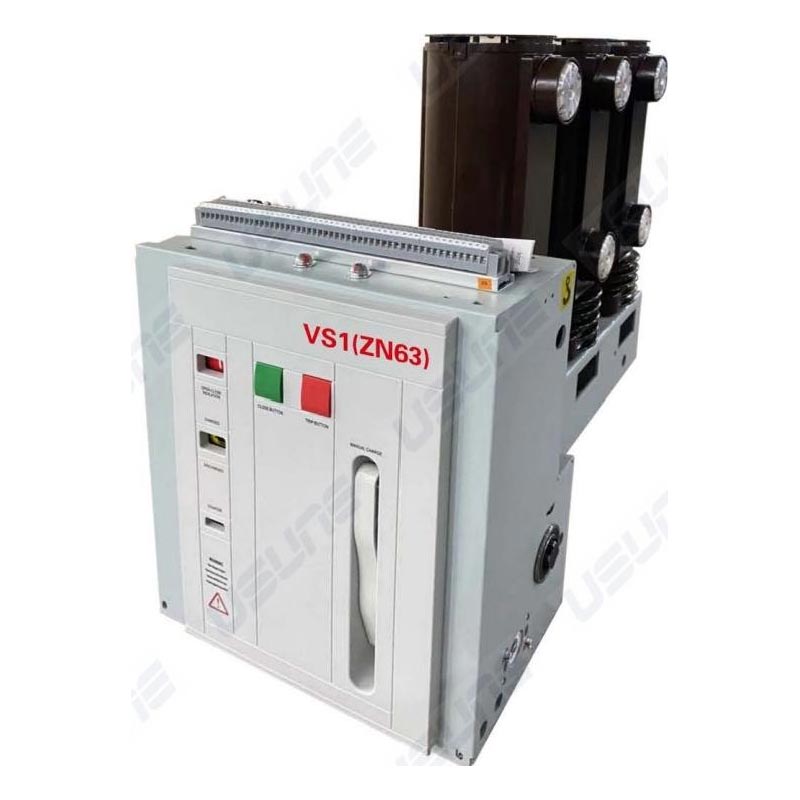

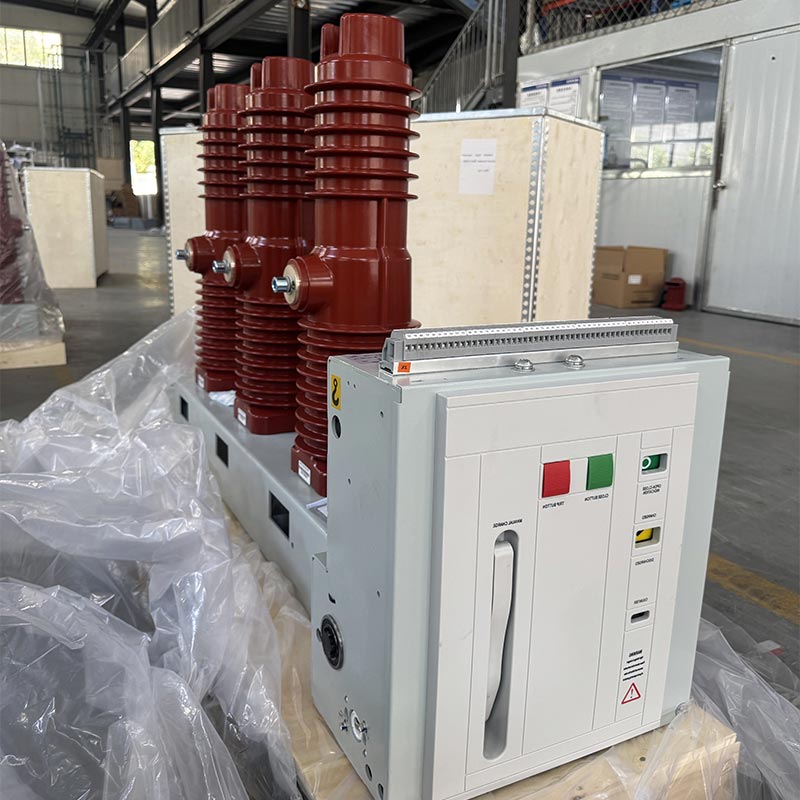

Disyuntor de vacío interior de montaje lateral

El disyuntor de vacío interior de montaje lateral Usune es una aparamenta fija de alto voltaje que se utiliza principalmente en instalaciones fijas. aparamenta. Puede utilizarse de forma independiente o integrarse en sistemas de suministro de energía de red en anillo, transformadores tipo caja, y varios sistemas de suministro de energía no estándar. Su principal ventaja radica en su tecnología de extinción de arco al vacío, Evitar la contaminación y los daños causados por los medios tradicionales de extinción de arco, mejorando eficazmente el suministro de energía. seguridad y estabilidad. Este producto es desarrollado y fabricado de forma independiente por la fábrica de Usune, con madurez Procesos de producción y estricto control de calidad, asegurando un funcionamiento estable y confiable bajo diversos complejos. condiciones.

Autoridad y estándares del producto Para garantizar la confiabilidad y el cumplimiento del producto, la aspiradora para interiores de montaje lateral Usune El disyuntor cumple estrictamente con los estándares nacionales e internacionales autorizados, incluido GB/T1984-2014 "Alta Disyuntores de alto voltaje para interiores", JB3855-1996 "Disyuntores de vacío de alto voltaje para interiores de 3,6 ~ 40,5 KV" y DL/T403-2000 "Condiciones técnicas de pedido de disyuntores de vacío de 12 ~ 40,5 KV" y cumple con los requisitos pertinentes de IEC62271-100:2008. Cada producto se somete a una rigurosa inspección de fábrica antes de salir de fábrica, y todos los aspectos técnicos. Los parámetros cumplen con los requisitos de diseño, lo que demuestra el compromiso de Usune con la calidad del producto y garantiza un uso seguro para usuarios.

Entorno operativo y aplicabilidad

El disyuntor de vacío interior de montaje lateral es altamente adaptable a diversos entornos y adecuado para siguientes condiciones de funcionamiento en interiores:

1. Temperatura ambiente: máxima +40 ℃, mínima -15 ℃
2. Humedad ambiental: Humedad relativa promedio diaria ≤95%, promedio mensual ≤90%; presión de vapor promedio diaria ≤22×10⁻³MPa, promedio mensual ≤1,8×10⁻³MPa
3. Altitud: No superior a 1000 m.
4. Intensidad Sísmica: No superior a 8 grados
5. Entorno atmosférico: libre de polvo, humo, gases corrosivos e inflamables, vapores o niebla salina. contaminación.

Nota: Si el entorno operativo real excede los requisitos normales anteriores, consulte con el Fabricante profesional Usune para personalizar una solución de producto adecuada.

Estructura y función

1. Estructura general

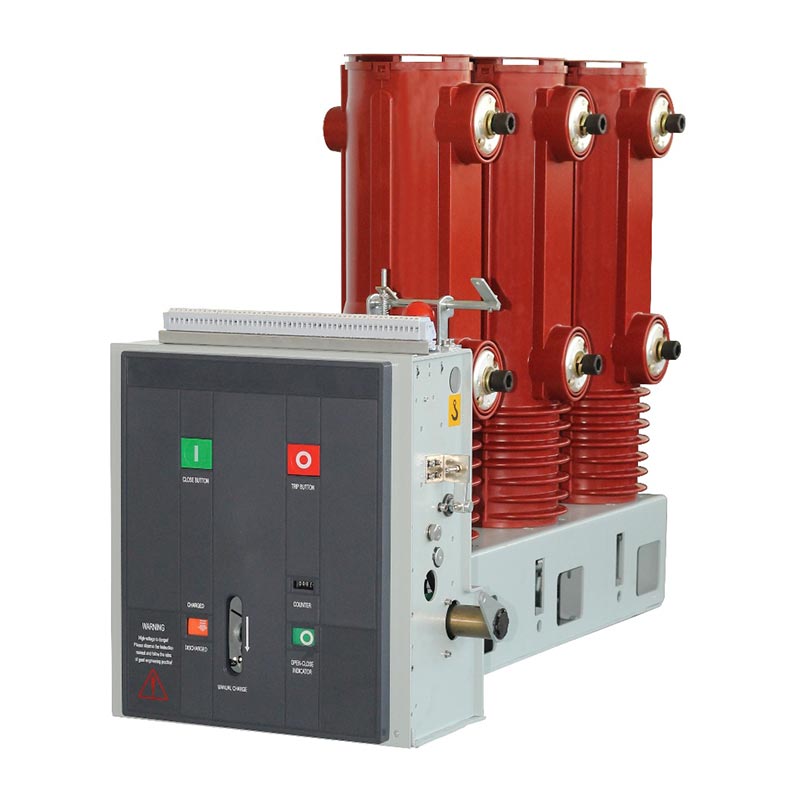

El disyuntor de vacío interior de montaje lateral adopta una disposición de adelante hacia atrás del mecanismo operativo y el cámara de extinción de arco. El circuito conductor principal es del tipo trifásico montado en el suelo. El interruptor de vacío Se instala longitudinalmente dentro de un cilindro aislante tubular fabricado mediante un proceso APG de resina epoxi. esto Proporciona un excelente rendimiento anti-fugas, lo que reduce significativamente la acumulación de polvo en la superficie de la botella. evitando que factores externos afecten su funcionamiento y asegurando un alto rendimiento de aislamiento incluso en ambientes húmedos y ambientes muy contaminados.

2. Estructura del mecanismo operativo

El mecanismo operativo es un mecanismo plano accionado por resorte que soporta el almacenamiento de energía manual y eléctrica. el El motor de operación está instalado en el gabinete frontal del interruptor. El gabinete está dividido en cinco ensamblajes. espacios por cuatro particiones intermedias, que albergan los componentes de almacenamiento, transmisión, disparo y amortiguación de energía. respectivamente. El producto integra el interruptor y el mecanismo operativo en un solo diseño, asegurando un alto Grado de coincidencia entre el desempeño operativo del mecanismo y la apertura y cierre del interruptor. requisitos. Esto reduce pasos intermedios innecesarios, reduce el consumo de energía y el ruido, y mejora confiabilidad operativa.

Principales especificaciones y parámetros técnicos.

Instalación y puesta en servicio

1. Compruebe si el disyuntor está dañado. Si está dañado, deje de usarlo inmediatamente.
2. Elimine los contaminantes (especialmente de la superficie aislante). Contaminantes generados durante el transporte o El almacenamiento puede afectar el rendimiento de aislamiento del producto.
3. Opere manualmente el disyuntor para almacenar energía y realizar operaciones de cierre/apertura según sea necesario. observando si el estado del almacenamiento de energía y los indicadores de posición de cierre/apertura son normales.
4. Opere el disyuntor para almacenar energía y realizar operaciones de cierre/apertura utilizando la potencia de operación. suministro, comprobando si el estado del almacenamiento de energía y los indicadores de posición son normales.
5. Operación del disyuntor tipo carro de mano: Inserte la manija de empuje en el orificio de empuje, gírela en el sentido de las agujas del reloj para avanzar y en sentido antihorario para retraer, con una carrera de empuje total de 300±3 mm; en la posición abierta, muévala suavemente a la posición de trabajo o prueba, girando el mango 30 veces a velocidad media hasta escuchar un "clic", indicando que está en posición (no usar fuerza excesiva para evitar dañar el mecanismo de empuje). En este momento, el Se activarán los indicadores de posición correspondientes (S8, S9).

Nota: Cuando se utiliza un dispositivo de enclavamiento de cierre, se debe conectar la fuente de alimentación del circuito de enclavamiento para desbloquearlo. antes del cierre; al desembalar, operar de acuerdo con los requisitos del embalaje, levantando el codo del disyuntor asegurar que el brazo saliente inferior esté bajo carga, evitando impactos y vibraciones fuertes; retire el dispositivo de elevación como requerido antes de colocarlo en el gabinete.

Estudio de caso de aplicación en el mundo real

Caso: Un gran parque industrial en el sur de China compró 50 disyuntores de vacío para interiores de montaje lateral Usune (modelo VS1-12/1250-25) para el sistema de distribución de energía de su taller de producción. Operan múltiples líneas de producción en el parque. alternativamente, requieren frecuentes cambios de energía y alta confiabilidad en la interrupción de la corriente de cortocircuito. desde instalación y puesta en servicio en 2024, los productos han funcionado de manera estable durante 12 meses consecutivos sin fallas, Proteger y controlar eficazmente el sistema de energía, reducir el tiempo de inactividad del equipo y mejorar la calidad del parque. eficiencia de producción. Como proveedor chino local, Usune proporcionó orientación completa sobre la instalación in situ y Servicios de mantenimiento postventa, obteniendo grandes elogios por parte del cliente.

Preguntas frecuentes

P1: ¿Qué pasa si el entorno operativo real del disyuntor excede los requisitos normales?

R1: Si la temperatura ambiente, la humedad, la altitud, etc. exceden los requisitos normales, comuníquese con el fabricante, Usune, inmediatamente. Un equipo técnico profesional realizará una encuesta en el sitio y personalizará un Solución de producto adaptada al entorno especial para garantizar el funcionamiento estable del disyuntor en condiciones especiales. condiciones. Como proveedor responsable, Usune se compromete a brindar soluciones personalizadas para cada cliente.

P2: ¿Cómo mantener el disyuntor de vacío interior de montaje lateral Usune para extender su vida útil?

A2: El mantenimiento de rutina incluye principalmente tres puntos: Primero, limpie regularmente la superficie del aislamiento para evitar la suciedad. la acumulación afecte el rendimiento del aislamiento; en segundo lugar, verifique periódicamente el estado del almacenamiento de energía, indicadores de apertura/cierre y cableado para garantizar que no haya holguras ni daños; En tercer lugar, realizar trabajos manuales y eléctricos. pruebas de funcionamiento cada 6 meses para comprobar la flexibilidad y fiabilidad del mecanismo de funcionamiento. Además, el La fábrica proporciona un manual de mantenimiento detallado y orientación posventa para ayudar a los usuarios a mantener el producto. científicamente.
