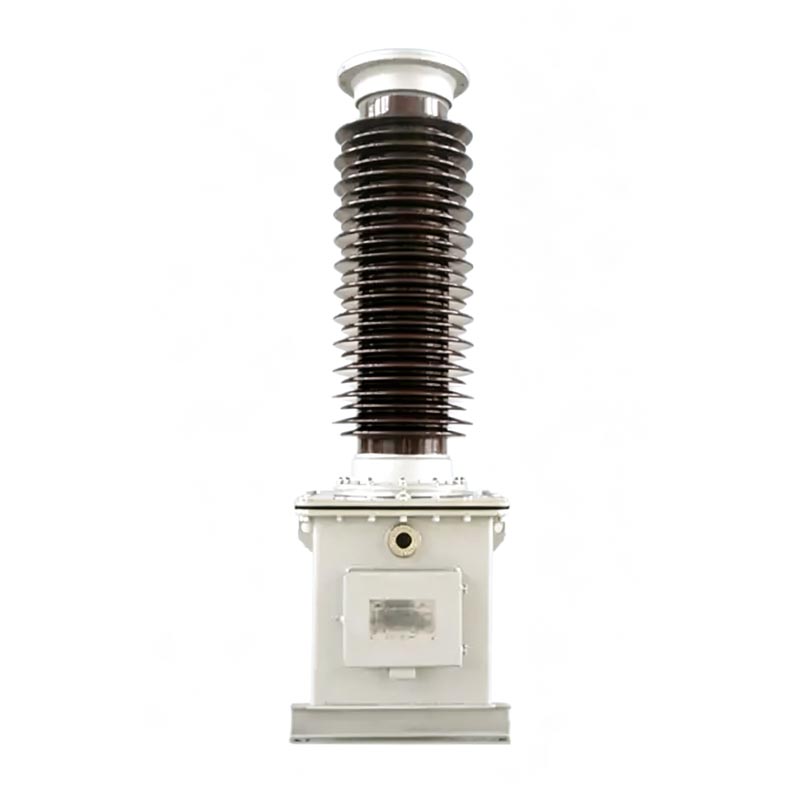

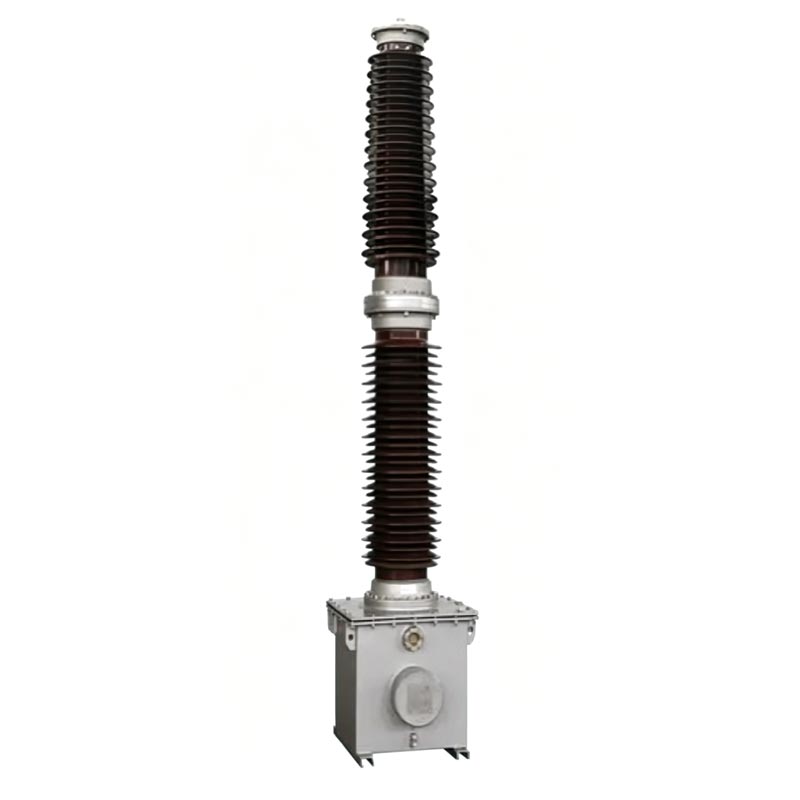

Transformador de voltaje exterior

El transformador de voltaje para exteriores Usune serie TYD cubre todos los niveles de voltaje desde 35 kV a 220 kV, convirtiendo alto voltaje sistemas a señales estándar de bajo voltaje de 100/√3 V o 100 V para satisfacer las necesidades de medición de energía, medición de voltaje, protección de relés y verificación de sincronización de red. En comparación con los transformadores de voltaje electromagnéticos tradicionales, Este producto también cuenta con acoplamiento de comunicación de portador de línea eléctrica, evitando problemas de ferroresonancia. Es general La estructura es confiable, lo que garantiza el funcionamiento seguro y estable a largo plazo de las redes eléctricas de alto voltaje, lo que la convierte en un núcleo. Dispositivo de soporte para la construcción de redes inteligentes.

Transformador de voltaje del condensador

TYD-35 (66, 110/220)kV-0,01 (0,02)

Instrucciones generales

Explicación del modelo de producto

Los códigos de modelo de la serie TYD definen claramente los parámetros del producto y los escenarios aplicables, lo que facilita la ingeniería. selección e instalación en sitio. Las reglas de codificación son las siguientes:

1. Estructura del modelo: TYD ① – ② ③

- TYD: Código para transformador de tensión capacitivo
- ①: Tensión nominal de fase del sistema (unidad: kV)
- ②: Capacitancia nominal del divisor de voltaje (unidad: μF, opcional 0,01 μF, 0,02 μF)
- ③: Código de sufijo de característica funcional

2. Explicación del código de sufijo:

- H: Tipo resistente a la contaminación, adecuado para zonas muy contaminadas
- G: tipo de gran altitud, adecuado para áreas por encima de los 2000 m de altitud
- F: Adecuado para sistemas con punto neutro no efectivamente puestos a tierra

3.Ejemplo de modelo típico

TYD110/√3-0.02FH, que representa un nivel de voltaje de 110 kV, una capacitancia nominal del divisor de voltaje de 0.02 μF, adecuado para Sistemas de punto neutro no conectados a tierra de manera efectiva y ambientes con contaminación Clase D, un transformador de voltaje capacitivo.

Funciones principales

1.Medición precisa y medición de voltaje

Permite la adquisición de voltaje y medición de energía de alta precisión, lo que garantiza una liquidación precisa de la red eléctrica. datos de consumo.

2.Protección de la red eléctrica y control automático

Proporciona señales de voltaje estables para protección de relés, control automático de la red eléctrica y sincronización. verificación, lo que permite una respuesta rápida a fallas del sistema.

3.Acoplamiento de comunicación de línea eléctrica

Actúa como un condensador de acoplamiento para la comunicación del portador de línea eléctrica, logrando la transmisión de señal de línea eléctrica sin cableado adicional.

Estándares de ejecución

Todo el proceso de producción y prueba del transformador de voltaje exterior cumple estrictamente con las normas nacionales. estándares autorizados, que cumplen plenamente con las especificaciones de aceptación de ingeniería:
- GB/T20840.1-2010 "Transformadores de instrumentos - Parte 1: Requisitos técnicos generales"
- GB/T20840.5-2013 "Transformadores de instrumentos - Parte 5: Requisitos técnicos suplementarios para voltaje capacitivo Transformadores"
- GB/T19749-2005 "Condensadores acoplados y divisores de tensión capacitivos"

Condiciones ambientales aplicables

El transformador de voltaje exterior cuenta con una excelente adaptabilidad ambiental y puede funcionar de manera estable en condiciones complejas. condiciones exteriores. Los parámetros estándar aplicables son los siguientes:
- Escenarios de instalación: Adecuado tanto para uso interior como exterior
- Temperatura ambiente: -40 ℃ ~ +45 ℃ (Se pueden personalizar y negociar condiciones especiales)
- Velocidad máxima del viento: ≤150 km/h
- Altitud nominal: ≤2000 m (la versión de gran altitud tipo G se adapta a altitudes más altas)
- Espesor del glaseado: ≤10 mm
- Clasificación anticontaminación: Clase D estándar (distancia de fuga ≥ 43,3 mm/kV), Clase E opcional (distancia de fuga ≥ 53,7 mm/kV)

Ventajas estructurales del producto

La serie CVT Usune TYD adopta una estructura modular integrada, que consta de dos partes principales: un voltaje capacitivo divisor y un dispositivo electromagnético. La estructura es robusta y duradera:

1.Divisor de voltaje capacitivo de alta resistencia

Utiliza un dieléctrico compuesto de papel de condensador y película delgada de alta calidad. Múltiples elementos condensadores son conectados en serie dentro del casquillo de porcelana, impregnados al vacío con aceite aislante de alta calidad. El completamente La estructura sellada está equipada con un dispositivo de compensación de aceite para mantener la estabilidad del voltaje interno, eliminando el aceite. Problemas de fugas y humedad. La estructura del conjunto de pernos garantiza una instalación cómoda y una conexión segura.

2.Dispositivo electromagnético integrado

Incluye un transformador intermedio incorporado, un reactor de compensación y una compuerta de reactor de saturación rápida, todos sellados. dentro de un tanque de acero lleno de aceite. Está premontado con el divisor de baja tensión antes de salir de fábrica, asegurando un aislamiento completo del sistema de aceite aislante y eliminando interferencias mutuas.

3.Diseño de protección de seguridad

Equipado con terminales dedicados de amortiguación, puesta a tierra y onda portadora con marcas claras. Protección múltiple Las estructuras previenen eficazmente riesgos de seguridad como fugas de alto voltaje y daños al equipo secundario.

Aplicación de ingeniería Cas

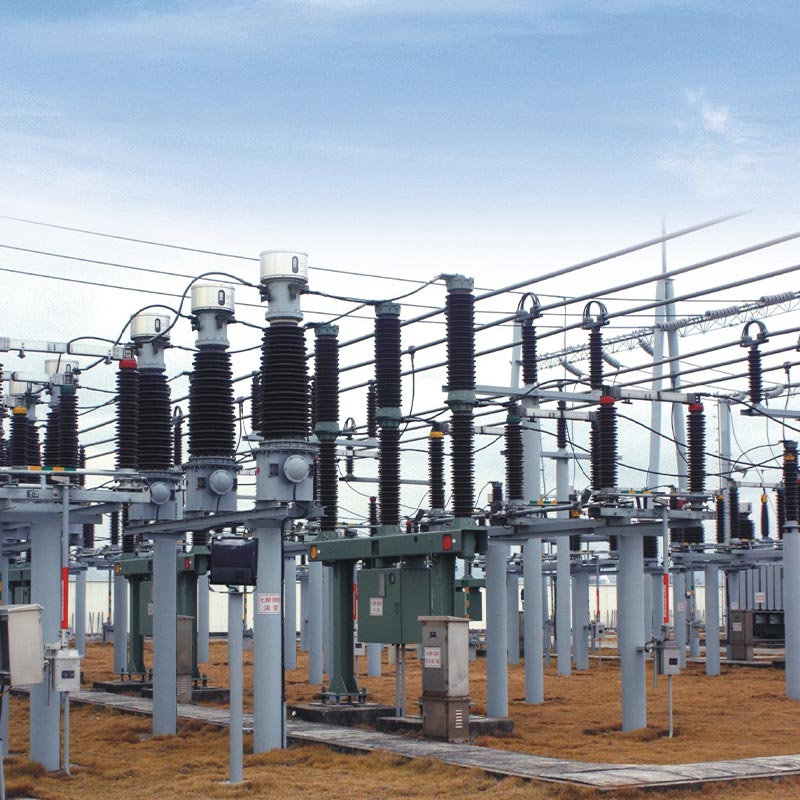

Como proveedor de alta calidad de equipos CVT de alto voltaje, los transformadores de voltaje de la serie TYD de Usune han sido aplicado con éxito a un proyecto clave en la renovación de la red eléctrica urbana de 110 kV en Zhoushan, provincia de Zhejiang. el El proyecto seleccionó el modelo clásico TYD110/√3-0.02FH, adecuado para las complejas condiciones de funcionamiento del local. zona costera muy contaminada y con un punto neutro no conectado a tierra de manera efectiva.
El equipo original de esta subestación sufrió una medición de voltaje inestable y una antiinterferencia débil. capacidades. Después de reemplazar las CVT con CVT de la serie Usune TYD, el equipo ha estado funcionando de manera estable durante más Más de 3 años, manteniendo una medición precisa y una salida de señal estable incluso en entornos hostiles como alta humedad, niebla salina y fuertes vientos. Esto proporciona soporte confiable para la protección del relé de la subestación y el portador. comunicación, mejorando efectivamente la confiabilidad de la operación de la red eléctrica regional, reduciendo el equipo tasas de falla y verificar completamente la excelente resistencia a la intemperie y el rendimiento de resistencia a la contaminación del producto.

Especificaciones de operación y mantenimiento

1. Parámetros operativos básicos

- Funcionamiento a largo plazo: 1,2 veces la tensión nominal (1,2Un)
- Sobrecarga de corta duración: Puede funcionar durante 30 segundos a un voltaje de 1,5 Un
- Tipo F dedicado: puede funcionar de forma continua durante 8 horas a un voltaje de 1,9 Un

2. Requisitos de mantenimiento diario

- Controlar periódicamente el estado de estanqueidad del equipo para evitar fugas de aceite aislante;
- Asegurar una conexión confiable de los terminales de amortiguación d1 y d2; el funcionamiento en circuito abierto está estrictamente prohibido;
- Cuando no estén conectados al equipo portador, los terminales N y X deben estar cortocircuitados de manera confiable;
- Está prohibido el desmontaje no autorizado de los pernos de sellado y de las estructuras de sellado de los orificios de llenado de aceite;
- No se requiere muestreo de aceite ni prueba de rutina de la unidad electromagnética para evitar riesgos de seguridad causados por el aceite. caídas de nivel.

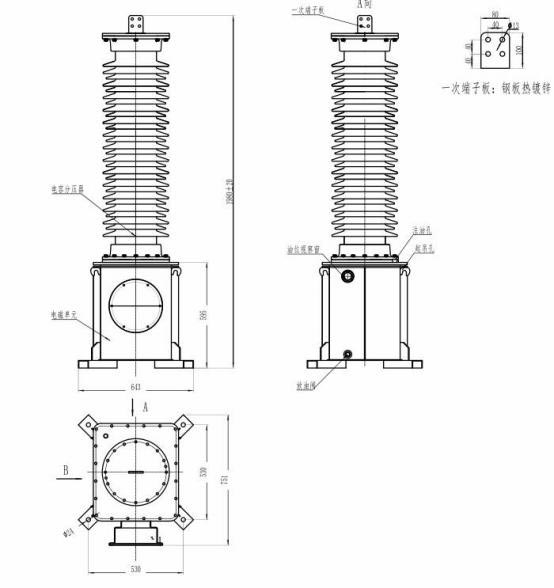

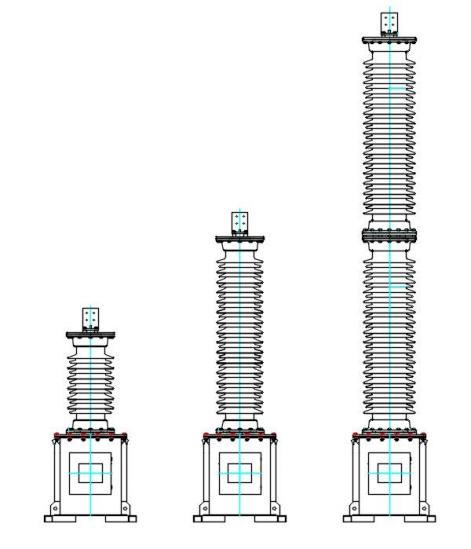

Dimensiones del producto.

Referencia del proyecto

Proyecto de lanzamiento de cohetes espaciales Cas

Informe de prueba

Preguntas frecuentes

P1: ¿Qué pruebas principales deben completarse antes de poner en servicio el CVT de la serie Usune TYD?

Se deben completar tres pruebas principales de acuerdo con la norma DL/T596-1996: Primero, la capacitancia y el dieléctrico. Se debe probar la pérdida del divisor del capacitor, con el valor de capacitancia desviándose de la placa de identificación en ≤2% y el tangente de pérdida dieléctrica ≤0,002. En segundo lugar, la resistencia de aislamiento de la unidad electromagnética debe probarse utilizando un Megóhmetro de 2500V, con resistencia de aislamiento de cada terminal a tierra ≥500MΩ. En tercer lugar, la calibración de precisión. La prueba requiere aumentar el ángulo de los cables de alto voltaje para reducir la interferencia de capacitancia parásita y garantizar precisión de la medición.

P2: ¿Cuáles son las precauciones clave para la instalación in situ del transformador de tensión exterior?

En primer lugar, el divisor del condensador y el dispositivo electromagnético son un conjunto coincidente y deben instalarse de acuerdo con las números de placa de identificación; no pueden intercambiarse arbitrariamente. En segundo lugar, los orificios de elevación de la unidad electromagnética. el tanque de aceite debe usarse para izar; Está prohibido levantar la funda de porcelana del condensador para evitar que el equipo daño. En tercer lugar, la base debe fijarse con pernos M20 de alta resistencia y la inclinación general del equipo debe no exceder 2/1000 mm. Cuarto, asegúrese de que el terminal X esté conectado a tierra de manera confiable y que el terminal de amortiguación esté firmemente conectado. conectado para evitar daños al equipo.

P3: ¿Para qué escenarios son adecuados los modelos de sufijos H, G y F?

H es el tipo anticontaminación, adecuado para ambientes muy contaminados y altamente corrosivos como las zonas costeras. y minas industriales; G es el tipo de gran altitud, optimizado para gran altitud, bajo voltaje y baja temperatura. ambientes adecuados para zonas superiores a 2000 m; F es el tipo adaptable al sistema, diseñado específicamente para punto neutro. Sistemas eléctricos no conectados a tierra de manera efectiva, con mayor tolerancia a la sobretensión, adecuados para redes eléctricas especiales condiciones de funcionamiento.

Garantía de servicio y resistencia de fábrica

Zhejiang Usune Electric es una fábrica profesional de equipos eléctricos de alto voltaje que integra I+D, producción, y ventas. Con años de experiencia en el campo de los transformadores de alta tensión, posee un completo sistema de producción. y estrictos procesos de inspección de calidad. Todos los productos TYD han pasado las pruebas estándar nacionales, lo que garantiza una estabilidad rendimiento y alta rentabilidad. Se pueden proporcionar productos estandarizados y soluciones personalizadas de acuerdo con diferentes niveles de voltaje, condiciones ambientales y requisitos de la red eléctrica, proporcionando alto voltaje confiable Equipos de soporte para proyectos energéticos globales.
