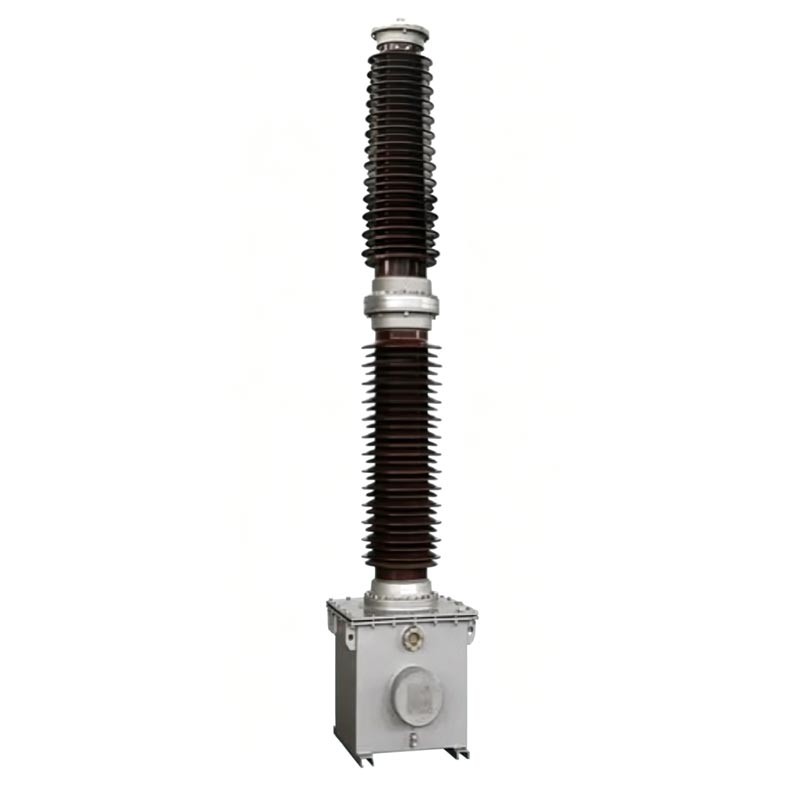

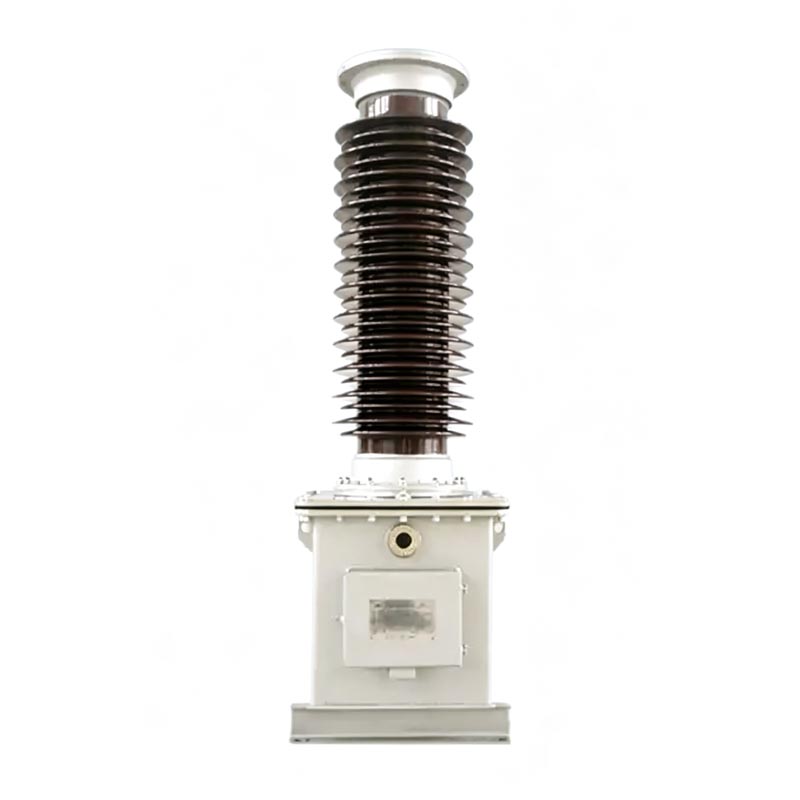

El transformador de voltaje Pt de 110 kV de la serie TYD de Usune es un transformador de voltaje capacitivo de alto rendimiento específicamente Diseñado para redes eléctricas de alto voltaje de 110kV. El producto adopta el principio de división de voltaje capacitivo y un totalmente Estructura sellada sumergida en aceite, evitando las deficiencias de los transformadores tradicionales, como el gran tamaño y la debilidad. antiinterferencia y posee excelente resistencia a la contaminación, tolerancia a bajas temperaturas y resistencia al viento. esto El equipo integra funciones de medición, protección y acoplamiento de comunicación del operador, y es un soporte central. Dispositivo para la operación y mantenimiento inteligente de sistemas de transmisión y transformación de energía de 110kV.
El transformador de voltaje Pt de 110 kV cumple estrictamente con los estándares nacionales GB/T20840.1-2010, GB/T20840.5-2013 y GB/T19749-2005. Sus procesos de diseño, producción y pruebas están estandarizados y todos los parámetros de rendimiento cumplen con los Especificaciones de pruebas preventivas para equipos eléctricos.
Instrucciones generales
- TYD: Código especial para transformadores de tensión capacitivos.
- 110/3: La tensión nominal de fase del sistema al que es compatible es 110kV
- 0,02: la capacitancia nominal del divisor de voltaje capacitivo es 0,02 μF
- Código de característica sufijo: H - Tipo anticontaminación; G - Tipo de gran altitud (adecuado para altitudes superiores a 2000 m);
F - Adecuado para sistemas con punto neutro no efectivamente puestos a tierra
Ejemplo: TYD110/3-0.02FH representa un transformador de tensión capacitivo adecuado para punto neutro de 110 kV. Redes eléctricas sin conexión a tierra efectiva, con una capacitancia nominal de 0,02 μF y un alto índice anticontaminación.
Compuesto por condensadores de acoplamiento y condensadores divisores de voltaje apilados entre sí. Múltiples juegos de condensadores Los elementos están conectados en serie dentro del casquillo de porcelana. Utiliza una película fina de alta calidad y papel condensador. dieléctrico compuesto y está impregnado al vacío con aceite aislante de alta calidad. El equipo tiene una tapa completamente sellada. Estructura con un dispositivo de compensación de aceite incorporado para mantener una presión interna estable, evitar fugas de aceite, elimine la necesidad de muestreo in situ, aísle eficazmente la humedad y las impurezas externas y garantice una estabilidad rendimiento del aislamiento.
El transformador de voltaje Pt de 110 kV está completamente sellado dentro de un tanque de acero lleno de aceite (que también sirve como base del condensador), incluyendo un transformador intermedio, un reactor de compensación y un reactor de saturación rápida amortiguador. Está premontado con el condensador divisor de bajo voltaje antes de salir de fábrica. El electromagnético La unidad y el circuito de aceite del divisor del condensador están completamente aislados, lo que garantiza que no haya interferencias y un funcionamiento estable. El cableado secundario y los terminales de onda portadora están ubicados centralmente en una caja de conexiones en la pared lateral del tanque. claramente etiquetados para facilitar el cableado y el mantenimiento en el sitio.
Reduce con precisión la salida para proporcionar una señal estándar de bajo voltaje, ofreciendo soporte de datos confiable para la energía. Medición de energía de la red y monitoreo de voltaje en tiempo real.
Equipado con protección de relé y equipo de control automático, permite la identificación de fallas en la red eléctrica, verificación de sincronización y protección de línea, evitando daños a los equipos y accidentes en la red eléctrica causados por anomalías de tensión.
Sirve como un condensador de acoplamiento dedicado para la comunicación del portador de línea eléctrica, proporcionando un canal de señal estable para transmisión de datos de la red eléctrica y operación y mantenimiento remotos.
- Condiciones de funcionamiento compatibles: sistema de alimentación de CA de 50/60 Hz
- Voltaje de salida secundaria: 100/√3V, 100V (especificaciones estándar)
- Tangente de pérdida dieléctrica: ≤0,002
- Error del condensador: No excede ±2% del valor nominal de la placa
- Resistencia de aislamiento: ≥500MΩ (medida con un megóhmetro de 2500V)
- Capacidad de operación contra sobretensión: operación a largo plazo a 1,2 veces la tensión nominal; funcionamiento a corto plazo a 1,5
veces el voltaje nominal durante 30 segundos; El tipo F puede funcionar continuamente durante 8 horas a 1,9 veces el voltaje nominal
- Temperatura de funcionamiento: -40 ℃ ~ +45 ℃ (personalizable para condiciones especiales)
- Resistencia máxima a la velocidad del viento: 150 km/h
- Altitud aplicable: ≤2000 m (modelos de gran altitud disponibles bajo pedido)
- Espesor máximo del glaseado: 10 mm
- Clasificación anticontaminación: Clase D estándar (distancia de fuga ≥ 43,3 mm/kV), Clase E opcional (distancia de fuga ≥
53,7 mm/kV)

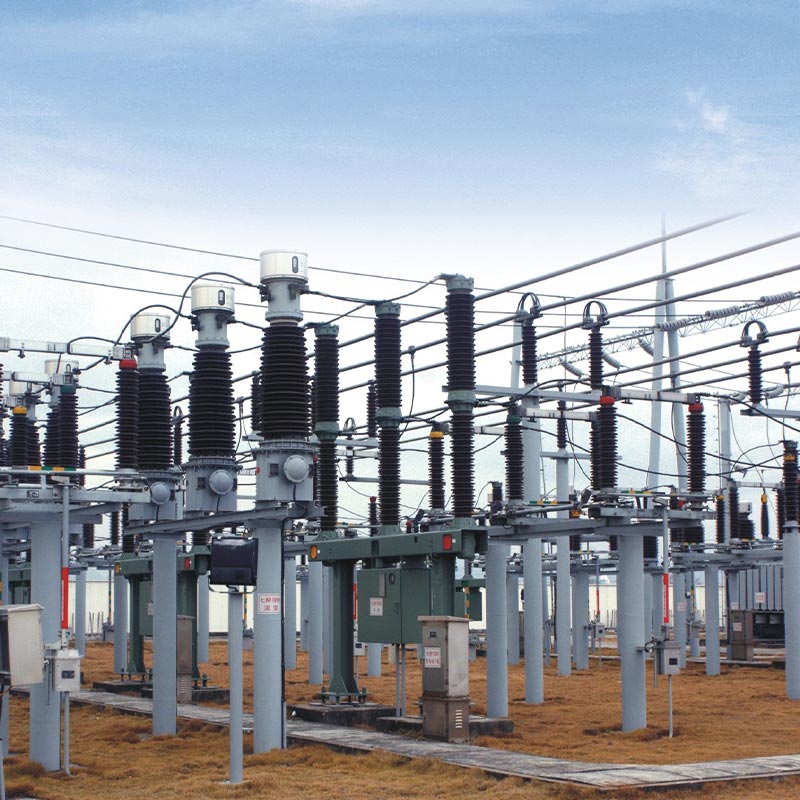

El transformador de voltaje Pt de 110 kV anticontaminación Usune TYD110/3-0.02FH se aplicó con éxito a un exterior Proyecto de renovación de una subestación regional de 110 kV en la provincia de Zhejiang. Esta subestación sirve a los alrededores parques industriales y áreas residenciales, que requieren una estabilidad del suministro de energía y confiabilidad del equipo extremadamente altas. Ubicado en una zona costera con alta humedad, mucha niebla salina y mucha contaminación, y con frecuentes brisas marinas, El proyecto exige un estricto rendimiento anticontaminación, anticorrosión y antienvejecimiento de alta tensión. equipo.
El equipo fue izado, instalado y puesto en servicio estrictamente de acuerdo con las especificaciones del fabricante. antes de ser puesto en funcionamiento. Dos años de operación y mantenimiento in situ y datos de pruebas periódicas muestran que Los parámetros básicos, como la capacitancia del equipo y la pérdida dieléctrica, cumplen constantemente con los estándares nacionales, sin problemas como fugas de aceite, ruidos anormales o deriva de parámetros. Su superior antiincrustante y anticorrosión. La estructura resiste eficazmente la corrosión de la niebla salina costera y el aire húmedo, evitando fallas comunes como envejecimiento del aislamiento y fluctuaciones de voltaje en transformadores de instrumentos tradicionales. Completa de forma estable el poder Medición, monitoreo de voltaje y acoplamiento de comunicación portadora, asegurando un suministro de energía continuo y seguro al subestación y verificar completamente la estabilidad y adaptabilidad del producto en condiciones exteriores adversas.
El equipo se envía como un juego completo de divisor de voltaje de condensador + dispositivo electromagnético. La instalación debe respete estrictamente los números de la placa de identificación; La mezcla y el reemplazo arbitrarios están estrictamente prohibidos. Para equipos Para izar, se deben utilizar los orificios de elevación específicos para el tanque de aceite de la unidad electromagnética; elevación directa de Se prohíbe el uso de casquillos de porcelana de condensadores. La base se fija con pernos M20 de alta resistencia y el conjunto El ángulo de inclinación de la instalación es ≤2/1000 mm para garantizar un funcionamiento estable del equipo.
Requisitos clave de cableado: Los terminales d1 y d2 de la compuerta deben estar conectados de manera confiable; Los circuitos abiertos son estrictamente prohibido. Cuando no están conectados al equipo portador, los terminales N y X deben cortocircuitarse de manera confiable. durante operación del equipo, el terminal X debe estar conectado a tierra directa y confiablemente para evitar que entre alto voltaje en el recinto secundario, dañando el equipo y poniendo en peligro la seguridad personal.
El equipo cuenta con una estructura sumergida en aceite completamente sellada, lo que garantiza un rendimiento estable y elimina la necesidad para muestreos y pruebas de aceite de rutina. El mantenimiento rutinario sólo requiere controles periódicos del sellado del equipo. condición, apriete de terminales y solución de problemas para ruidos anormales, anomalías de voltaje secundario y picos de tensión en la conexión delta abierta. Desmontaje no autorizado de los pernos de fijación y sellado del equipo. estructura está estrictamente prohibida. El divisor del condensador y el dispositivo electromagnético no deben desmontarse sin el permiso del fabricante. Una vez desechado el equipo, debe entregarse a la agencia ambiental local. Departamento de protección para una eliminación centralizada e inofensiva para prevenir la contaminación ambiental.
H es el tipo resistente a la contaminación, adecuado para escenarios industriales costeros y muy contaminados, con mayor distancia de fuga y resistencia a la corrosión; G es el tipo de gran altitud, optimizado para áreas por encima de los 2000 m de altitud, adecuado para entornos de bajo voltaje y ultravioleta fuerte; F es un tipo dedicado para punto neutral no efectivo Conexión a tierra, con mayor tolerancia a la sobretensión, adecuada para los sistemas de red eléctrica correspondientes. El modelo apropiado se puede seleccionar en función del entorno geográfico del proyecto y del sistema de red eléctrica.
D1 y D2 son terminales de compuerta. Abrirlos provocará una falla en la compuerta, lo que provocará sobretensiones internas y causando daños permanentes a los condensadores y unidades electromagnéticas. Cuando no hay ningún equipo portador conectado, desconectar los terminales N-X permitirá que entre alto voltaje a la caja de conexiones secundaria, quemando el secundario. equipos de vigilancia y protección y provocar un accidente de seguridad. La confiabilidad de las conexiones de los terminales debe ser comprobar antes de poner en servicio el equipo.
No, no se requieren muestreos ni pruebas periódicas de aceite. La unidad electromagnética funciona a bajo voltaje y un Se ha completado un conjunto completo de pruebas de sellado y rendimiento antes de salir de fábrica, lo que garantiza una confiabilidad rendimiento de sellado. El muestreo in situ alterará el equilibrio de presión interno del equipo, lo que provocará problemas potenciales como caída del nivel de aceite, entrada de humedad y deterioro del aislamiento. Sólo controles de rutina Es necesario verificar la integridad de los sellos y la estabilidad de los parámetros eléctricos. Si los parámetros son anormales, Póngase en contacto con el fabricante para realizar pruebas especializadas.
