Transformador de corriente exterior

El transformador de corriente capacitivo para exteriores LB6-110kV es un equipo central de soporte de alto voltaje de Zhejiang Yousen. Eléctrico. Diseñado específicamente para condiciones operativas complejas en exteriores, cuenta con un papel de aceite completamente sellado. estructura sumergida en aceite de aislamiento, un voltaje de funcionamiento nominal de 110 kV, un voltaje de funcionamiento máximo de 126 kV, y es compatible con redes eléctricas de CA de 50 Hz/60 Hz, cumpliendo con los requisitos operativos de punto neutro no conectado a tierra de manera efectiva sistemas.

Este producto integra funciones de medición y protección, equipado con devanados medidores de clase 0,2 y 0,5. y devanados de protección 5P/10P. Admite relaciones de transformación duales para conmutación de conexión en serie y paralelo, con cobertura de corriente primaria de 2×50A–2×1000A y salida secundaria de 1A/5A. Utilizando fabricación de precisión Procesos en una fábrica de buena reputación, el producto cuenta con una excelente adaptabilidad ambiental: el modelo estándar es Adecuado para altitudes inferiores a 1000 m, mientras que el modelo de gran altitud GYW puede funcionar de manera estable a 4000 m de altitud. es ampliamente utilizado en subestaciones urbanas y rurales, suministro de energía industrial y minera, y nuevos escenarios de generación de energía.

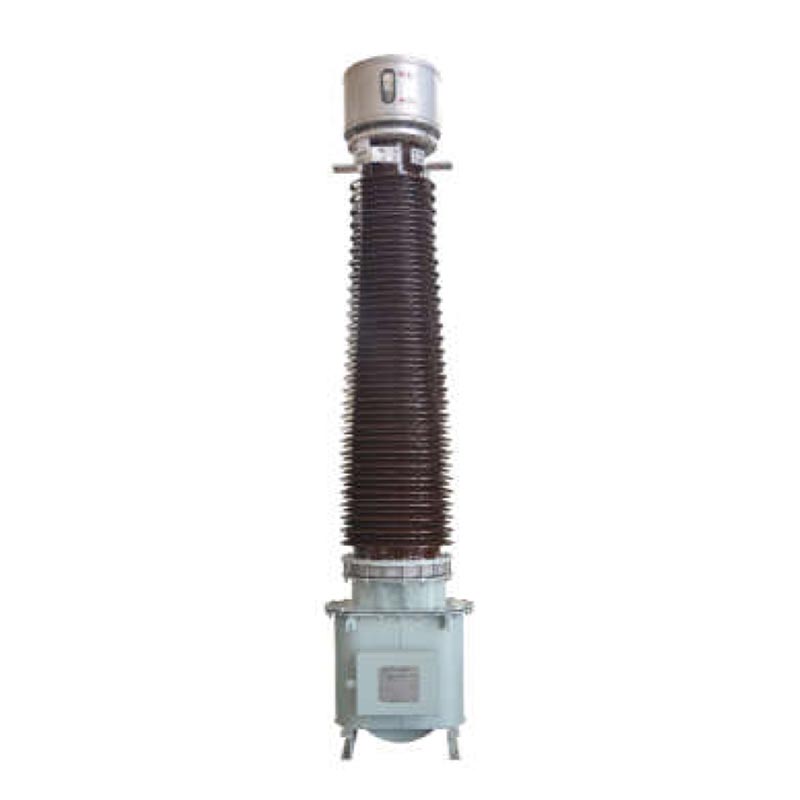

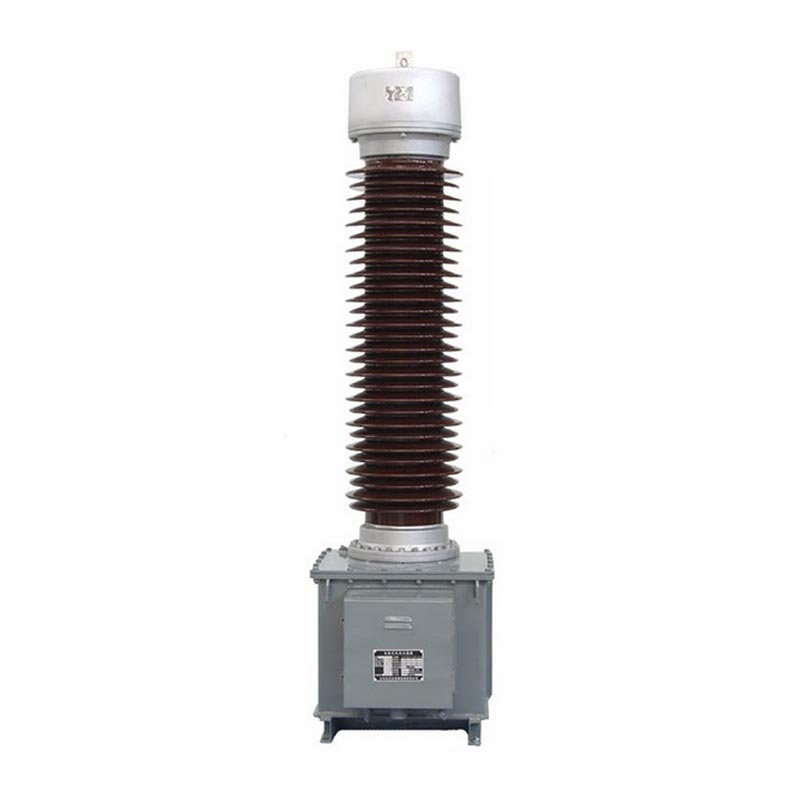

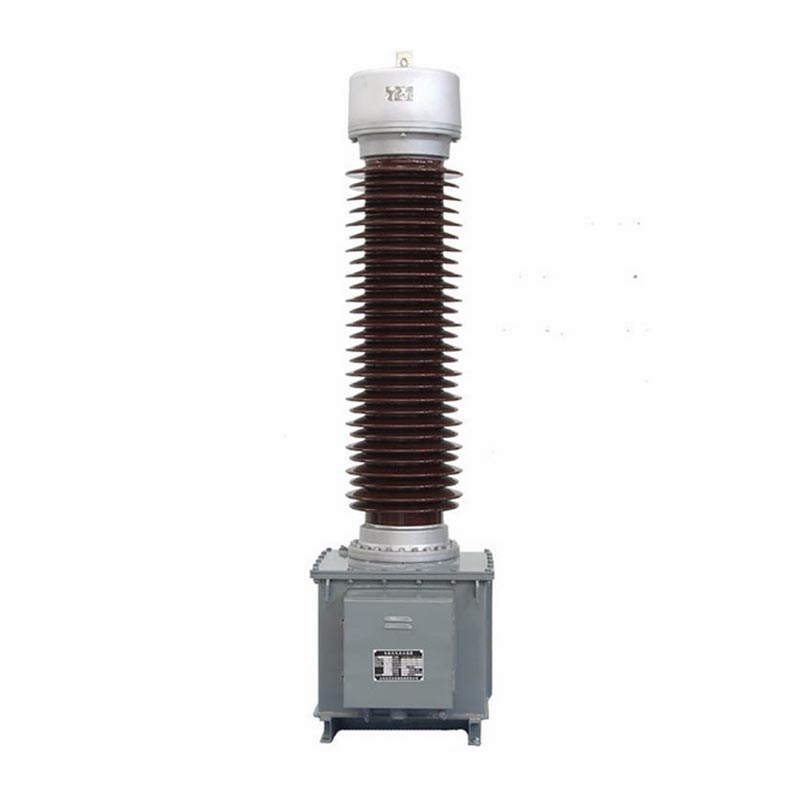

Transformador de corriente capacitivo LB6-110kV

Explicación del modelo y condiciones de uso

1. Explicación de los parámetros del modelo

El número de modelo completo del transformador de corriente para exteriores es LB6-110kV P/P/P/0.5ab/c, dividido en tres núcleos. definiciones:
- Modelo Básico: L indica transformador de corriente, B indica con nivel de protección, 6 indica número de serie de diseño, 110 indica el nivel de tensión nominal y W2 representa la configuración anticontaminación secundaria.
- Combinación de precisión: cuatro juegos integrados de devanados secundarios, incluido un devanado medidor de clase 0,5 y Tres devanados de protección de clase P, que admiten varias combinaciones de precisión para adaptarse a diferentes mediciones y Requisitos de precisión de protección.
- Relación de corriente: Marcada 2*a/c, compatible con conmutación de relación dual. La relación es a/c cuando el conservador de aceite superior El conector externo se conecta en serie y 2*a/c cuando se conecta en paralelo. El cableado in situ permite una fácil conmutación.

2. Condiciones de funcionamiento estándar

- Temperatura ambiente: Máxima +40 ℃, Mínima -25 ℃, Promedio diario Máximo +30 ℃; Las condiciones de temperatura ultrabaja pueden Ser personalizado y negociado.
- Altitud de instalación: Tipo estándar ≤1000m; LB6-110 GYW Tipo de gran altitud ≤4000 m.

Características estructurales del producto

1.Estructura de bobinado y aislamiento

El devanado primario adopta una estructura en forma de U. Las especificaciones de 2 × 400 A e inferiores utilizan cobre plano aislado con papel. cable, mientras que las especificaciones de 2 × 500 A – 2 × 1000 A utilizan tubos de aluminio semicirculares de doble lóbulo. El núcleo utiliza un Proceso de aislamiento capacitivo de papel de aceite, en el que el papel del cable de alta tensión envuelve el aislamiento principal. Múltiples capas El blindaje del condensador crea un campo eléctrico uniforme, con la capa interior conectada a alto voltaje y la exterior capa puesta a tierra, mejorando significativamente la seguridad del aislamiento. El devanado primario se divide en dos secciones con cuatro terminales, que se conectan al tanque de aceite superior para facilitar el cambio de relación.

2.Diseño de protección sellada

Se instala un expansor de metal en la parte superior para compensar automáticamente los cambios en el volumen de aceite aislante causados por variaciones de temperatura, aislando el aire y evitando el envejecimiento del aceite debido a la humedad, extendiendo así la vida útil del equipo. El expansor tiene una ventana de observación del nivel de aceite incorporada para monitorear el nivel de aceite en tiempo real. Todo secundario Los terminales y los terminales de blindaje primario están conectados centralmente a la caja de conexiones del tanque de aceite, lo que garantiza Cableado estandarizado y fuertes capacidades antiinterferencias.

3.Estructura de instalación segura

El tanque de aceite está soldado con placas de acero de alta calidad, con orificios de elevación previamente perforados en la parte inferior para mayor estabilidad. levantamiento general. La caja de conexiones y el tanque de aceite están equipados con pernos de conexión a tierra dedicados para garantizar una confiabilidad Puesta a tierra del devanado secundario y de toda la unidad. El producto presenta un diseño de polaridad reducida; cuando primaria La corriente P1 entra y P2 sale, la corriente secundaria sale a través de S1/S2/S3, conforme al cableado estándar de la industria. lógica y facilitar la puesta en marcha in situ.

Parámetros técnicos básicos

1. Parámetros eléctricos básicos

- Tensión de funcionamiento nominal: 110 kV; Voltaje máximo de funcionamiento: 126 kV
- Frecuencia nominal: 50/60 Hz; Polaridad: polaridad sustractiva
- Corriente primaria nominal: 2×50A～2×1000A (varias especificaciones disponibles)
- Corriente secundaria nominal: 1A, 5A
- Capacidad de salida secundaria: 15VA～50VA (adaptable a la relación del transformador)

2. Estándares de errores de precisión

- Clase de medición (0,2/0,5): error de corriente ±0,2%~±1,5%, diferencia de fase 10′~90′, cumpliendo con la energía de alta precisión requisitos de medición.
- Clase de protección (5P/10P): error de corriente clase 5P ≤±1%, error compuesto ≤5%; Error compuesto de clase 10P ≤10%, operación de protección confiable en caso de falla del sistema.

3. Parámetros de tensión soportada y aislamiento

- Tensión soportada de frecuencia eléctrica: 185 kV/1 min para circuitos primarios y secundarios y a tierra; 3kV/1min para circuitos secundarios y a tierra; 5kV/1min para blindaje primario a tierra. Prueba seca de aislamiento externo: 230kV; mojado prueba: 185kV.
- Tensión soportada al impulso del rayo: Aislamiento interno 450 kV; Tipo anticontaminación de gran altitud GYW2 hasta 560kV.
- Distancia de fuga: Tipo estándar ≥16 mm/kV; tipo anticontaminación hasta ≥31 mm/kV, adecuado para entornos hostiles como zonas costeras, contaminación industrial y grandes altitudes.

4. Parámetros de estabilidad en cortocircuito

El equipo exhibe un excelente rendimiento de estabilidad térmica y dinámica. Para especificaciones de 300-600A, el la corriente de estabilidad térmica a corto plazo puede alcanzar 31,5-45 kA, y la corriente de estabilidad dinámica puede alcanzar 80-115 kA, capaz de soportar sobretensiones instantáneas de corriente de cortocircuito y prevenir daños al equipo.

Caso de aplicación del mundo real

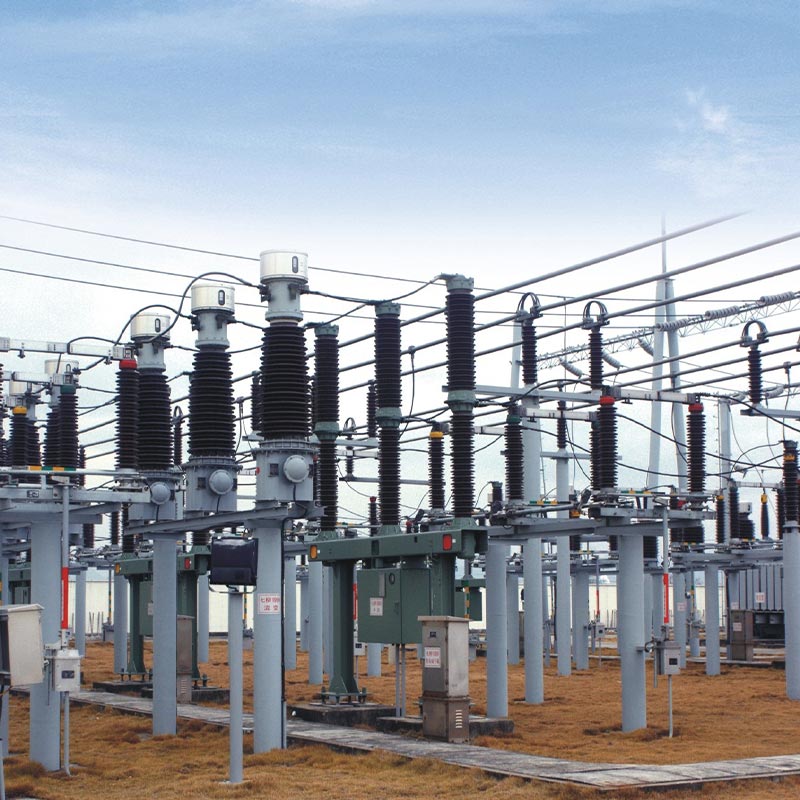

El transformador de corriente para exteriores Usune LB6-110kV se aplicó con éxito a una actualización de una subestación de la red eléctrica de 110kV Proyecto en el este de China, que reemplaza equipos obsoletos y resuelve problemas como baja precisión y mal tiempo. resistencia y mantenimiento frecuente.

El proyecto está ubicado en un parque industrial suburbano, una zona caracterizada por humedad durante todo el año y ligera contaminación industrial, suministrando energía a múltiples empresas manufactureras. El proyecto seleccionó el LB6-110kV GYW modelo anticontaminación de gran altitud (combinación de precisión 2×300/5A, 5P30/5P30/0.5S/0.2S). Después de más de dos años De funcionamiento estable, los devanados de alta precisión 0,2 S/0,5 S garantizan una medición precisa para usuarios industriales, mientras que múltiples devanados de protección permiten una respuesta rápida a las fluctuaciones de la red y fallas menores de cortocircuito, logrando cero disparos falsos y cero fallos de disparo. La estructura completamente sellada resiste eficazmente la humedad y los contaminantes. corrosión, sin fugas de aceite ni problemas de envejecimiento del aislamiento, lo que reduce la carga de trabajo de mantenimiento posterior en más de 60%, verificando plenamente la estabilidad y confiabilidad del producto bajo duras condiciones de operación.

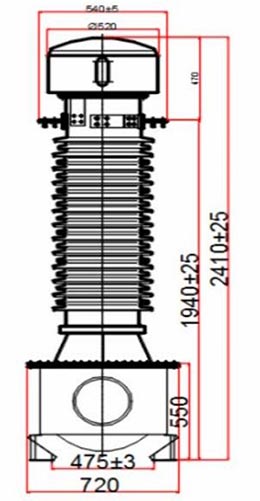

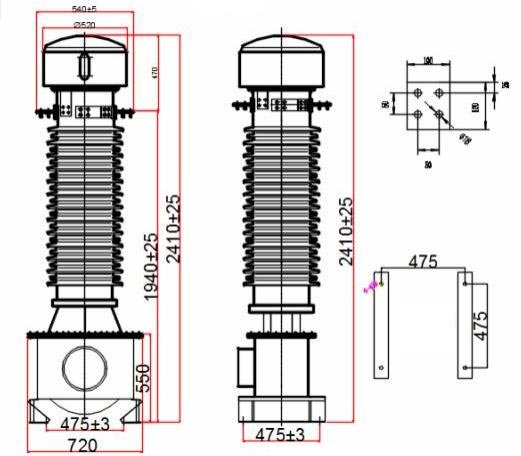

LB 6 - 110 kV apariencia y dimensiones de instalación

Referencia del proyecto

Proyecto de lanzamiento de cohetes espaciales Cas

Informe de prueba

Preguntas frecuentes

P1: ¿Cómo cambiar entre relaciones de corriente duales en el sitio?

No es necesario desmontar el equipo. Sólo la configuración del cableado de los conectores externos en la parte superior del aceite. el conservador necesita un ajuste. La conexión en serie de los devanados primarios es la relación base a/c; conexión paralela da como resultado el doble de la relación de corriente primaria 2*a/c. El equipo se envía en paralelo por defecto; simplemente sigue el diagrama de cableado para una conmutación rápida sin afectar el aislamiento o la vida útil del equipo.

P2: ¿Qué escenarios son adecuados para diferentes modelos de aislamiento y anticontaminación?

El tipo estándar (≥16 mm/kV) es adecuado para áreas planas con buenos ambientes por debajo de 1000 m; W tipo anticontaminación (≥20 mm/kV) es adecuado para escenarios de contaminación industrial urbana y general; Tipo anticontaminación de gran altitud GYW (≥25 mm/kV) es adecuado para áreas de gran altitud por debajo de 4000 m; El tipo mejorado GYW2 (≥31 mm/kV) está diseñado para condiciones extremas. condiciones tales como niebla salina costera, fuerte contaminación industrial y altitudes ultra altas, que ofrecen más fuertes Rendimiento antienvejecimiento del aislamiento.

P3: ¿Cuáles son las principales consideraciones de mantenimiento para el transformador de corriente exterior?

En primer lugar, el funcionamiento secundario en circuito abierto está estrictamente prohibido para evitar riesgos de inducción de alto voltaje. En segundo lugar, el la estructura sellada no debe desmontarse arbitrariamente; En condiciones normales es posible un funcionamiento sin mantenimiento. condiciones. En tercer lugar, la pérdida dieléctrica y la resistencia de aislamiento deben probarse anualmente, y los datos deben ser básicamente consistente con los valores de fábrica. Cuarto, los niveles de aceite deben revisarse estacionalmente y ser calificados. El aceite del transformador debe agregarse rápidamente cuando el nivel de aceite sea bajo.

Ventajas y resumen del producto

El transformador de corriente para exteriores Usune serie LB6 de 110 kV/126 kV, con su diseño estandarizado, rendimiento estable y Fuerte adaptabilidad ambiental, resuelve los puntos débiles de los equipos tradicionales, como la susceptibilidad a humedad, fácil envejecimiento del aceite y débiles capacidades antiincrustantes. Las combinaciones flexibles de relación y precisión pueden satisfacer las necesidades necesidades diferenciadas de medición de la red eléctrica, protección de relés y monitoreo de energía industrial. Como de alta calidad Equipo de alto voltaje producido en una fábrica china de buena reputación, proporciona alta confiabilidad, rentabilidad y soluciones de bajo mantenimiento para proyectos energéticos globales, lo que lo convierte en un proveedor confiable para empresas de redes eléctricas y contratistas de ingeniería.
