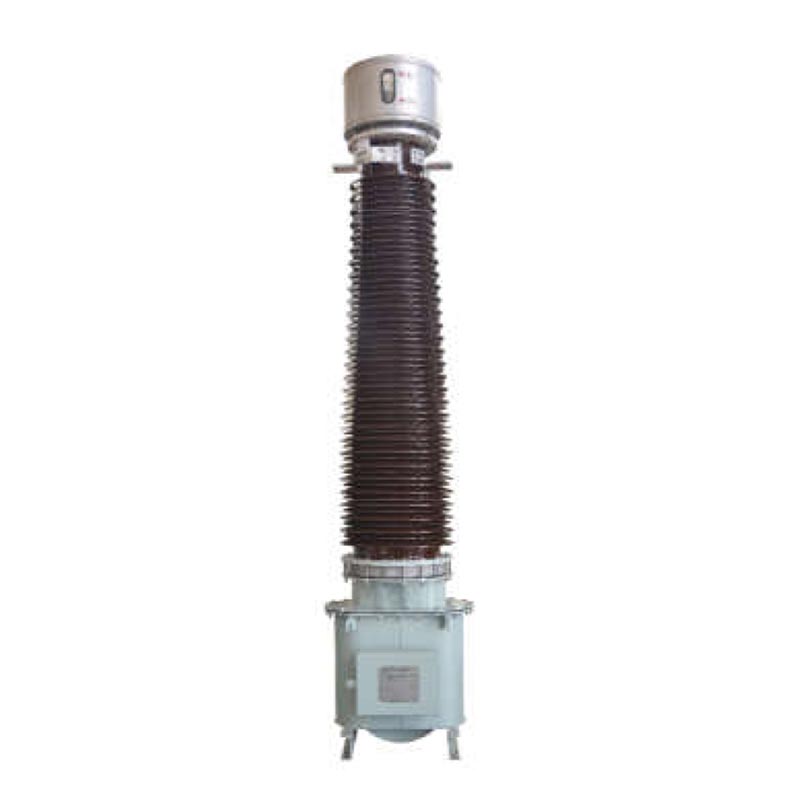

Transformador de corriente de 110 kV

El Transformador de Corriente Usune LB6-110 kV es un dispositivo sensor de corriente exterior de alta precisión adaptado a potencia de media y alta tensión. rejillas. Adopta una estructura modular y un diseño de devanado secundario de múltiples grupos. El método de cableado se puede ajustar mediante placas de conexión externas en el conservador de aceite superior, lo que permite una conmutación flexible entre relaciones de corriente duales para cumplir las necesidades actuales de detección y protección de fallas de diferentes condiciones de operación.

Este producto cumple con la norma nacional GB/T20840.2-2014 y las normas electrotécnicas internacionales IEC. eso Incluye modelos estándar, de gran altitud y resistentes a la contaminación, que ofrecen excelentes medidas y protección. precisión. Adecuado tanto para condiciones exteriores convencionales como duras, es un equipo de soporte convencional para Sistemas domésticos de transmisión y distribución de energía de 110kV.

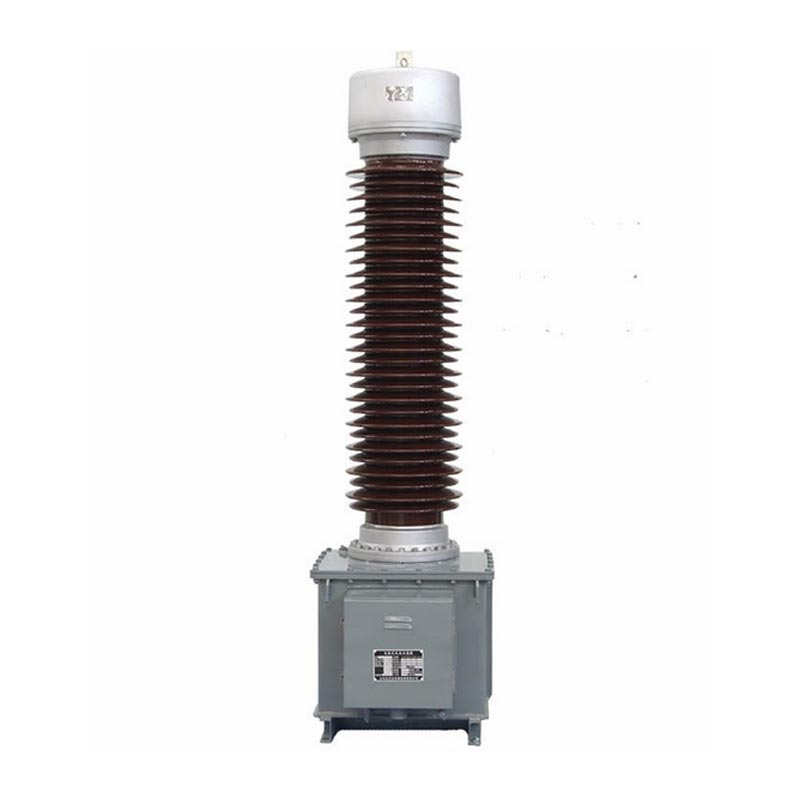

Transformador de corriente capacitivo LB6-110kV

Explicación del modelo y condiciones de funcionamiento aplicables

1. Código de modelo Significado

El modelo de producto completo es LB6-110kV (combinación de precisión + relación de corriente), con segmentos claros y estandarizados. explicaciones:
- Modelo Básico: L para transformador de corriente, B para con nivel de protección, 6 para número de serie de diseño, 110 para tensión nominal 110 kV, W2 para diseño anticontaminación secundario
- Combinación de clases de precisión: admite múltiples combinaciones de bobinado, como P/P/P/0,5 y P/P/0,2, incluido 0,2/0,5 Devanados de medición de nivel y devanados de protección de nivel 5P/10P, equilibrando la medición de alta precisión y falla confiable protección.
- Especificación de relación de corriente: Marcado como 2*a/c, admite conmutación de relación de corriente dual, la conexión en serie es a/c, la conexión paralela es 2*a/c, la corriente primaria cubre 2×50A~2×1000A, la corriente secundaria es 1A/5A especificación completa

2. Condiciones de Operación Aplicables

- Temperatura ambiente: Adecuado para condiciones de funcionamiento de -25 ℃ a +40 ℃, con una temperatura máxima diaria de +30 ℃. Los requisitos de temperatura ultrabaja se pueden personalizar y negociar.
- Altitud: Modelo estándar apto para altitudes ≤1000m; Modelo de gran altitud GYW ​​adecuado para altitudes ≤4000 m.
- Adaptabilidad ambiental: Distancia de fuga seleccionable de 16 mm/KV a 31 mm/KV, adecuada para diversos escenarios incluyendo aplicaciones convencionales, protección contra la corrosión costera y antiincrustantes a gran altitud.

Características estructurales centrales

1.Sistema de aislamiento optimizado

Emplea tecnología de aislamiento capacitivo de papel de aceite, con papel de cable de alto voltaje envolviendo el núcleo del devanado primario. Cuenta con una capa de blindaje de condensador multicapa, con la capa interna conectada a alto voltaje y la externa Capa conectada a tierra, lo que resulta en una distribución uniforme del campo eléctrico y una seguridad de aislamiento significativamente mejorada. margen.

2.Estructura de bobinado confiable

El devanado primario tiene una estructura en forma de U. Los modelos de 2×400A y menores utilizan alambre de cobre plano envuelto en papel, mientras que Los modelos de 2×500A~2×1000A utilizan tubos de aluminio semicirculares dobles, lo que proporciona una gran capacidad de carga de corriente. el El devanado se divide en dos secciones con cuatro terminales, lo que permite una conmutación flexible entre relaciones de corriente duales.

3. Diseño de protección completamente sellado

Se instala un tanque de expansión de metal en la parte superior para compensar automáticamente la expansión y contracción de Volumen de aceite del transformador causado por cambios de temperatura, aislándolo del aire interno y externo, evitando envejecimiento de la humedad y el aceite, y prolongación de la vida útil del equipo.

4. Instalación y mantenimiento convenientes

Los orificios de elevación previamente perforados en el fondo del tanque facilitan la elevación del equipo; múltiples pernos de conexión a tierra aseguran puesta a tierra confiable del equipo y devanados secundarios; La caja de conexiones está equipada con abrazaderas dedicadas para cableado estandarizado y seguro.

Parámetros técnicos básicos

1.Parámetros clasificados

Tensión de funcionamiento nominal 110 kV, tensión de funcionamiento máxima 126 kV, frecuencia nominal 50 Hz, la polaridad es sustractiva.

2. Nivel de voltaje soportado por aislamiento

Aislamiento interno primario a secundario y tierra 185kV/1min, secundario a tierra 3kV/1min; aislamiento externo voltaje de prueba seco 230 kV, voltaje de prueba húmedo 185 kV, voltaje soportado por impulso de rayo anticontaminación a gran altitud El pico alcanza los 560 kV.

3.Rendimiento de precisión

Error de medición de grado 0,2/0,5, diferencia de fase mínima, que cumple con los requisitos de medición de alta precisión; compuesto bajo Error para el nivel de protección 5P/10P, lo que permite una respuesta rápida a las corrientes de falla de la red.

4.Rendimiento de resistencia a cortocircuitos

Corriente de estabilidad térmica 5.3KA~45KA, corriente de estabilidad dinámica 13KA~115KA, capaz de soportar rejilla impactos de cortocircuito y exhibiendo una fuerte estabilidad operativa.

Casos reales de aplicación de ingeniería:

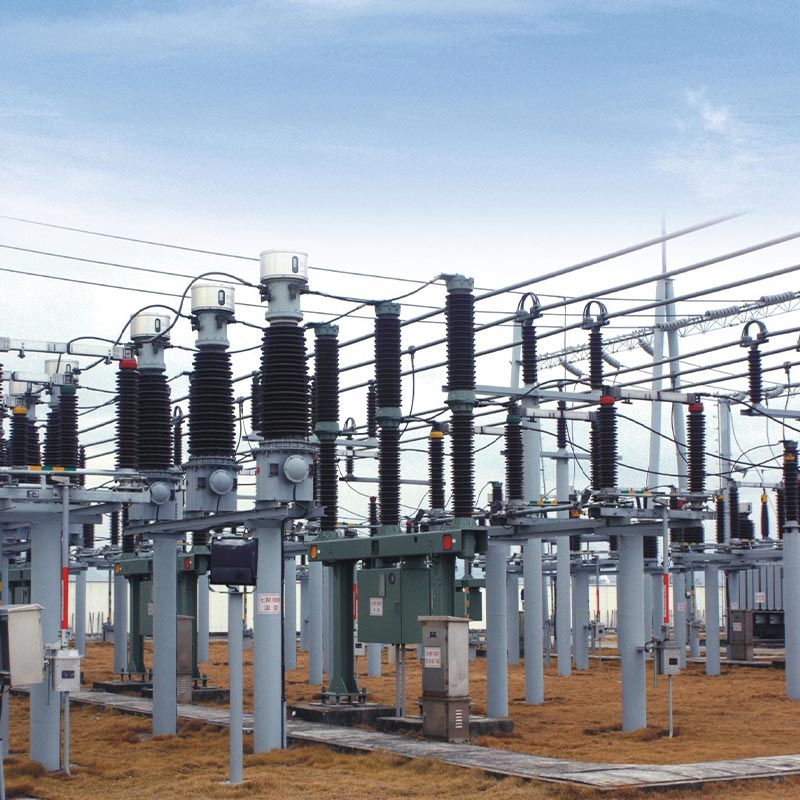

Caso: Proyecto de mejora de subestación urbana de 110 kV de Zhejiang

En 2024, el proyecto de mejora de la subestación suburbana de 110 kV de Zhejiang Jiaxing implicó la compra al por mayor de 32 Usune Transformadores de corriente LB6-110kV-2×300/5 (5P30/5P30/0,5). Ubicado en un cluster industrial con gran carga fluctuaciones, el proyecto requirió una precisión de medición y una sensibilidad de protección extremadamente altas. Después de la puesta en servicio, El equipo puede recopilar con precisión datos actuales del bus, lo que permite el monitoreo de carga en tiempo real y la rápida detección de fallas. Los datos operativos anuales muestran que el error de medición está muy por debajo del límite estándar nacional y la protección Las acciones son precisas y confiables, resolviendo completamente las imprecisiones de medición de equipos más antiguos.

Especificaciones de instalación, operación y mantenimiento

1.Inspección previa a la instalación

Antes de la instalación, se requiere una inspección visual para eliminar defectos como casquillos de porcelana dañados, aceite fugas y parámetros de placa de identificación que no coinciden; verificar que el nivel de aceite del expansor coincida con la temperatura ambiente, y agregue aceite de transformador calificado (resistencia eléctrica ≥45 kV) si el nivel de aceite es bajo.

2.Requisitos de instalación

El equipo debe ser transportado e izado verticalmente durante todo el proceso, con un ángulo de inclinación de transporte ≤15°. Sólo se permite el izado a través de los orificios de izado inferiores; tensión en los casquillos de porcelana y aceite tutor está estrictamente prohibido. La fuerza de tracción horizontal máxima en el terminal primario P1 es ≤2000N, y en P2 es ≤3000N; el cuerpo del equipo y la capa de protección deben estar conectados a tierra de manera confiable para garantizar la seguridad operativa.

3.Reglas de operación y mantenimiento

Durante el funcionamiento, el devanado secundario no debe estar en circuito abierto para evitar riesgos de alto voltaje y daños al equipo. La estructura completamente sellada no requiere mantenimiento en condiciones normales de funcionamiento. Comprobar la limpieza del buje de porcelana y nivel de aceite trimestralmente. Si el sello está dañado o el aislamiento está húmedo, devuelva la unidad al fábrica para secado al vacío y reemplazo de aceite inmediatamente.

4. Requisitos de almacenamiento

El Transformador de Corriente de 110 kV debe almacenarse en un ambiente seco y bien ventilado, evitando la luz solar directa y la lluvia. el fondo de el tanque de aceite debe estar al menos a 50 mm del suelo y la temperatura de almacenamiento debe ser de al menos -30 ℃. después Un año de almacenamiento, la resistencia de aislamiento y el coeficiente de pérdida dieléctrica deben probarse periódicamente. si el La pintura se desprende después de un almacenamiento prolongado; se debe volver a pintar lo antes posible.

LB 6 - 110 kV apariencia y dimensiones de instalación

Referencia del proyecto

Proyecto de lanzamiento de cohetes espaciales Cas

Informe de prueba

Preguntas frecuentes

P1: ¿Cómo cambiar la relación de corriente dual en el transformador de corriente LB6-110 kV?

No es necesario reemplazar el equipo. Simplemente ajuste el método de cableado del conector externo en la parte superior del aceite. conservador: cuando los devanados primarios están conectados en serie, la relación de corriente base es a/c; cuando está conectado en En paralelo, es el doble de la relación actual 2*a/c. El funcionamiento es sencillo y no requiere equipo especializado, adaptable a diferentes condiciones de carga, reduciendo efectivamente los costos de reemplazo de equipos.

P2: ¿Cuáles son las diferencias entre los modelos estándar, anticontaminación y de gran altitud?

Los tres modelos comparten el mismo rendimiento eléctrico básico, con optimizaciones estructurales adaptadas a necesidades específicas. escenarios: ① El modelo estándar es adecuado para entornos convencionales de hasta 1000 m de altitud, con fuga distancia de 16 mm/KV; ② El modelo anticontaminación W2 es adecuado para zonas costeras e industrialmente contaminadas, con un distancia de fuga de 20 mm/KV y resistencia mejorada a la corrosión y la contaminación; ③ El modelo de gran altitud GYW es Adecuado para áreas de gran altitud de hasta 4000 m, con una distancia de fuga máxima de 31 mm/KV y puede soportar niveles bajos de aire. ambientes de presión y fuerte radiación ultravioleta.

P3: ¿Cuáles son las precauciones de seguridad básicas para el funcionamiento del equipo a largo plazo?

En primer lugar, el devanado secundario debe funcionar bajo carga o en cortocircuito; Los circuitos abiertos están estrictamente prohibidos. para evitar averías de alto voltaje y accidentes con lesiones personales. En segundo lugar, garantice una conexión a tierra confiable de la unión. caja y el perno de conexión a tierra inferior del tanque de aceite, y que el cable de conexión a tierra cumpla con las especificaciones para evitar estática acumulación de electricidad. En tercer lugar, durante el funcionamiento normal, se permite el desmontaje de la estructura sellada y el muestreo arbitrario. prohibido. Pruebe periódicamente los datos de pérdida dieléctrica y descarga parcial para garantizar un rendimiento de aislamiento estable.

Ventajas del producto y garantía de servicio

Como fabricante y proveedor profesional de equipos eléctricos de alto voltaje en China, el transformador de corriente LB6-110 kV de Usune Electric cuenta con importantes ventajas: producción en fábrica estandarizada, que cumple estrictamente con las normas nacionales e internacionales. estándares de la industria, que garantizan una precisión estable y una fuerte adaptabilidad ambiental; y completamente sellado, Diseño libre de mantenimiento, lo que reduce significativamente los costos posteriores de operación y mantenimiento. La empresa proporciona un Servicio integral que incluye selección y personalización, orientación técnica, instalación in situ y posventa. mantenimiento. Los parámetros se pueden optimizar según las necesidades del proyecto, proporcionando garantía confiable para la seguridad y funcionamiento estable del sistema de red eléctrica de 110kV.
