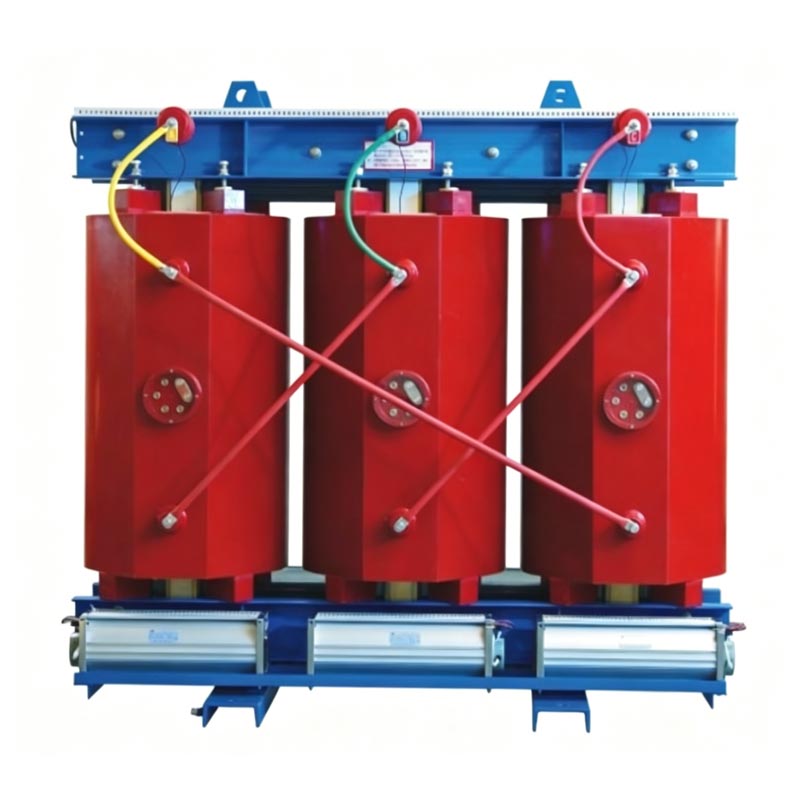

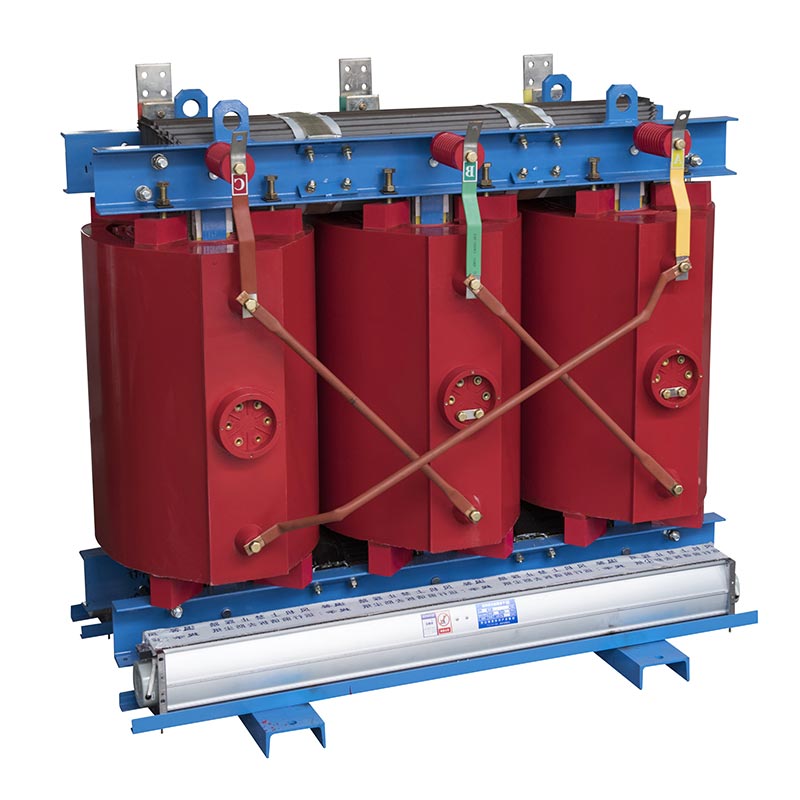

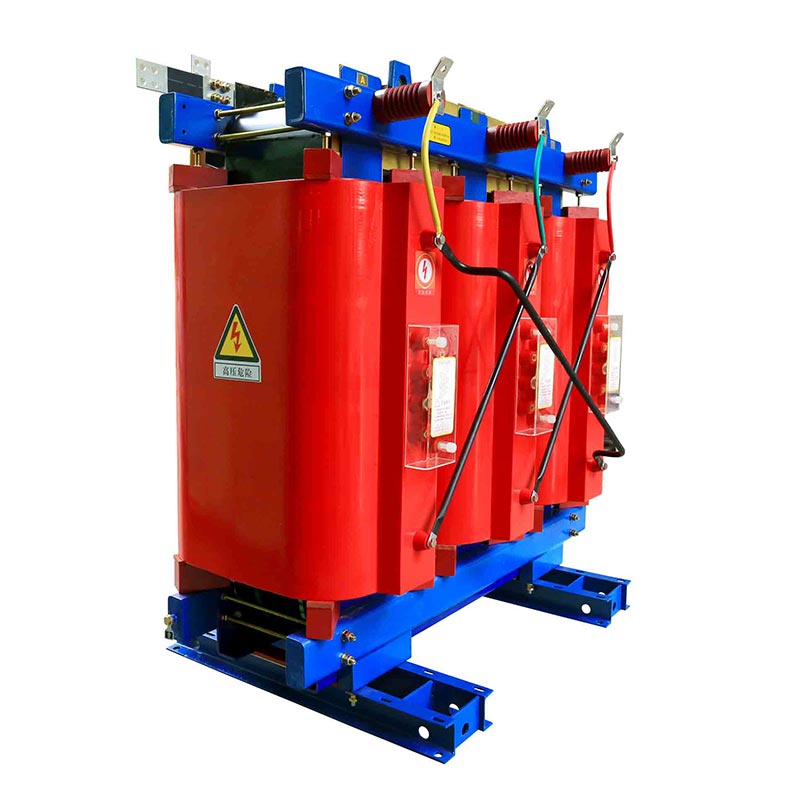

El transformador de distribución de tipo seco de 13,8 kV y 250 kVA de Usune Electric es una unidad de distribución de energía sin aceite. sus devanados Cuentan con una estructura de resina epoxi fundida al vacío, que depende del aire para el aislamiento y la disipación del calor, por lo que es completamente eliminar los riesgos de seguridad asociados con los transformadores sumergidos en aceite, como fugas de aceite, incendios y explosiones.
Como proveedor global confiable para proyectos de distribución de energía en interiores, Usune ha optimizado el núcleo y el devanado. estructuras para lograr bajas pérdidas, bajo ruido y bajas descargas parciales. La unidad está diseñada para soportar alta humedad, polvo y entornos operativos subterráneos cerrados. No requiere fosos de contención de aceite ni aislamiento resistente al fuego. habitaciones, ofreciendo una solución segura y ecológica para una transformación de voltaje estable y a largo plazo. Con un rango de capacidad de 30–2500 kVA, el producto es compatible con sistemas de suministro de energía para uso comercial, médico, de tránsito ferroviario y de transporte global. instalaciones industriales.
El transformador de distribución de tipo seco de 13,8 kV y 250 kVA es adecuado para complejos comerciales, edificios de oficinas, hospitales, instituciones educativas, plantas de fabricación, subestaciones de metro y cualquier ubicación de distribución de energía interior que requiera altos estándares de seguridad contra incendios.
Los devanados utilizan materiales aislantes resistentes a altas temperaturas y la unidad no contiene aceite aislante. eso no se incendiará, explotará ni perderá líquido durante fallas de sobrecarga, lo que elimina la necesidad de elementos con clasificación contra incendios adicionales. salas de aislamiento.
No hay riesgo de contaminación del aceite y no se liberan gases nocivos durante el funcionamiento normal o durante una falla. condiciones. Se puede instalar directamente en interiores sin instalaciones de tratamiento de aceite, cumpliendo con los estándares medioambientales. para edificios ecológicos e instalaciones médicas.
Las estructuras optimizadas del núcleo y del devanado dan como resultado bajas vibraciones y ruidos operativos. Excelente control de parcial Los niveles de descarga retardan el envejecimiento del aislamiento y extienden la vida útil general de la unidad.
El núcleo de hierro utiliza láminas de acero al silicio de alta calidad, lo que resulta en menores pérdidas sin carga y con carga; a largo plazo Su funcionamiento reduce significativamente los costes de electricidad de edificios y fábricas.
Con una estructura enfriada y aislada por aire, elimina la necesidad de reemplazar periódicamente el aceite de aislamiento o pruebas; Sólo se requiere una simple limpieza rutinaria del polvo, lo que reduce drásticamente los costos de mano de obra y materiales para la operación y mantenimiento.
Adecuado para temperaturas ambiente de -20 °C a +40 °C, altitudes ≤1000 m y humedad relativa ≤95 % (sin condensación). Resistente a la humedad y al polvo, lo que lo hace ideal para espacios subterráneos y ambientes húmedos de fábricas costeras.
Menor volumen y menor peso para la misma capacidad; ocupa un espacio mínimo en la sala de distribución de energía, facilita el transporte y la elevación, y reduce el alcance de los trabajos de ingeniería civil en obra.
El transformador de distribución tipo seco Usune 13.8kV 250kVA opera según el principio de inducción electromagnética:
1. La corriente alterna (CA) se alimenta al devanado primario de alto voltaje, generando un flujo magnético alterno dentro del
núcleo de hierro;
2. El flujo magnético alterno pasa a través del devanado secundario, induciendo fuerza electromotriz en el de bajo voltaje.
bobina mediante inducción electromagnética;
3. La transformación de voltaje entre 13,8 kV y 0,4 kV se logra en función de la relación de vueltas entre el primario y el
devanados secundarios, que permiten la transmisión de energía.
Diferencia clave con los transformadores sumergidos en aceite: el aire sirve como único medio para el aislamiento y la disipación de calor entre los devanados y el núcleo de hierro; no hay aceite aislante líquido. Se basa en el enfriamiento natural del aire para la disipación del calor. (con ventiladores de aire forzado disponibles para condiciones de carga pesada), lo que garantiza una conversión de energía segura y estable.
| Artículo | Parámetro técnico estándar |
| Rango de capacidad nominal | 30~2500 kVA (modelo personalizado de 250 kVA para este producto) |
| Clasificado de alto voltaje | 10kV/10,5kV/13,8kV |
| Clasificación de bajo voltaje | 0,4kV |
| Frecuencia nominal | 50 Hz / 60 Hz dual opcional para mercados globales |
| Grupo de vectores | Dyn11 |
| Voltaje de impedancia | 4%~6%, configuración estándar 6% |
| Artículo | Parámetro técnico estándar |
| Temperatura ambiente de funcionamiento | -20℃ ~ +40℃ |
| Altitud máxima aplicable | ≤1000m |
| Humedad relativa permitida | ≤95%, sin condensación en la superficie |
| Condición de instalación obligatoria | Ambiente interior |
La sala de distribución subterránea estaba cerrada y húmeda con estrictos requisitos de seguridad contra incendios; el proyecto seleccionado el transformador tipo seco Usune de 250kVA. Ha funcionado ininterrumpidamente durante tres años sin fugas de aceite ni roturas parciales. descargar alarmas, eliminando el riesgo de incendios subterráneos asociados con transformadores llenos de aceite y reduciendo carga de trabajo de mantenimiento de rutina en un 90%.
El equipo alimenta quirófanos, UCI y sistemas de imágenes médicas. Su diseño sin aceite elimina los riesgos de incendio. en áreas médicas; El funcionamiento silencioso garantiza la comodidad del paciente, mientras que el diseño sin mantenimiento reduce el carga de trabajo para el personal de mantenimiento eléctrico del hospital.
El taller funciona a plena carga las 24 horas del día en un entorno con mucho polvo, utilizando múltiples Usune de 250 kVA. Transformadores para soportar líneas de producción automatizadas. Los núcleos de bajas pérdidas reducen los costos de electricidad y su tamaño compacto ahorra espacio en la sala de distribución de energía y el aislamiento a prueba de polvo garantiza un suministro de energía estable para mayor precisión equipo.
R: Los modelos estándar están diseñados para instalación en interiores únicamente. Sin embargo, si se requiere instalación al aire libre, Usune ofrece soluciones personalizadas con gabinetes para exteriores con clasificación IP54 para garantizar un funcionamiento seguro en exteriores.
R: Los devanados Usune cuentan con resina epoxi fundida al vacío, lo que proporciona un aislamiento sólido. Esto produce una descarga parcial. métricas muy superiores a las de los transformadores de tipo seco de devanado abierto, así como mayor humedad y polvo. Resistencia, lo que los hace ideales para entornos hostiles como instalaciones subterráneas, hospitales y alta humedad. áreas.
R: Sí. Usune admite cambiadores de tomas fuera de circuito personalizados en el lado de alto voltaje para adaptarse al voltaje fluctuaciones en varias redes nacionales; Las unidades son compatibles con frecuencias de 50 Hz y 60 Hz y cumplen con los requisitos de potencia. estándares de suministro en Asia, América y Europa.
