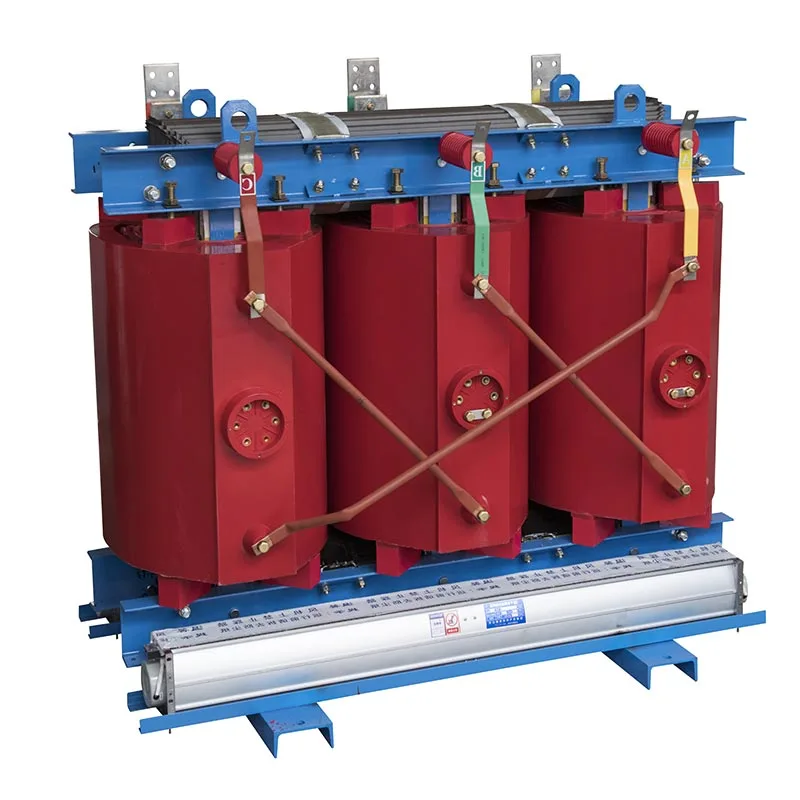

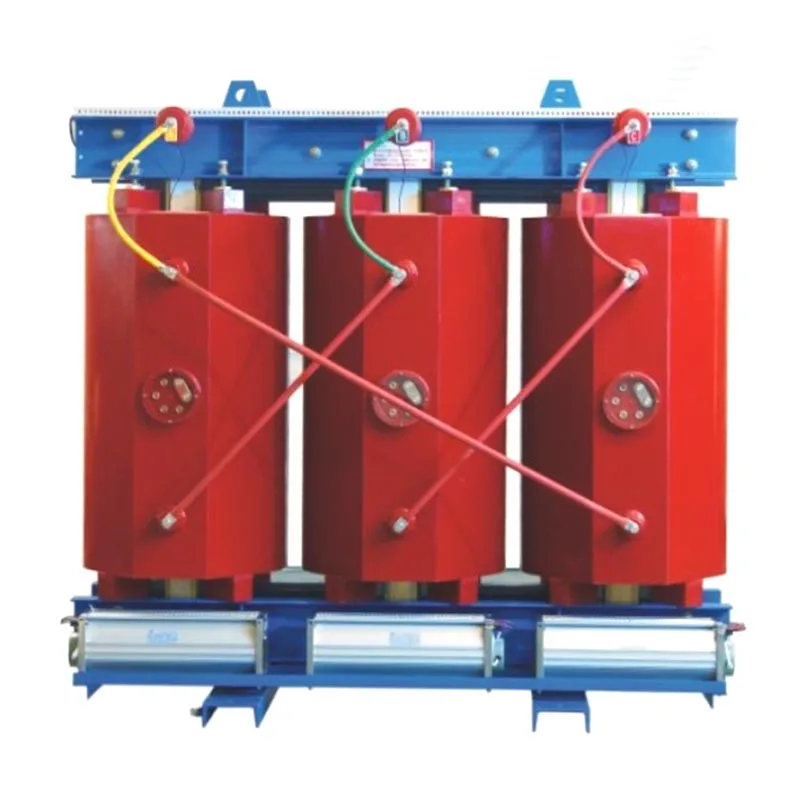

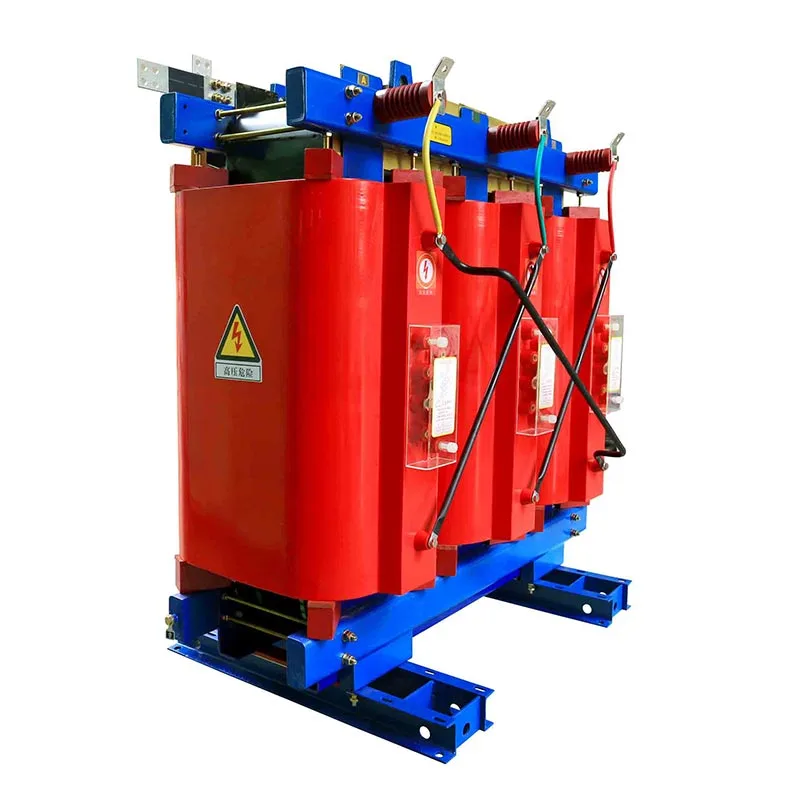

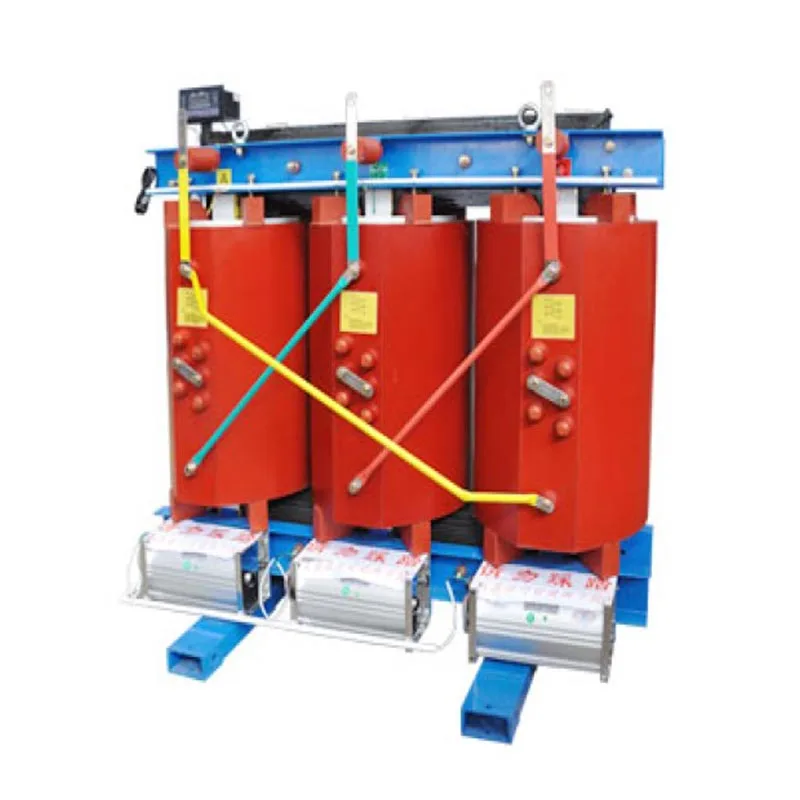

El transformador tipo seco de resina fundida Usune de 500 kVA es una unidad de distribución de energía sin aceite que utiliza aire para enfriar y aislamiento. Sus devanados están completamente encapsulados en resina epoxi resistente a altas temperaturas, completamente eliminando riesgos de seguridad como fugas de petróleo, incendios y explosiones. La unidad presenta baja descarga parcial, Ruido mínimo y cero emisiones contaminantes, lo que permite un funcionamiento a largo plazo sin mantenimiento. Es adecuado para diversas aplicaciones de energía en interiores exigentes y se usa ampliamente en sistemas de distribución de energía para uso comercial. edificios, hospitales, escuelas, plantas industriales y metros.
El transformador seco de resina fundida de 500 kVA no contiene aceite aislante y utiliza Clase H. Materiales de fundición resistentes a altas temperaturas. No se incendiará, explotará ni perderá aceite en condiciones anormales. como sobrecargas o cortocircuitos. La instalación en interiores no requiere instalaciones especializadas de seguridad contra incendios como pozos de petróleo o cortafuegos, reduciendo efectivamente los costos de ingeniería civil y auxiliares.
No hay riesgo de fugas de aceite o emisiones de gases nocivos durante la operación, lo que garantiza el cumplimiento de la construcción sustentable. y normas medioambientales. Se puede instalar directamente en espacios cerrados, como salas de equipos hospitalarios selladas. o cámaras subterráneas de equipos subterráneos, sin la necesidad de sistemas de recuperación de aceite usado, lo que ofrece una excelente adaptabilidad ambiental.
La laminación del núcleo optimizada y las estructuras de bobinado simétricas reducen significativamente la vibración electromagnética y ruido de funcionamiento. El proceso de fundición al vacío elimina las burbujas internas del bobinado, controlando eficazmente la parcialidad. descarga y previene el envejecimiento del aislamiento, asegurando así un funcionamiento estable y continuo durante más de 20 años.
Para el núcleo se utiliza acero al silicio de grano orientado de alta calidad, lo que reduce significativamente las pérdidas sin carga y con carga. Diseñado para escenarios que requieren un suministro de energía continuo las 24 horas, como fábricas y edificios comerciales, Reduce significativamente el consumo de energía a largo plazo, alineándose con los estándares globales de ahorro de energía.
Cuenta con una estructura integrada que utiliza aislamiento de aire y enfriamiento de aire natural, lo que elimina la necesidad de reemplazo, filtración o prueba periódica del aceite aislante. El mantenimiento de rutina se limita al simple polvo. extracción y verificación de conexiones de terminales, lo que reduce drásticamente los costos de mano de obra y materiales asociados con el proceso continuo. operaciones y mantenimiento.
Funciona de forma fiable en temperaturas ambiente que oscilan entre -20 °C y +40 °C, en altitudes de hasta 1.000 metros y en humedad relativa de ≤95% (sin condensación). Los devanados sellados resisten el polvo, la humedad y la corrosión leve. haciendo que la unidad sea adecuada para entornos complejos como espacios subterráneos, instalaciones de fábrica húmedas y centros médicos. salas limpias.
En comparación con los transformadores sumergidos en aceite de la misma capacidad, esta unidad es más pequeña y liviana y requiere menos espacio. para distribución de energía. Su facilidad de transporte, elevación y montaje en obra acorta eficazmente el tiempo de construcción. cronograma para proyectos de distribución de energía.
El transformador tipo seco de resina fundida Usune 500kVA opera según el principio de inducción electromagnética, logrando Conversión de voltaje CA y transmisión de energía mediante acoplamiento de flujo magnético entre el primario y el secundario. devanados. El proceso operativo central es el siguiente:
1. La corriente alterna que fluye a través del devanado primario genera un flujo magnético alterno dentro del hierro. núcleo;
2. El flujo magnético alterno pasa a través del devanado secundario, induciendo una fuerza electromotriz alterna. mediante inducción electromagnética;
3. La transformación de voltaje (aumento o reducción) y la transmisión de potencia se logran en función de la relación de vueltas fija. entre los devanados primario y secundario.
A diferencia de los transformadores sumergidos en aceite, esta unidad depende completamente del aire como medio para el aislamiento y la disipación del calor. entre el núcleo y los devanados, que no contiene aceite aislante. El calor se disipa mediante convección natural o forzada. refrigeración por aire, lo que permite una transformación de voltaje segura y estable en ambientes interiores cerrados.
| Artículo | Parámetro técnico |
| Rango de capacidad nominal | 30～2500 kVA (modelo estándar personalizado de 500 kVA) |
| Tensión nominal de alto voltaje | 10 kV/10,5 kV |
| Tensión nominal de bajo voltaje | 0,4kV |
| Frecuencia nominal | Compatible con doble frecuencia 50/60 Hz |
| Grupo de vectores | Dyn11 |
| Voltaje de impedancia | 4%~6% (configuración estándar 6%) |
| Artículo | Parámetro técnico |
| Temperatura ambiente permitida | -20℃～+40℃ |
| Altitud aplicable | ≤1000m |
| Humedad relativa permitida | ≤95% (sin condensación) |
| Ubicación de instalación estándar | Interior |
Una estación de metro de tamaño mediano en el este de China adquirió tres transformadores tipo seco de resina fundida Usune de 500 kVA. hasta sistemas de control de señales, iluminación y ventilación de centrales eléctricas. Los ambientes subterráneos son cerrados y húmedos con estrictos requisitos de seguridad contra incendios; Los transformadores sumergidos en aceite plantean riesgos de seguridad en tales entornos. desde que entro Servicio hace tres años, el equipo ha demostrado bajos niveles de ruido y un rendimiento estable de descarga parcial. sin requerir mantenimiento frecuente, cumpliendo plenamente con los estándares de seguridad para las operaciones de tránsito ferroviario subterráneo.
Un hospital terciario reemplazó los viejos transformadores sumergidos en aceite por dos transformadores secos Usune de 500 kVA para alimentar Equipos médicos de precisión como escáneres CT y MRI. Estos productos eliminan los riesgos de incendio y contaminación y operar en silencio, asegurando un suministro de energía estable para los equipos médicos; además, su naturaleza libre de mantenimiento reduce significativamente la carga de trabajo de gestión de equipos del hospital.
R1: Sí. El equipo utiliza fundición de resina epoxi al vacío para crear una estructura de bobinado completamente sellada, que efectivamente resistiendo la humedad, el polvo y la corrosión. Funciona de manera estable en ambientes con humedad relativa de hasta el 95%. (sin condensación) y es muy adecuado para salas de equipos subterráneos, salas de distribución subterráneas y zonas húmedas. instalaciones de fábrica. Para entornos con condensación prolongada, hay disponibles gabinetes con clasificación IP personalizados para mejorar la resistencia al agua.
R2: El equipo prácticamente no requiere mantenimiento y no requiere reemplazo, filtración ni prueba de aislamiento. aceite. El mantenimiento de rutina implica únicamente limpiar el polvo de los devanados con aire comprimido y verificar el terminal. tirantez cada seis meses; no se necesita equipo de prueba especializado, lo que resulta en importantes consecuencias a largo plazo. ahorro de costos operativos.
R3: La principal ventaja es la ausencia de riesgos de incendio o explosión. Los transformadores tradicionales sumergidos en aceite contienen aceite aislante inflamable, lo que los hace propensos a incendiarse o explotar en caso de cortocircuito o sobrecalentamiento, y requieren instalaciones auxiliares como pozos de petróleo y cortafuegos. Los transformadores tipo seco de resina fundida Usune utilizan resina sólida retardante de llama y no contiene medios combustibles; no propagan el fuego en caso de avería y Se puede instalar directamente en lugares interiores densamente poblados, como hospitales, escuelas y centros comerciales. centros comerciales, sin necesidad de infraestructura adicional de seguridad contra incendios.
