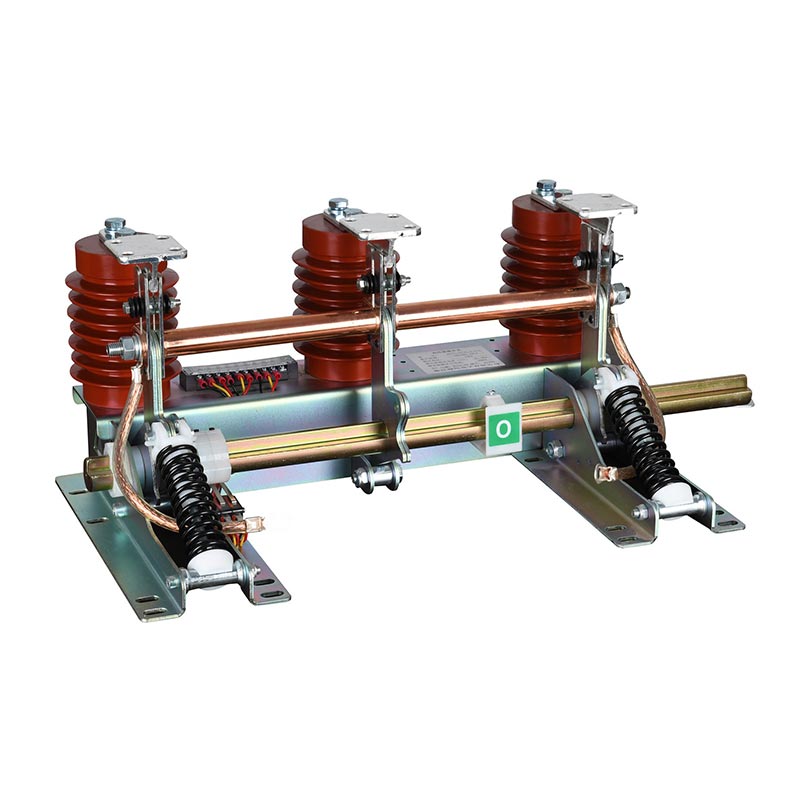

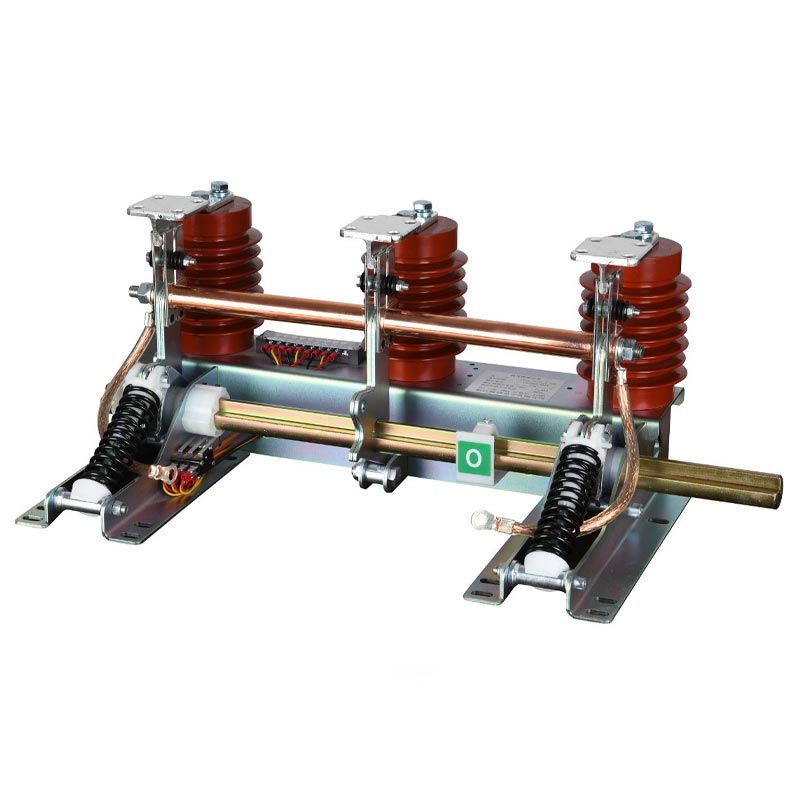

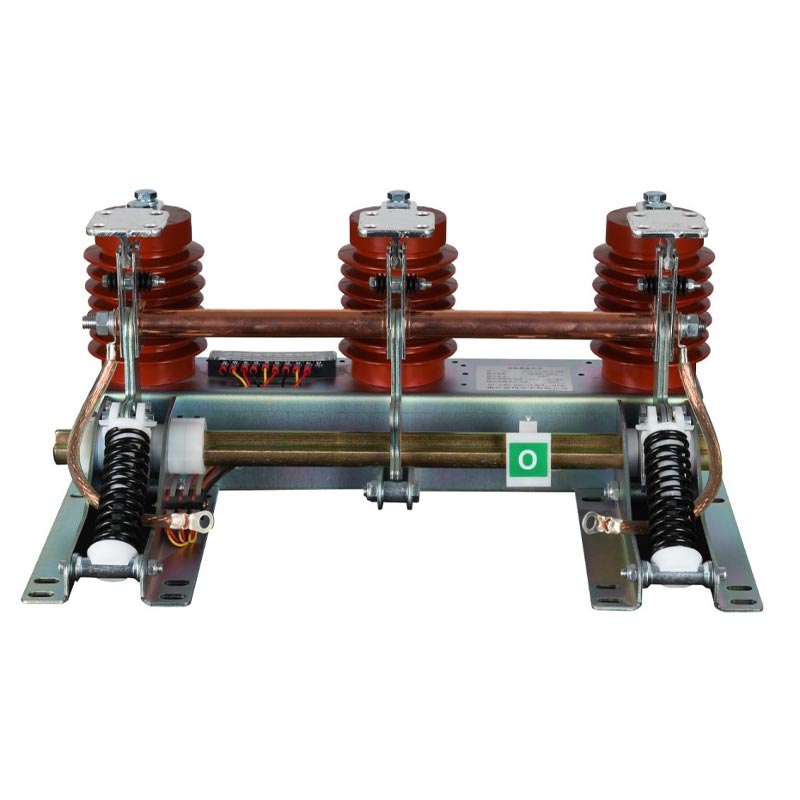

El interruptor de puesta a tierra Usune Jn15 es adecuado para sistemas de alimentación de CA de 12 kV y menos de 50 Hz. Diseñado específicamente para circuito Conexión a tierra de seguridad, se puede utilizar con varios interruptores de alto voltaje para proporcionar protección de conexión a tierra crítica durante mantenimiento de equipos o cortes de energía. Al liberar de manera confiable el voltaje residual y resistir las corrientes de cortocircuito, Garantiza la seguridad del personal de mantenimiento y de los equipos eléctricos.
Como fabricante profesional, la serie de productos de Usune cuenta con una estructura compacta y robusta, lo que permite un funcionamiento estable. en ambientes interiores hostiles con alta humedad, altos niveles de polvo y contaminación moderada. Cumple plenamente con GB1985-89 y los estándares internacionales IEC129, lo que garantiza la coherencia del producto y la aplicabilidad global.
| Parámetro | Especificación |
| Tensión nominal | 6,6kV, 10kV, 11kV, 12kV |
| Corriente nominal de resistencia de corta duración | 31,5kA (4s) |
| Corriente nominal de cierre de cortocircuito | 80kA |
| Corriente nominal máxima soportada | 80kA |
| Tensión soportada de frecuencia eléctrica (1 min) | 42kV |
| Tensión soportada por impulso de relámpago | 75kV |
| Vida mecánica | ≥2000 operaciones |
| Temperatura ambiente | -10℃ ~ +40℃ |
| Altitud | ≤1000m |
| Humedad relativa | Promedio diario ≤95%, Promedio mensual ≤90% |
El interruptor de puesta a tierra Jn15 está equipado con un mecanismo de enclavamiento mecánico de precisión para evitar un mal funcionamiento. (como cerrar en condiciones energizadas); Posee una excelente capacidad de resistencia a cortocircuitos, capaz de soportar una corriente de corta duración de 31,5 kA/4 s y una corriente máxima de 80 kA, manteniendo la integridad estructural en el caso de avería; Los componentes aislantes de alta calidad ofrecen una alta resistencia aislante, son resistentes a la humedad y resistente a la contaminación y garantiza un funcionamiento estable a largo plazo.
La estructura compacta optimizada permite una instalación flexible en varios equipos de distribución de alto voltaje (como KYN28 y tipos HXGN); los indicadores de estado claros y los puertos de acceso sin herramientas facilitan la operación y el mantenimiento convenientes; Las piezas móviles están hechas de materiales resistentes a la corrosión y lubricadas con precisión, lo que garantiza un funcionamiento suave durante más de 2000 ciclos.
El interruptor de puesta a tierra Jn15 es compatible con sistemas de 6,6 a 12 kV y se puede combinar con todos los sistemas de alto voltaje convencionales. aparamenta. Cumple totalmente con los estándares GB1985-89 e IEC129, lo que lo hace adecuado para varios proyectos tanto a nivel nacional e internacional. Puede funcionar de manera confiable en ambientes interiores con temperaturas que oscilan entre -10 ℃ a +40 ℃, altitudes ≤1000 m, humedad del 95 % y niveles de contaminación de Clase II.
El interruptor de puesta a tierra Jn15 se fabrica en la avanzada fábrica de Usune, utilizando líneas de producción automatizadas y rigurosos pruebas de calidad. Cada producto se somete a pruebas dinámicas, estáticas y de aislamiento antes de salir de fábrica. un El equipo profesional de I+D puede proporcionar configuraciones personalizadas basadas en voltaje, corriente o instalación específicos. requisitos.
Un complejo comercial de 320.000㎡ en el este de China requiere un sistema de distribución de energía de 10 kV seguro y confiable, que incluya ocho salas de interruptores de alto voltaje tipo KYN28A-12. Se necesitan interruptores de conexión a tierra estables para garantizar la seguridad del mantenimiento. y protección del sistema.
El contratista seleccionó el Interruptor de Puesta a Tierra Jn15 de Usune (64 unidades en total), haciendo coincidir todas las líneas de entrada y salida. y gabinetes PT. La instalación se realizó según procedimientos estándar, logrando mejoras mecánicas y eléctricas. enclavamiento con el cuadro. Durante la puesta en servicio, operación, enclavamiento y pruebas de resistencia a cortocircuitos Todos cumplieron con los estándares nacionales y de diseño.
- Seguridad Operacional: Operado sin fallas por más de 3 años, completando 18 ciclos de mantenimiento sin ningún
riesgos de seguridad eléctrica.
- Estabilidad del sistema: resistió con éxito 3 fallas de cortocircuito sin dañar el equipo, lo que acortó el corte de energía
tiempo de recuperación.
- Mantenimiento eficiente: indicadores de estado claros y operación conveniente, lo que reduce el tiempo de puesta a tierra de mantenimiento al
aproximadamente el 40%.
- Comentarios de los clientes: "El interruptor Usune JN15-12 es confiable y fácil de usar, crucial para la seguridad eléctrica general de
el complejo. Será una elección prioritaria para futuros proyectos".
| Artículo | Unidad | Parámetros |
| Tensión nominal | kV | 12 |
| Corriente nominal de tolerancia de corta duración | ka | 31.5 |
| Duración nominal del cortocircuito | S | 4 |
| Cierre de corriente nominal de cortocircuito | ka | 80 |
| Corriente nominal de tolerancia máxima | ka | 80 |

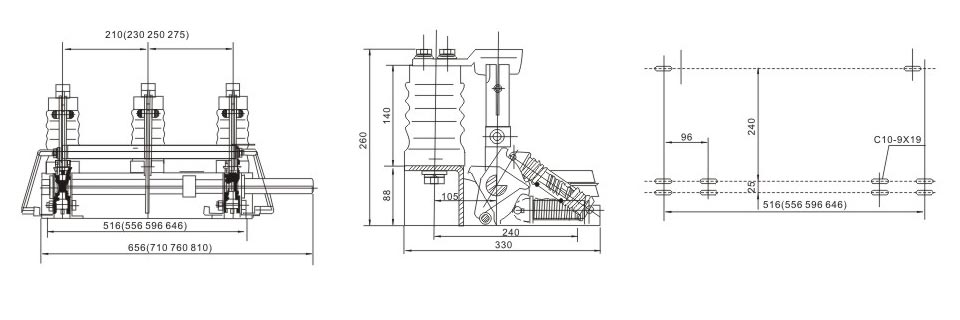

| Distancia al centro de JiJian | milímetros | 150.210.275 |
| Compresión de frecuencia industrial de 1 min. | kV | 42/48 |
| Presión del rayo | kV | 75/85 |
R: Compatible con todos los cuadros de distribución de alto voltaje para interiores convencionales, como KYN28A-12, HXGN-12, XGN2-12, etc. adecuado para sistemas de 6,6 kV/10 kV/11 kV/12 kV y espaciado de fase estándar de 150 mm/165 mm/210 mm/250 mm; gabinetes especiales pueden personalizarse contactando con Usune.
R: Plan de mantenimiento recomendado:
- Cada 6 meses: Inspección visual, comprobando desgaste, corrosión, conexiones flojas y condiciones de enclavamiento.
- Anualmente: Prueba de funcionamiento, comprobando la suavidad de apertura y cierre y la corrección del enclavamiento.
- Cada 5 años: Prueba de funcionamiento, verificando el aislamiento y la capacidad de resistencia al cortocircuito según
estándares.
- Cada 2 años: Mantenimiento de lubricación, aplicando lubricante a las piezas móviles para alargar la vida útil.
R: Los modelos estándar son adecuados para altitudes ≤1000 m, contaminación Clase II y ambientes no corrosivos. Para altitudes >1000 m o ambientes corrosivos (químicos, sal marina), Usune ofrece productos mejorados, que incluyen aislamiento reforzado, revestimientos anticorrosión y diseño de reducción de potencia dependiente de la altitud. Contacta con nuestro equipo técnico para soluciones personalizadas.
Los interruptores de puesta a tierra de alto voltaje para interiores de la serie Usune JN15-12 combinan seguridad, confiabilidad y versatilidad. Adaptándose a sistemas de energía de 6,6 a 12 kV. Cumplen con estándares globales y han sido probados en proyectos reales, lo que los convierte una opción ideal para la protección de puesta a tierra. Como proveedor chino profesional, Usune ofrece productos de alta calidad. y soporte técnico integral para diversos proyectos en distribución de energía, industria y comercio.
